L'essentiel à retenir : la synergie entre l'analyse vibratoire et le lignage laser permet d'anticiper les défaillances mécaniques et d'optimiser le MTBF. Ces technologies détectent des anomalies invisibles, comme la cavitation ou le désalignement, garantissant ainsi la continuité d'exploitation. En maintenant une coaxialité parfaite, on réduit l'usure des roulements et la consommation énergétique, sécurisant durablement vos actifs industriels.
Le désalignement entre une pompe et son moteur d'entraînement constitue l'une des causes majeures de défaillance prématurée dans les installations industrielles. Cette anomalie génère des contraintes mécaniques excessives sur les roulements et les joints, provoquant une usure accélérée et des arrêts de production imprévus. On finit souvent par subir des réparations coûteuses qui auraient pu être évitées par une surveillance plus rigoureuse des composants.
Cet article explique comment l'analyse vibratoire et le lignage laser permettent de diagnostiquer les déséquilibres internes pour prolonger durablement la vie de vos équipements. Nous allons décortiquer ensemble ces méthodes de maintenance prédictive pour optimiser vos performances hydrauliques.
- Maintenance des pompes industrielles : sécuriser la continuité d'exploitation
- Diagnostic vibratoire pour identifier les déséquilibres internes
- Lignage laser : réduire les contraintes sur les accouplements
- Protocoles de vérification et d'optimisation de la performance hydraulique
Maintenance des pompes industrielles : sécuriser la continuité d'exploitation
La maintenance préventive des pompes industrielles repose sur le contrôle du MTBF via le lignage laser et l'analyse vibratoire. Ces interventions ciblent les paliers, l'étanchéité et l'alignement pour prévenir les arrêts de production coûteux. La fiabilité commence par une surveillance rigoureuse des composants les plus sollicités.
Le passage d'une maintenance réactive à une stratégie prédictive permet d'anticiper les défaillances avant qu'elles ne paralysent vos lignes de production.

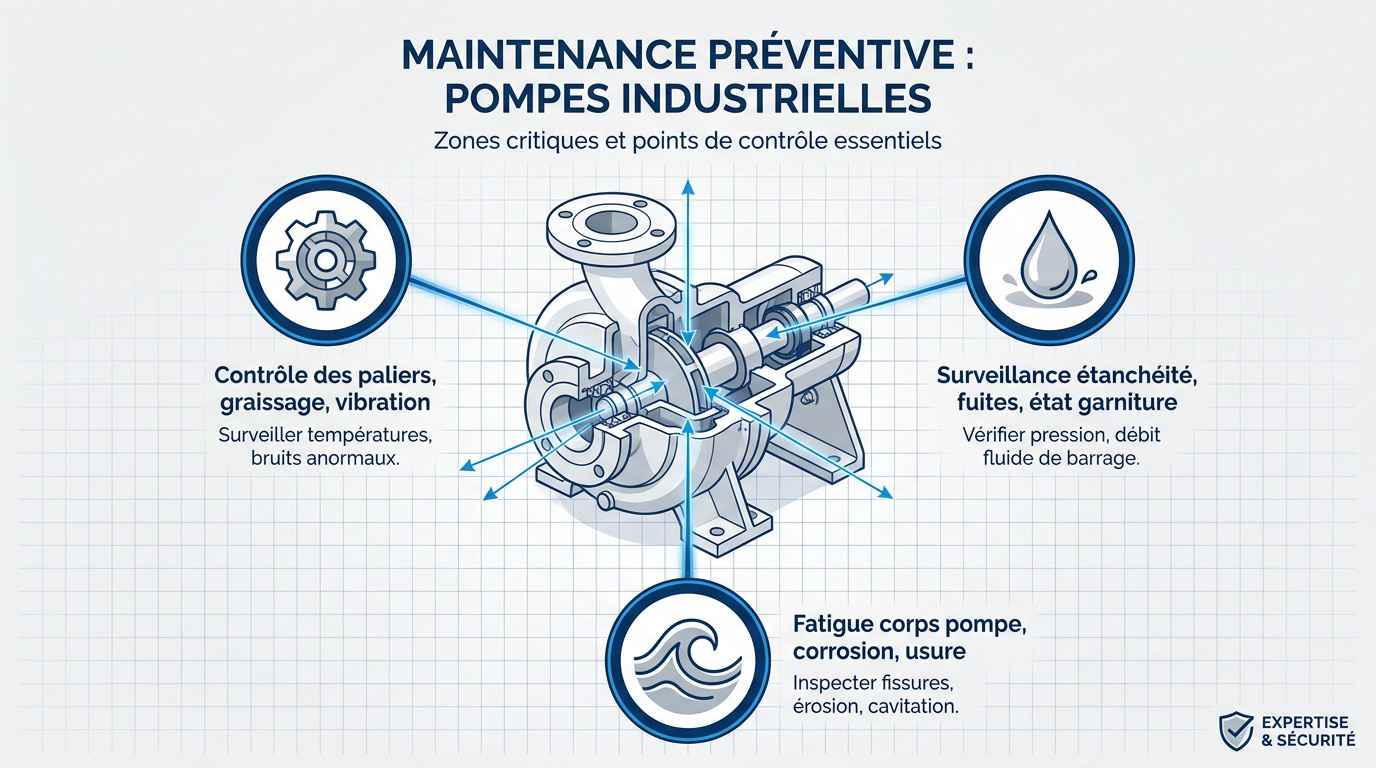

Surveillance des composants critiques et zones d'usure
Les paliers et rotors subissent des contraintes mécaniques lourdes. Une inspection visuelle détecte les premiers signes de grippage. Ces points de friction sont essentiels pour la stabilité du système rotatif.
Les garnitures mécaniques sont des points de défaillance fréquents. Une fuite mineure signale souvent une usure avancée. Il faut vérifier les systèmes d'étanchéité régulièrement pour éviter toute pollution du fluide. Un diagnostic précis repose sur des outils de diagnostic et de prévention adaptés.
Les chocs thermiques altèrent la structure métallique. Des micro-fissures peuvent apparaître sous l'effet des cycles de pression. La surveillance prévient une rupture catastrophique du corps de pompe.
Paramètres influençant la périodicité des interventions
La viscosité et l'abrasivité dictent le rythme d'usure. Un fluide chargé réduit drastiquement la durée de vie des composants internes. La nature du fluide conditionne donc chaque planning.
Les hautes pressions fatiguent les joints. Le remplacement des pièces d'usure doit suivre rigoureusement ces cycles opérationnels pour garantir l'intégrité du matériel.
Le régime permanent exige une maintenance plus fréquente. On ajuste les intervalles selon les données réelles du terrain. La continuité d'exploitation en dépend directement, comme l'explique cette ressource sur la maintenance préventive de pompe industrielle.
Une stratégie basée sur l'usage réel optimise les coûts. C'est le pilier de la gestion de parc chez France Pompes.
Diagnostic vibratoire pour identifier les déséquilibres internes
Au-delà de l'inspection visuelle, la technologie permet d'écouter la machine pour anticiper les pannes invisibles à l'œil nu.
Analyse spectrale pour la détection des jeux mécaniques
L'interprétation des fréquences révèle des signatures précises. Chaque défaut possède son empreinte. Les roulements défectueux génèrent des pics spécifiques, permettant de localiser la source du problème avant tout démontage.
La mesure des amplitudes quantifie les jeux de fonctionnement. L'intensité vibratoire traduit l'importance du défaut. Un dépassement des seuils critiques impose une intervention immédiate, fournissant une donnée objective pour la maintenance.
La surveillance régulière crée un historique précieux pour détecter les dérives. Cela permet de planifier les arrêts sans subir l'urgence d'une rupture, s'inscrivant ainsi dans une démarche globale de fiabilité.
L'analyse vibratoire transforme le bruit de la machine en un tableau de bord précis, permettant de détecter les jeux internes bien avant qu'ils ne deviennent critiques.
Impact de la cavitation sur la signature vibratoire
L'implosion de vapeur crée des hautes fréquences caractéristiques. Ce phénomène détruit rapidement les roues. Le capteur vibratoire repère ce signal destructeur immédiatement, rendant la détection des bulles prioritaire.
Des débits inadaptés favorisent ces dommages mécaniques. Une correction des paramètres hydrauliques sauve le matériel de l'érosion prématurée et prolonge la vie des composants internes de façon significative.
En ajustant l'aspiration, on stabilise le profil hydraulique. Le fonctionnement redevient fluide et silencieux. Une maintenance des pompes industrielles rigoureuse garantit alors la longévité des installations.
La cavitation n'est pas une fatalité. Un diagnostic précis permet d'ajuster le NPSH pour protéger la pompe. L'analyse vibratoire et lignage laser : comment prolonger la durée de vie d'une pompe industrielle devient une réalité concrète.
Lignage laser : réduire les contraintes sur les accouplements
Si les vibrations révèlent les symptômes, le défaut d'alignement en est souvent la cause racine, nécessitant une précision chirurgicale lors du montage.
Corrélation entre alignement des arbres et gain en MTBF
L'augmentation de la fiabilité est immédiate. Un lignage laser précis booste le MTBF. On réduit les pannes imprévues de manière significative. C'est un investissement rentable pour toute installation B2B.
Réduction des efforts mécaniques. Un mauvais alignement crée des charges radiales excessives. Les paliers de transmission s'échauffent et s'usent prématurément. Le laser garantit une coaxialité parfaite entre le moteur et la pompe.
Gestion thermique. L'alignement précis minimise l'échauffement des accouplements. On évite la dégradation des composants élastiques. La transmission de puissance devient plus efficace et plus sûre.
- Réduction des vibrations
- Baisse de la consommation électrique
- Augmentation de la durée de vie des joints
- Diminution de l'usure des roulements
Rôle de l'équilibrage dynamique dans la protection des joints
Forces centrifuges parasites. Un rotor mal équilibré engendre des forces destructrices. L'équilibrage dynamique des masses rotatives élimine ces contraintes. C'est indispensable pour les hautes vitesses de rotation.
Protection de l'étanchéité. Les vibrations déforment les faces des joints. Un bon équilibrage garantit une étanchéité statique et dynamique durable.
Environnements contraints. En milieu maritime ou industriel lourd, la précision est vitale. L'équilibrage prolonge la vie des accouplements malgré les chocs. France Pompes assure cette expertise technique sur site.
Synthèse sur l'équilibrage. Une machine équilibrée consomme moins d'énergie. Elle réduit aussi les nuisances sonores dans les ateliers de production. Cette approche s'inscrit pleinement dans une démarche de durabilité des équipements.
Protocoles de vérification et d'optimisation de la performance hydraulique
Une fois la mécanique stabilisée, il reste à valider que la pompe remplit toujours sa mission hydraulique originelle avec une efficacité maximale.
Tests sur banc d'essai et validation des courbes de charge
La certification post-maintenance est obligatoire. Après remise à neuf, le passage au banc d'essai certifie les performances réelles de l'équipement. C'est une garantie de résultat pour l'exploitant.
On mesure la pression et le débit sur plusieurs points. Les données sont comparées aux courbes constructeurs initiales. Tout écart indique un problème de réglage ou d'usure résiduelle.
Les tests se font sous pression nominale. On vérifie l'absence de fuite en statique et en dynamique. La sécurité de l'installation est ainsi totalement validée.
| Paramètre technique | Méthode de contrôle | Objectif de performance |
|---|---|---|
| Débit hydraulique | m3/h | Conformité courbe Q/H |
| Pression différentielle | bar | Respect de la HMT |
| Intensité moteur | Ampères | Puissance absorbée |
| Niveau vibratoire | mm/s | Tolérance ISO 10816 |
Efficacité énergétique et gestion des pièces par rétro-ingénierie
Un alignement rigoureux réduit la consommation électrique. Les pertes par frottement diminuent sensiblement. C'est un bénéfice collatéral majeur d'une maintenance de précision.
Pour les pompes anciennes, nous recréons les pièces critiques. Cela permet de fiabiliser des installations dont les pièces sont introuvables.
L'analyse des dégradations permet de cibler les pièces d'usure. On évite le sur-stockage inutile. La gestion devient plus fine et plus économique.
La maintenance sécurise l'avenir de vos systèmes de pompage en s'appuyant sur une expertise globale en réparation et maintenance.
La synergie entre analyse vibratoire et lignage laser sécurise vos pompes en identifiant les déséquilibres internes et en supprimant les contraintes mécaniques sur les paliers. Cette rigueur technique booste votre MTBF et prévient les arrêts coûteux. Agissez dès maintenant pour pérenniser vos installations et garantir une performance hydraulique optimale.
FAQ
En quoi consiste concrètement l'analyse vibratoire pour une pompe industrielle ?
L'analyse vibratoire est une technique de maintenance prédictive qui repose sur l'étude de la signature sonore et mécanique d'une machine. En utilisant des capteurs de précision comme des accéléromètres, les techniciens mesurent les oscillations émises par la pompe en fonctionnement afin de dresser un diagnostic précis de son état de santé.
Chaque équipement possède un profil vibratoire normal ; l'introduction d'une anomalie, telle qu'un défaut de roulement ou un déséquilibre du rotor, modifie cette signature. L'analyse spectrale permet alors d'identifier la nature et la gravité du problème bien avant qu'une rupture catastrophique ne survienne, facilitant ainsi une planification proactive des réparations.
Pourquoi le lignage laser est-il crucial pour la longévité des équipements ?
Le lignage laser est une méthode de haute précision visant à assurer la parfaite coaxialité entre l'arbre de la pompe et celui de son moteur. Un désalignement, même infime, génère des contraintes mécaniques radiales excessives qui sollicitent anormalement les paliers, les joints d'étanchéité et les accouplements, provoquant leur usure prématurée.
En utilisant des faisceaux lumineux pour quantifier les écarts angulaires et parallèles, cette technique permet d'ajuster la position des machines avec une exactitude chirurgicale. Un alignement rigoureux réduit non seulement les vibrations et le bruit, mais optimise également l'efficacité énergétique en minimisant les pertes par friction, prolongeant ainsi significativement le MTBF (temps moyen entre deux pannes).
Comment la cavitation influence-t-elle les vibrations d'une pompe ?
La cavitation se manifeste par la formation et l'implosion soudaine de bulles de vapeur au sein du fluide, un phénomène souvent dû à un NPSH disponible insuffisant. Ces implosions génèrent des ondes de choc violentes qui se traduisent par une augmentation du niveau vibratoire global et l'apparition de hautes fréquences caractéristiques dans le spectre de la machine.
La détection précoce de cette signature vibratoire destructrice est essentielle pour prévenir l'érosion des roues et du corps de pompe. En identifiant ces signaux grâce à l'analyse vibratoire, les exploitants peuvent ajuster les paramètres hydrauliques ou l'aspiration pour stabiliser le profil de fonctionnement et protéger l'intégrité structurelle de l'installation.
Quels sont les bénéfices de combiner l'analyse vibratoire et le lignage laser ?
La synergie entre ces deux méthodes offre une approche de maintenance globale et hautement efficace. Tandis que l'analyse vibratoire agit comme un outil de diagnostic détectant les symptômes d'une défaillance naissante, le lignage laser intervient souvent pour corriger la cause racine du problème, à savoir le désalignement des arbres.
Cette double expertise permet de maintenir les pompes dans un état de fonctionnement optimal, évitant ainsi les arrêts de production imprévus et coûteux. En réduisant les contraintes mécaniques et en optimisant les performances hydrauliques, cette stratégie combinée assure une durabilité accrue des actifs industriels et une réduction sensible des coûts d'exploitation à long terme.
À quelle fréquence doit-on effectuer le contrôle de ces équipements ?
La périodicité des interventions dépend de plusieurs facteurs critiques tels que la nature du fluide pompé, la pression de service et les cycles opérationnels. Par exemple, un fluide abrasif ou visqueux imposera une surveillance plus rapprochée des composants d'usure. Il est par ailleurs recommandé d'effectuer un lignage laser systématiquement lors de l'installation d'une nouvelle unité ou après toute maintenance majeure.
Pour les pompes à chaleur spécifiques, la réglementation impose un entretien tous les deux ans pour les puissances de 4 à 70 kW, et tous les cinq ans au-delà. Dans le secteur industriel lourd, l'ajustement du calendrier de maintenance se fait idéalement sur la base des données réelles collectées par les capteurs, permettant de passer d'une maintenance systématique à une maintenance conditionnelle plus économique.
