L'essentiel à retenir : l'analyse vibratoire, régie par la norme ISO 10816, permet de diagnostiquer précocement les défaillances mécaniques et hydrauliques. Couplée au lignage laser, cette stratégie réduit les coûts de maintenance de 15 % à 30 %. Vous fiabilisez ainsi vos actifs en éliminant les contraintes sur les paliers et les joints, garantissant une disponibilité machine optimale.
L'alignement laser et le suivi vibratoire permettent de réduire les coûts de maintenance de 15 % à 30 % selon les standards industriels actuels. Pourtant, un simple désalignement imperceptible à l'œil nu suffit à engendrer des contraintes mécaniques excessives sur vos arbres et vos garnitures, provoquant des pannes prématurées et une surconsommation énergétique évitable.
Cet article détaille comment l'application rigoureuse de la norme ISO 10816 et l'interprétation des spectres FFT sécurisent vos actifs. Nous allons examiner ensemble ces leviers techniques pour fiabiliser vos systèmes de pompage et optimiser leur rendement opérationnel.
- Principes de l'analyse vibratoire pour pompe industrielle
- Identification des signatures liées aux défaillances mécaniques
- Pourquoi le lignage laser transforme votre maintenance ?
- Pilotage de la maintenance prédictive en milieu contraint
Principes de l'analyse vibratoire pour pompe industrielle
L'analyse vibratoire, basée sur le spectre FFT et la norme ISO 10816, réduit les coûts de maintenance de 15% à 30%. Couplée au lignage laser, elle identifie précisément le balourd et les défauts de roulements pour fiabiliser les pompes industrielles. Cette surveillance permet de transformer les signaux bruts en données exploitables pour une interprétation précise du spectre FFT.

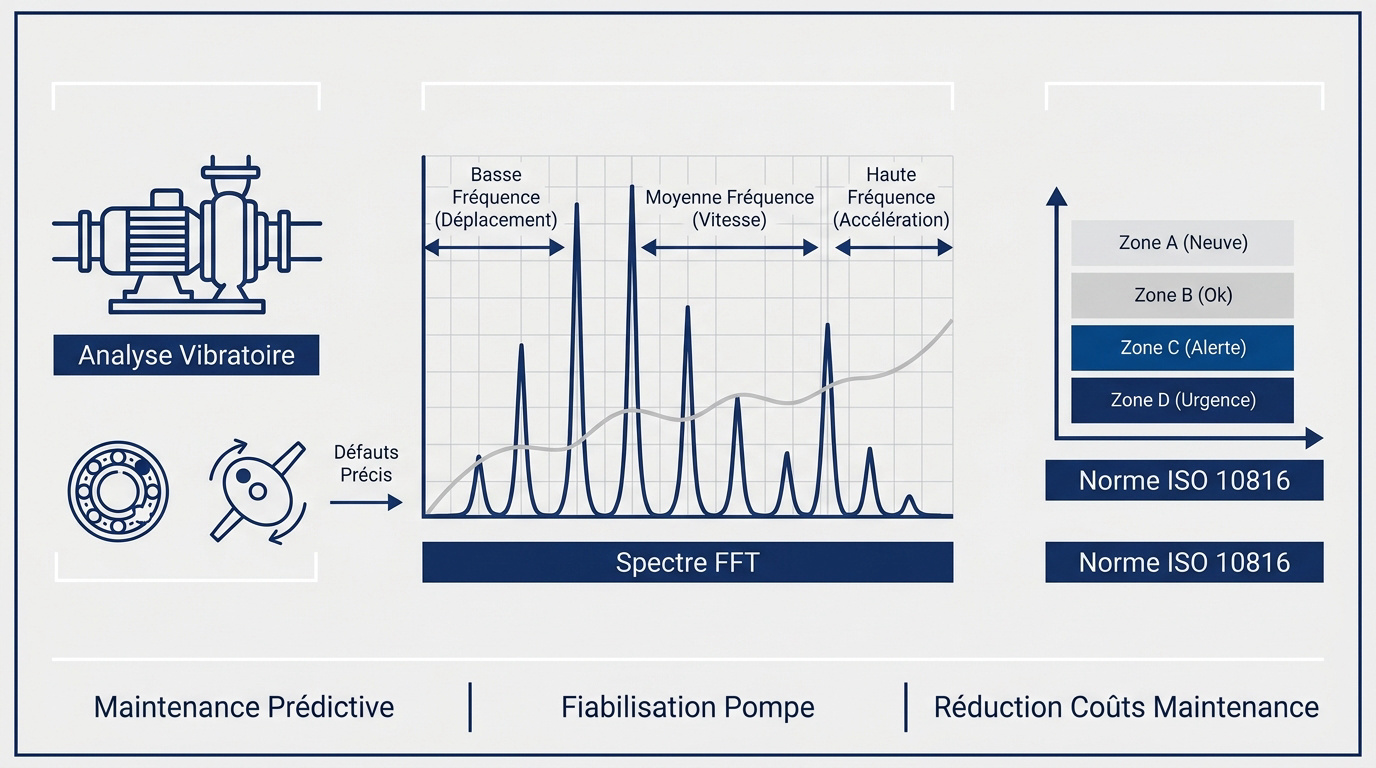

Interprétation du spectre FFT et des grandeurs physiques
Le diagnostic repose sur la distinction entre le déplacement pour les basses fréquences, la vitesse pour l'énergie globale et l'accélération pour les hautes fréquences. Le choix de l'unité s'avère déterminant selon la pathologie recherchée.
La transformation mathématique FFT décompose le signal temporel complexe en fréquences individuelles distinctes. En fait, chaque pic d'amplitude correspond à un composant mécanique précis de la pompe. L'utilisation d'une instrumentation industrielle adaptée est ici fondamentale.
Une résolution fine est requise. Elle permet d'isoler efficacement les pics proches.
Application de la norme ISO 10816 pour le suivi de criticité
La norme ISO 10816 constitue le référentiel métier pour évaluer la sévérité vibratoire. Vous devez classer vos pompes selon leur puissance et la rigidité de leur support.
Il convient d'établir une ligne de base lors de la mise en service initiale. Cette référence permet de détecter toute dérive ultérieure des niveaux vibratoires globaux de l'installation.
Les mesures se répartissent en quatre catégories distinctes. La zone C impose une planification d'arrêt, tandis que la D exige une mise hors tension immédiate.
- Zone A : machine neuve ou remise à neuf.
- Zone B : exploitation acceptable sans restriction.
- Zone C : alerte, maintenance à prévoir prochainement.
- Zone D : danger, arrêt requis pour éviter la casse.
Identification des signatures liées aux défaillances mécaniques
L'analyse vibratoire et lignage laser : comment prolonger la durée de vie d'une pompe industrielle repose sur une transition rigoureuse des normes globales vers l'étude précise des symptômes mécaniques observés sur le spectre fréquentiel.
Détection des fréquences de défauts de roulements et de balourd
Le balourd se manifeste par un pic dominant à la fréquence de rotation (1x). Ce défaut purement radial provient d'une masse excentrée du rotor. Il engendre des contraintes cycliques sur les paliers.

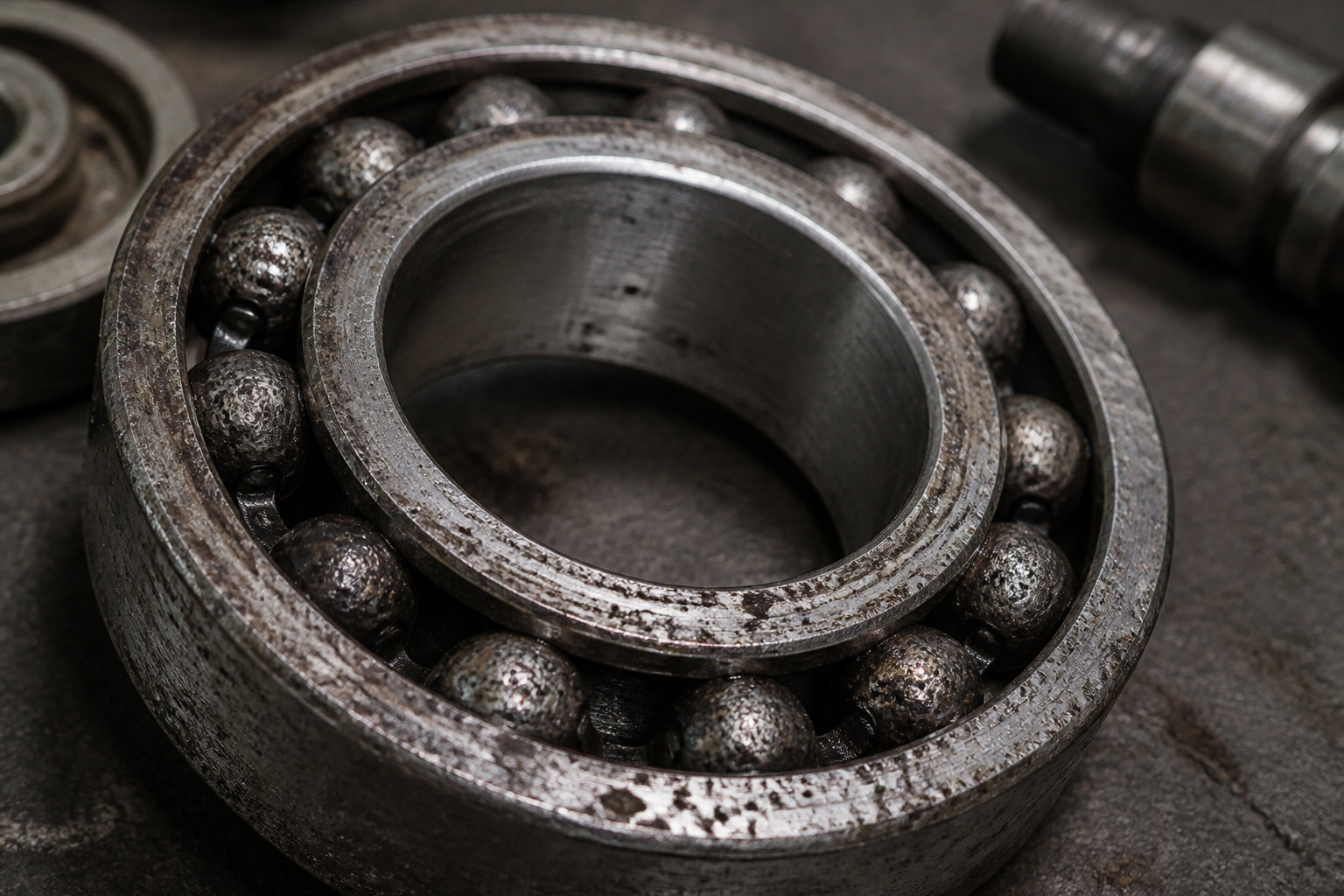

Les fréquences BPFI et BPFO caractérisent les défauts des bagues de roulements. Ces chocs répétitifs génèrent des harmoniques spécifiques dans le spectre. L'usage de l'enveloppe permet d'isoler ces signaux faibles, souvent noyés dans le bruit ambiant.
Le diagnostic précis des roulements repose sur le calcul des fréquences BPFI et BPFO, transformant une simple mesure en une véritable expertise de maintenance prédictive.
Les fréquences BSF et FTF révèlent l'usure des billes ou de la cage. Ces signatures confirment un stade de dégradation mécanique avancé de l'équipement.
Corrélation entre instabilités hydrauliques et cavitation
La cavitation se traduit par un bruit de fond aléatoire situé en haute fréquence. Ce phénomène acoustique ressemble au passage de graviers dans le corps de pompe. Il signale une implosion violente de bulles de vapeur.
La chute de pression au refoulement augmente l'énergie vibratoire globale du système. Cette instabilité hydraulique réduit directement la longévité des garnitures mécaniques. Les risques de fuites deviennent alors imminents pour l'installation.
Le suivi de la fréquence de passage de pales est donc recommandé pour vos équipes. Il permet de détecter l'usure des roues ou une recirculation interne. Vous optimisez ainsi la fiabilité de vos systèmes de pompage.
Pourquoi le lignage laser transforme votre maintenance ?
Une fois les défauts identifiés, l'action corrective prioritaire pour supprimer les vibrations reste l'alignement géométrique parfait des arbres.
Protocole d'alignement pour supprimer les contraintes radiales

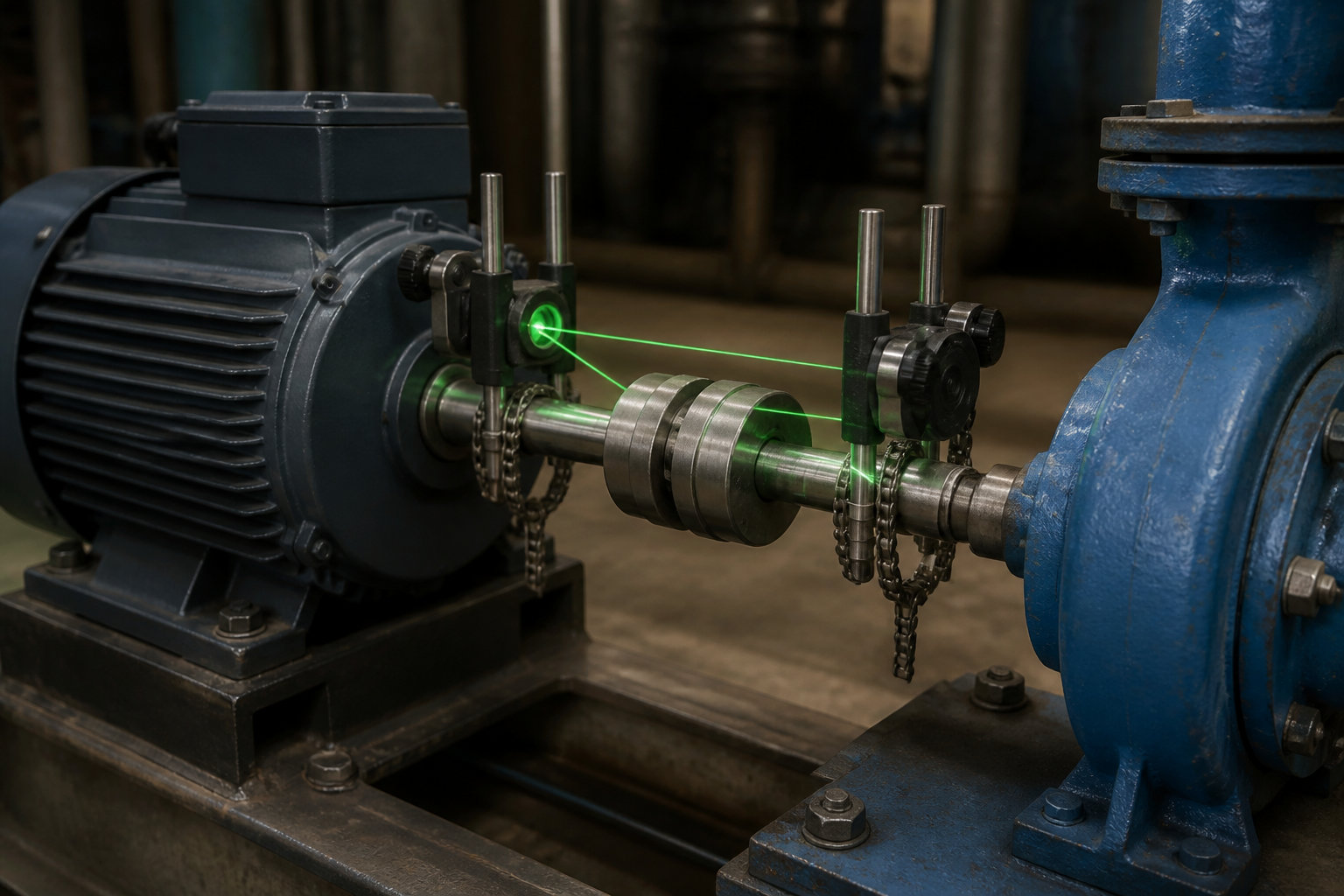

La technologie laser surpasse le comparateur à cadran. Sa précision micronique élimine les erreurs humaines. Elle évite aussi les flexions de tiges sur les accouplements.
L'opérateur corrige les désalignements angulaires et parallèles. Cette précision réduit les efforts tranchants. Les paliers et les arbres subissent ainsi moins de contraintes.
Le contrôle du pied boiteux est fondamental. Un mauvais serrage fausse l'alignement. Cela induit des résonances nuisibles à la réduction des temps d'arrêt imprévus.
Amélioration du rendement énergétique et protection des joints
Un alignement rigoureux génère un gain financier immédiat. La consommation baisse par la réduction des frottements. Le couple transmis devient alors optimal.
La stabilité axiale protège les garnitures mécaniques. Les fuites résultent souvent de micro-mouvements. L'Analyse vibratoire et lignage laser : comment prolonger la durée de vie d'une pompe industrielle garantit l'étanchéité durable.
La température des accouplements diminue nettement. La chaleur excessive signale toujours une perte d'énergie par désalignement.
| Paramètre | Sans lignage laser | Avec lignage laser | Impact financier |
|---|---|---|---|
| Électricité | Pertes élevées | Optimisée | Économie directe |
| Joints | Usure rapide | Durée accrue | Moins de pièces |
| Maintenance | Subie | Planifiée | Coûts réduits |
| Disponibilité | Faible | Maximisée | ROI immédiat |
Pilotage de la maintenance prédictive en milieu contraint
La réussite de ces interventions techniques dépend enfin de la stratégie globale de collecte et de gestion des données vibratoires.
Répétabilité des mesures par le positionnement des capteurs
Définissez impérativement des points de mesure standards sur les paliers. Vous devez mesurer selon les trois axes, horizontal, vertical et axial. Cette rigueur permet de capter toute la cinématique.
Préparez soigneusement les surfaces de pose. Un capteur mal fixé ou une paroi peinte amortit les hautes fréquences. Cela fausserait radicalement votre diagnostic final sur l'état des machines.
Effectuez vos mesures dans des conditions de charge et de vitesse identiques. Cette constance garantit que vos données restent comparables dans le temps.
La répétabilité est la clé de la maintenance conditionnelle ; sans point de mesure fixe et identifié, le suivi des tendances devient impossible.
Arbitrage entre monitoring IoT et inspections périodiques

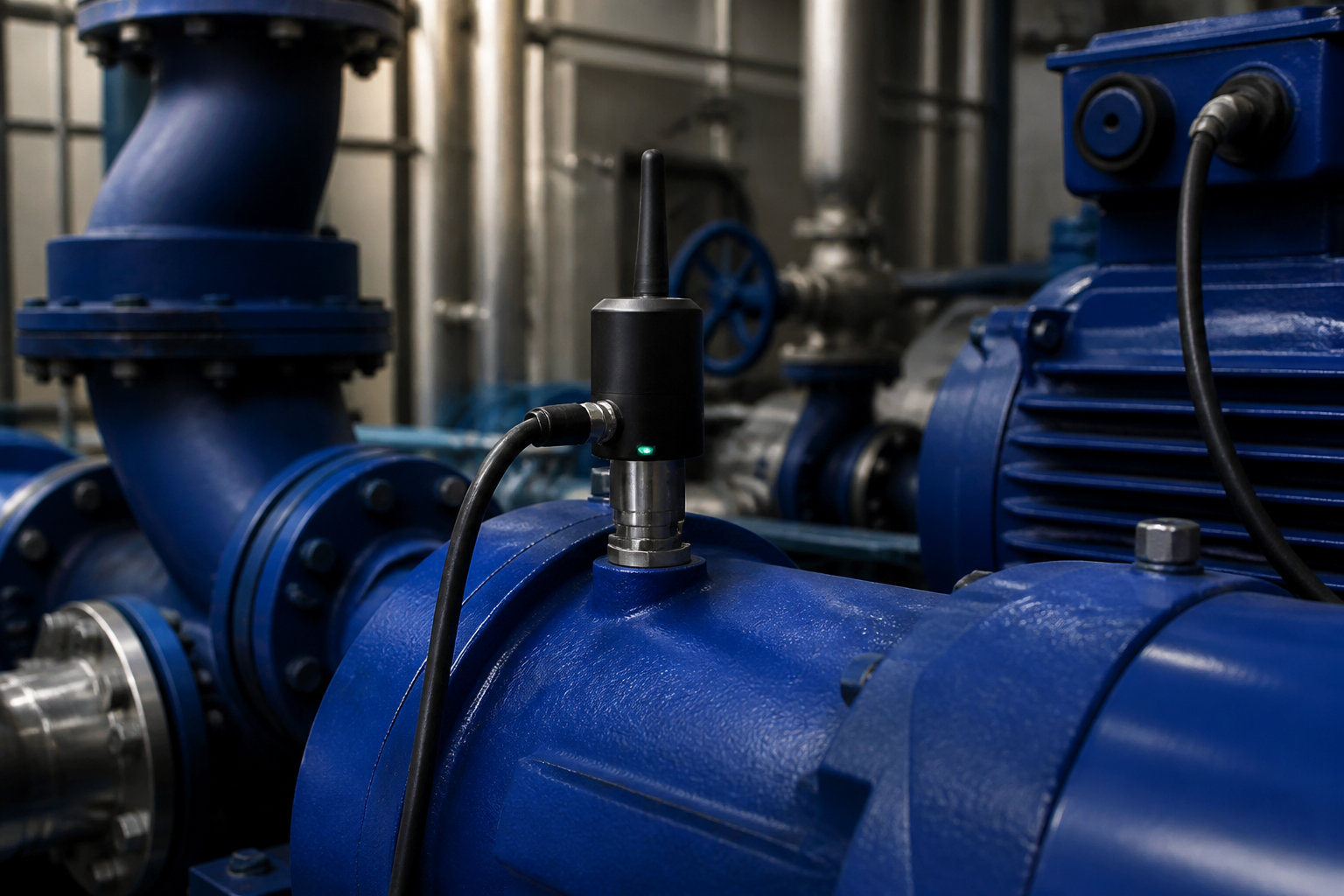

Privilégiez les capteurs IoT sans fil pour vos pompes critiques ou inaccessibles. Le flux continu permet de détecter des défaillances soudaines. Les tournées manuelles ratent souvent ces événements transitoires.
Maintenez des campagnes ponctuelles avec un collecteur expert pour le reste du parc. Cette approche autorise une analyse spectrale plus profonde. Le diagnostic humain demeure ici irremplaçable et précis.
Intégrez systématiquement ces données dans votre GMAO. L'objectif est de transformer l'information vibratoire en ordres de travaux planifiés. Vous éviterez ainsi qu'une panne n'immobilise brutalement votre production.
- Avantages de l'IoT : surveillance 24/7, sécurité accrue des intervenants.
- Avantages des tournées : analyse experte, coût initial d'équipement réduit.
- Critères de choix : criticité de l'équipement, accessibilité, budget disponible.
L’analyse vibratoire et le lignage laser constituent les piliers d’une maintenance prédictive performante, permettant d’identifier les défauts de roulements et de supprimer les contraintes mécaniques sur les joints. En appliquant ces protocoles de précision, vous optimisez le rendement énergétique de vos installations tout en évitant des arrêts de production coûteux. Agissez dès aujourd'hui pour transformer vos données techniques en une fiabilité opérationnelle durable.
FAQ
Pourquoi l'analyse vibratoire est-elle essentielle pour la maintenance de vos pompes industrielles ?
L'analyse vibratoire constitue le pilier de la maintenance prédictive en permettant de déceler des anomalies mécaniques ou hydrauliques bien avant qu'elles ne provoquent une défaillance majeure. En interprétant les signaux émis par la machine, notamment via le spectre FFT, vous pouvez identifier avec précision des défauts tels que le balourd, l'usure des roulements ou encore les phénomènes de cavitation, évitant ainsi des arrêts de production coûteux.
Cette méthode, encadrée par la norme ISO 10816, offre une vision claire de la criticité de vos équipements. Elle permet de passer d'une maintenance subie à une stratégie planifiée, prolongeant significativement la durée de vie de vos actifs tout en optimisant les coûts de réparation.
Quels sont les bénéfices concrets du lignage laser sur la durée de vie des composants ?
Le lignage laser assure un alignement d'une précision micronique entre l'arbre du moteur et celui de la pompe, éliminant les erreurs inhérentes aux méthodes traditionnelles. Un alignement parfait réduit drastiquement les contraintes radiales et axiales qui pèsent sur les roulements, les accouplements et les arbres, prévenant ainsi une usure prématurée et des ruptures mécaniques imprévues.
Au-delà de la protection mécanique, cette technique améliore le rendement énergétique de vos installations en diminuant les frottements internes. Elle protège également l'intégrité des joints et des garnitures mécaniques, limitant les risques de fuites et garantissant une étanchéité durable de vos systèmes de pompage.
Comment interpréter les résultats d'un spectre vibratoire pour diagnostiquer un défaut ?
Le diagnostic repose sur la décomposition du signal temporel en fréquences individuelles grâce à la transformée de Fourier rapide (FFT). Par exemple, un pic dominant à la fréquence de rotation (1x) signalera généralement un balourd, tandis que des fréquences spécifiques comme la BPFO ou la BPFI indiqueront des dommages localisés sur les bagues des roulements.
En corrélant ces signatures fréquentielles avec les données constructeur, vous pouvez distinguer une instabilité hydraulique d'un problème purement mécanique. Cette expertise permet d'intervenir de manière ciblée, en remplaçant uniquement le composant défaillant au moment opportun.
Quelle stratégie adopter entre le monitoring IoT et les inspections périodiques ?
Le choix dépend essentiellement de la criticité de votre pompe et de son accessibilité. Les capteurs IoT sans fil sont recommandés pour une surveillance 24/7 des équipements stratégiques, permettant de détecter des dérives soudaines. À l'inverse, les tournées d'inspection périodiques avec un collecteur expert offrent une analyse spectrale plus approfondie et un diagnostic humain irremplaçable pour le reste du parc.
L'idéal réside dans une approche hybride où les données collectées sont intégrées dans votre GMAO. Cette centralisation permet de transformer les indicateurs vibratoires en ordres de travaux concrets, assurant ainsi une continuité de service optimale en milieu industriel exigeant.
