L'essentiel à retenir : la détection précoce des anomalies acoustiques, telles que le bruit de gravier caractéristique de la cavitation, est cruciale pour prévenir une défaillance majeure. En analysant ces signatures vibratoires et les pics thermiques, vous évitez des ruptures coûteuses. Un alignement laser précis demeure la solution technique indispensable pour garantir 20 000 heures de fonctionnement optimal sans incident.
La cavitation peut réduire drastiquement la durée de vie d'une installation industrielle en provoquant des ondes de choc destructrices pour les roues et le corps de pompe. Ce phénomène, souvent identifié par un bruit caractéristique de gravier ou de martèlement, signale une chute de pression interne critique sous le seuil de vapeur du fluide.
Vous risquez une défaillance complète de votre équipement et des interruptions de production coûteuses si ces alertes sonores ou thermiques sont négligées. Nous allons ici analyser les signes d'usure d'une pompe afin de vous aider à sécuriser vos systèmes de pompage par une maintenance préventive rigoureuse.
- Identifier les signes d'usure d'une pompe industrielle par l'acoustique
- 3 indicateurs thermiques et électriques d'une défaillance imminente
- Pourquoi une baisse de performance hydraulique trahit une usure interne ?
- Protocole technique pour restaurer la fiabilité des systèmes de pompage

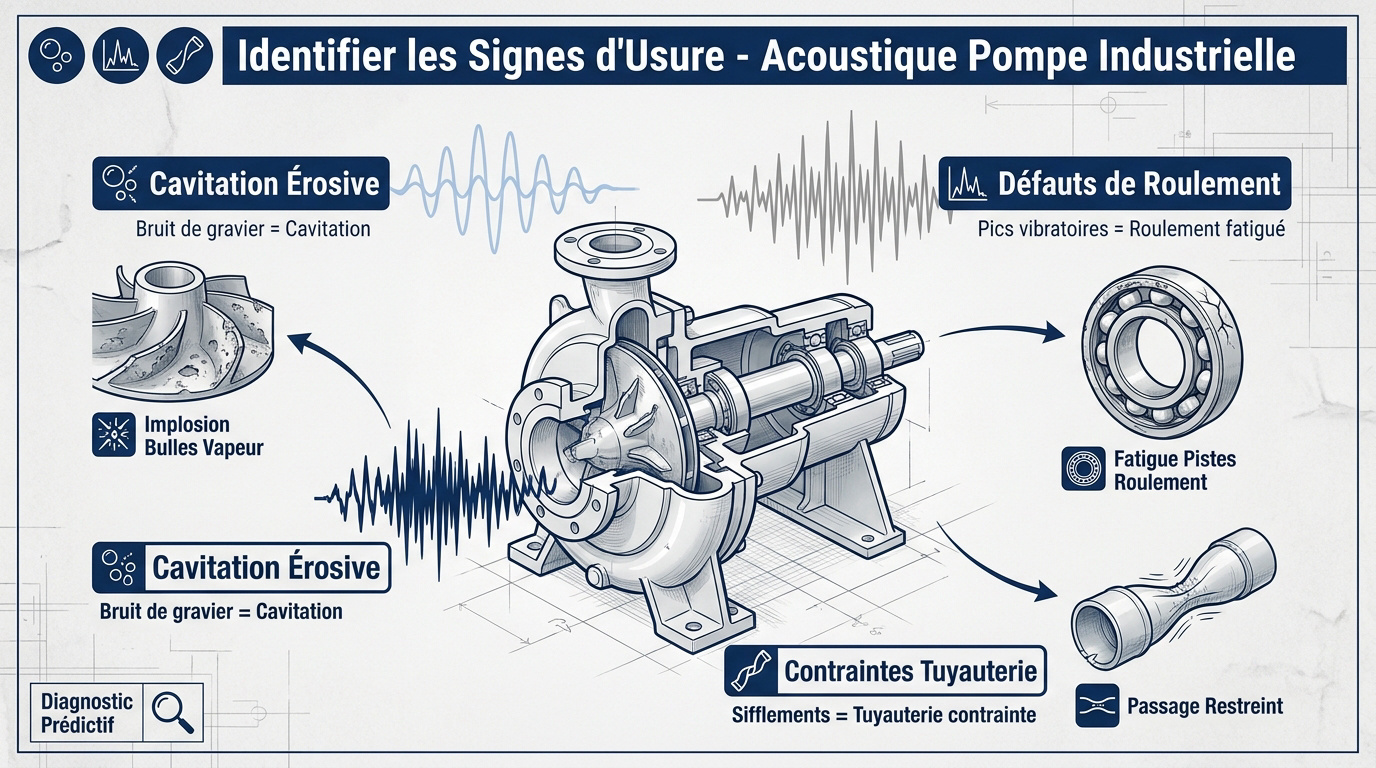

Identifier les signes d'usure d'une pompe industrielle par l'acoustique
La cavitation érosive se manifeste par un bruit de gravier, tandis que les défauts de roulement génèrent des pics vibratoires haute fréquence. Un alignement laser précis et une lubrification exempte de contaminants stabilisent ces signatures acoustiques.
Cette analyse sonore permet de distinguer précisément les pathologies hydrauliques des défaillances mécaniques pures.
Distinguer le martèlement de la cavitation des chocs mécaniques
Le bruit de gravier indique une cavitation sévère. Ce son résulte de l'implosion brutale des bulles de vapeur. Il traduit systématiquement une pression d'aspiration devenue insuffisante.
Différenciez ce martèlement des chocs métalliques. L'érosion des aubes devient alors imminente.
Le bruit de gravier dans le corps de pompe signale une cavitation destructrice, menaçant l'intégrité hydraulique immédiate.
Analyser les fréquences vibratoires pour détecter les défauts de roulement
Identifiez les pics de vibration haute fréquence. Ces signaux indiquent une fatigue avancée des pistes de roulement. Le diagnostic prédictif permet d'anticiper la rupture des cages. L'utilisation de capteurs accélérométriques fiabilise le suivi en temps réel des installations critiques.
Surveiller l'évolution des spectres vibratoires évite les arrêts brutaux. Une maintenance ciblée remplace les paliers avant la défaillance totale.
Interpréter les sifflements liés aux contraintes de tuyauterie
Analysez les sifflements aigus résultant de turbulences internes. Ces bruits trahissent souvent un passage restreint ou un mauvais supportage. Les déformations structurelles du corps impactent directement la sonorité.
Reliez ces anomalies sonores aux erreurs de montage du réseau. Une tuyauterie mal bridée transmet des efforts mécaniques néfastes. Il faut inspecter les points de fixation pour corriger le tir.
3 indicateurs thermiques et électriques d'une défaillance imminente
Au-delà des alertes sonores, les paramètres physiques comme la chaleur et le courant révèlent des pathologies internes invisibles à l'œil nu.

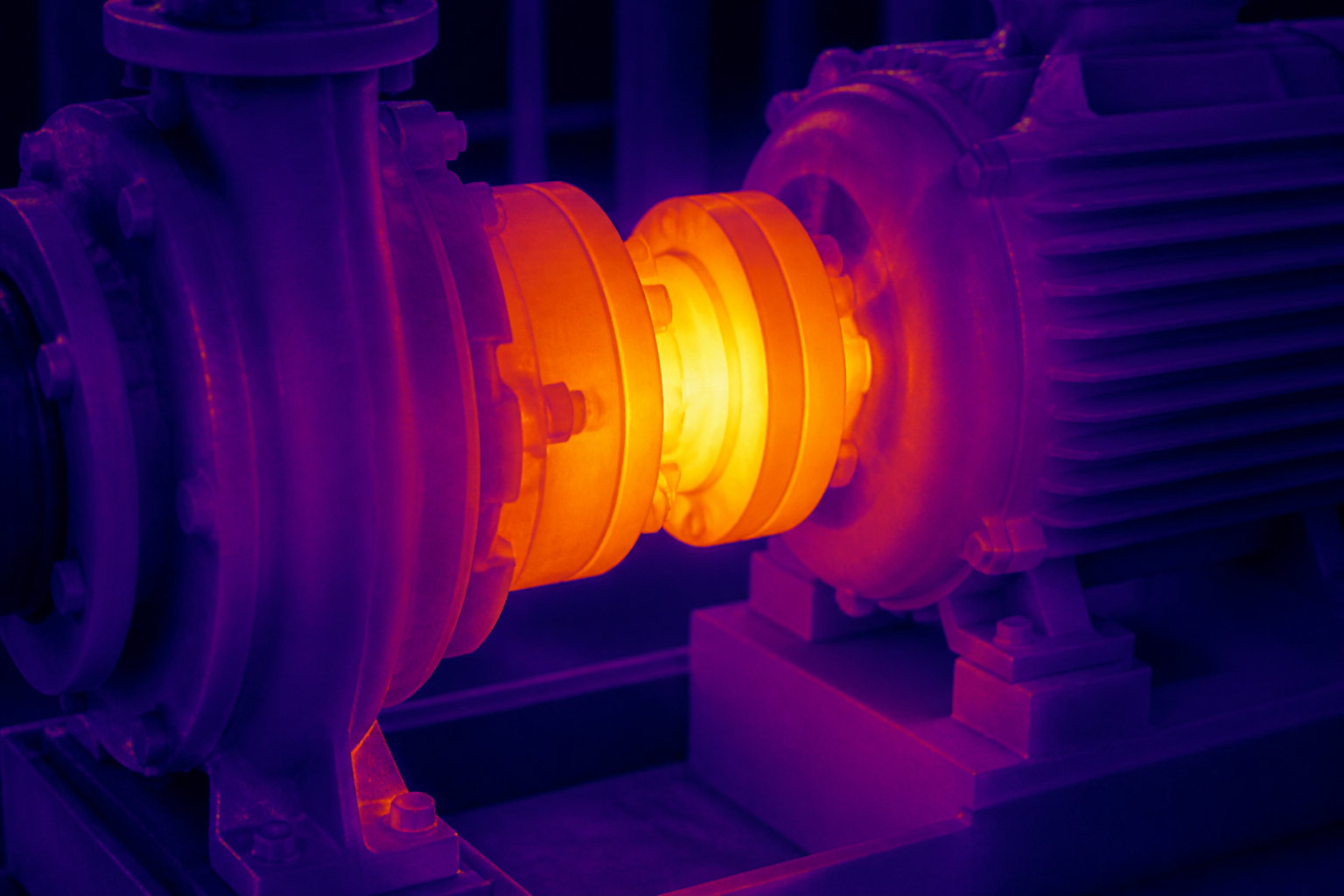

Repérer les échauffements anormaux des paliers et du corps de pompe
Les seuils de température critiques conditionnent la survie des garnitures mécaniques. Un dépassement de ces limites accélère la dégradation des élastomères. La surveillance thermique prévient la dilatation excessive des matériaux.
Un débit insuffisant empêche le fluide de dissiper les calories générées par la friction. Cette chaleur fragilise les roulements et compromet l'étanchéité. En fait, une inspection par caméra thermique détecte ces points chauds rapidement.
Voici les facteurs générant ces élévations de température :
- Manque de lubrification
- Fonctionnement à vanne fermée
- Désalignement moteur-pompe
Évaluer l'impact de l'instabilité électrique sur le couple moteur
Les variations de tension provoquent une surchauffe des bobinages. L'instabilité du réseau électrique perturbe le couple moteur disponible. Cela génère des contraintes mécaniques sur l'arbre de transmission.
Une consommation d'ampérage anormale est étroitement liée à une usure mécanique interne. Un moteur qui force consomme davantage pour maintenir sa vitesse. Ce signe annonce souvent un grippage imminent des composants rotatifs.
Le contrôle régulier de la charge moteur évite le grillage. L'installation de protections thermiques adaptées sécurise l'exploitation. Un diagnostic électrique complet valide la santé globale du groupe motopompe.
Pourquoi une baisse de performance hydraulique trahit une usure interne ?
Si la pompe chauffe ou vibre, sa finalité première, le transfert de fluide, finit inévitablement par se dégrader techniquement.

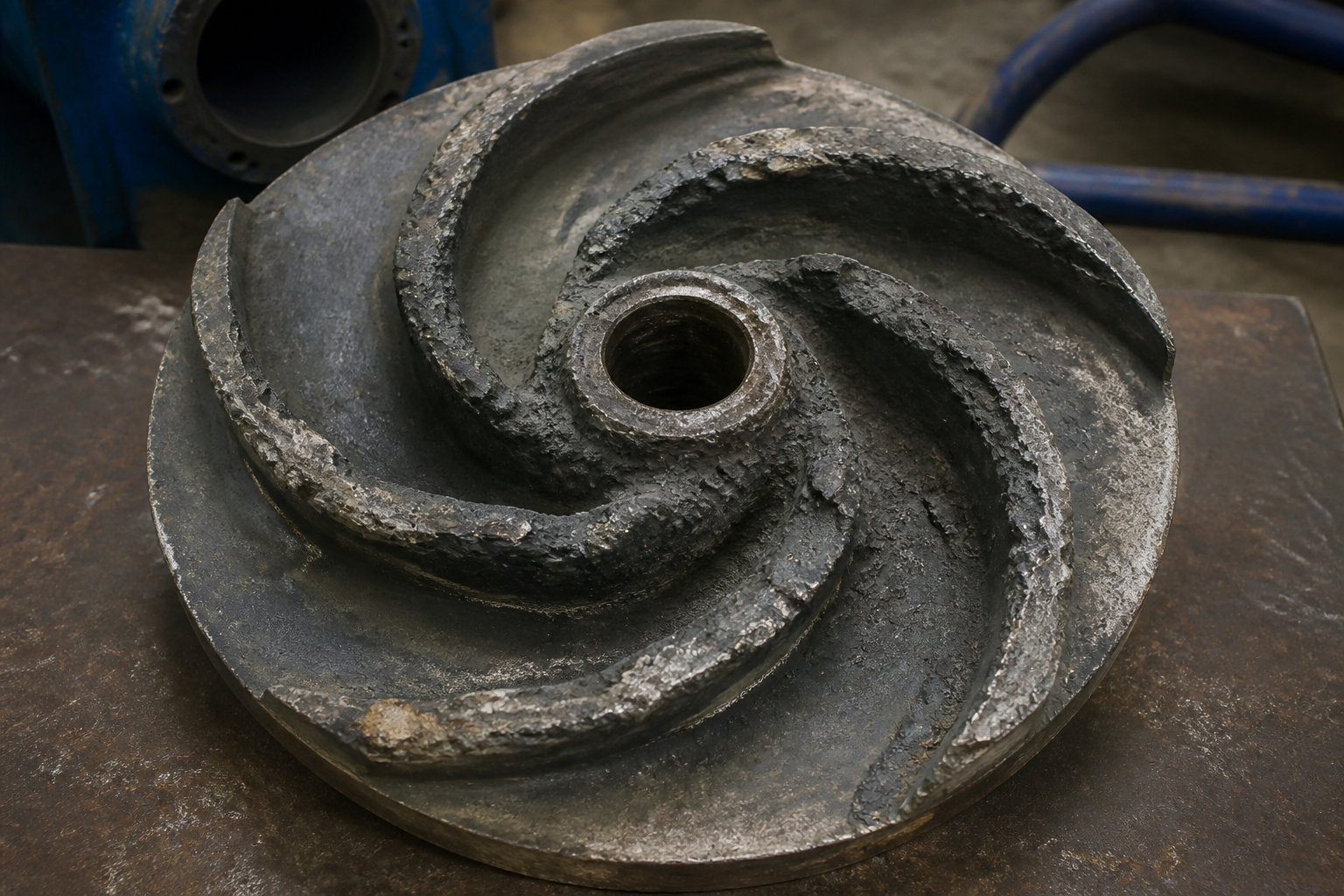

Corréler la perte de débit soudaine à l'érosion des turbines
L'érosion modifie la géométrie des turbines. La cavitation arrache des particules métalliques sur les aubes. Cela réduit l'efficacité hydraulique du profil. La perte de débit devient alors mesurable sur les bancs d'essai.
Le point de fonctionnement dévie de la courbe nominale. Une pompe usée s'éloigne de son meilleur rendement énergétique. Les coûts d'exploitation augmentent proportionnellement à cette dégradation.
Un jeu fonctionnel accru entre la roue et le corps apparaît. Les fuites internes diminuent la pression de refoulement finale.
Surveiller l'intégrité des garnitures mécaniques et les micro-fuites
Les faces de friction révèlent des signes de défaillance. Des traces de cristallisation indiquent souvent une micro-fuite persistante. L'étanchéité globale du système est alors compromise par ces défauts.
Les particules abrasives s'insèrent entre les faces. Elles rayent les surfaces polies et réduisent la durée de vie des joints. Cela provoque une chute de pression graduelle et coûteuse.
| Symptôme | Cause probable | Impact hydraulique | Action recommandée |
|---|---|---|---|
| Baisse de débit | Érosion des aubes | Perte de rendement | Contrôle dimensionnel |
| Chute de pression | Fuites internes | Sous-performance | Remplacement des joints |
| Fuite externe | Garniture usée | Perte de fluide | Changement d'étanchéité |
| Surchauffe corps | Frottement excessif | Déformation matière | Vérification lubrification |
Protocole technique pour restaurer la fiabilité des systèmes de pompage
Identifier les pannes est une chose, mais restaurer la fiabilité durable exige une rigueur méthodologique lors des interventions de maintenance.

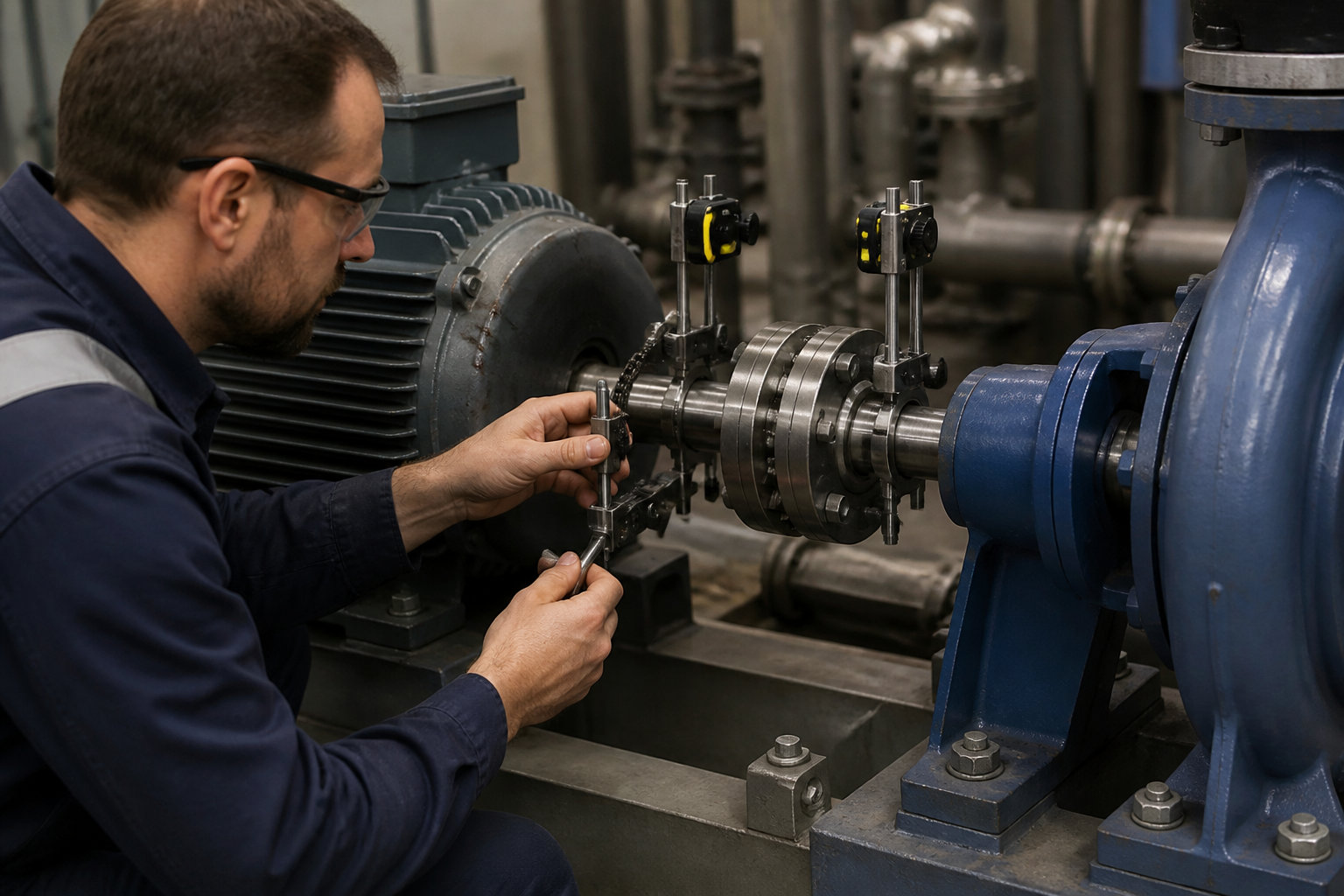

Appliquer l'alignement laser pour corriger les déformations structurelles
Le respect des tolérances mécaniques est impératif pour supprimer les charges radiales destructrices. Un désalignement fatigue prématurément les paliers et les accouplements. La précision laser garantit une coaxialité parfaite entre les arbres.
La procédure d'alignement entre le moteur et la pompe industrielle doit être rigoureuse. Il convient de compenser les dilatations thermiques prévisibles en fonctionnement. Cette opération réduit les vibrations résiduelles. La longévité des composants rotatifs s'en trouve grandement améliorée.
L'alignement laser n'est pas une option mais une nécessité pour garantir 20 000 heures de fonctionnement sans incident majeur.
Ajuster les protocoles de graissage face à la contamination des lubrifiants
La présence de poussières et d'humidité détruit le film d'huile protecteur. Cette contamination réduit drastiquement la capacité de charge des paliers. Un lubrifiant pollué devient alors une pâte abrasive redoutable.
Vous devez définir des fréquences de lubrification basées sur vos conditions réelles d'exploitation. Les environnements humides ou poussiéreux imposent des cycles plus courts. L'adaptation des protocoles sauve les organes de roulement sensibles.
L'analyse d'huile constitue un outil de diagnostic majeur de l'usure interne. La présence de métaux révèle la dégradation des composants avant la casse. C'est le pilier d'une maintenance préventive réellement efficace.
La vigilance face au bruit de gravier, à la surchauffe des paliers ou à la perte de débit est cruciale pour prévenir une panne majeure. En identifiant précocement ces signes d'usure d'une pompe, vous sécurisez vos processus et optimisez vos coûts de maintenance. Agissez dès l'apparition d'une anomalie pour garantir la pérennité de vos installations industrielles.
FAQ
Comment pouvez-vous identifier la cavitation au sein de votre pompe ?
La cavitation se manifeste principalement par un bruit caractéristique, souvent comparé à un martèlement ou au passage de gravier dans le corps de pompe. Ce phénomène acoustique résulte de l'implosion violente de bulles de vapeur qui se forment lorsque la pression du liquide chute sous sa pression de vapeur saturante.
Au-delà de ces alertes sonores, vous observerez généralement une instabilité des performances hydrauliques, se traduisant par une diminution notable du débit et de la pression, accompagnée de vibrations accrues qui menacent l'intégrité des composants internes.
Quelles sont les causes principales d'un échauffement excessif de vos équipements ?
La surchauffe d'une pompe peut résulter de plusieurs facteurs critiques, notamment un défaut de lubrification ou un frottement anormal entre les pièces mobiles, comme des roulements usés. Un désalignement entre l'arbre du moteur et celui de la pompe génère également une chaleur excessive par contrainte mécanique.
Par ailleurs, un fonctionnement à un débit trop faible empêche le fluide de dissiper efficacement les calories générées par la friction interne. Cette montée en température est particulièrement redoutable pour les garnitures mécaniques et les élastomères, dont la dégradation peut mener à des fuites ou à des déformations structurelles.
Pourquoi votre installation émet-elle des sifflements ou des bruits aigus ?
Un sifflement aigu dans la tuyauterie trahit souvent l'existence de turbulences internes ou de restrictions de passage. Ces anomalies sonores surviennent lorsque le fluide rencontre un obstacle ou une variation brusque de section, créant des vibrations qui entrent en résonance avec la structure du réseau.
Ces bruits peuvent également signaler des contraintes mécaniques liées à un mauvais supportage de la tuyauterie. Si les supports sont mal alignés ou trop rigides, ils empêchent la libre dilatation thermique du système, provoquant des déformations qui altèrent la signature acoustique de votre installation.
Quels signes indiquent une défaillance imminente des roulements ?
L'apparition de pics vibratoires à haute fréquence constitue l'indicateur le plus fiable d'une fatigue avancée des pistes de roulement ou des éléments roulants. Ces signaux précèdent souvent la rupture des cages et résultent d'une usure des surfaces de contact ou d'une contamination du lubrifiant par des particules abrasives.
Une surveillance rigoureuse par analyse vibratoire vous permet de détecter ces anomalies avant qu'elles ne provoquent un grippage total. En corrélant ces données avec une éventuelle hausse de la consommation électrique, vous pourrez anticiper le remplacement des paliers et éviter un arrêt de production coûteux.
Comment une baisse de débit révèle-t-elle l'usure interne de la pompe ?
Une perte de performance hydraulique est souvent la conséquence directe de l'érosion des turbines provoquée par la cavitation. En arrachant des micro-particules de métal, ce phénomène modifie la géométrie des aubes, ce qui réduit l'efficacité du transfert d'énergie au fluide et diminue le débit final.
De plus, l'augmentation des jeux fonctionnels entre la roue et le corps de pompe favorise les fuites internes. Ce contournement du fluide réduit la pression de refoulement et éloigne la pompe de son point de rendement optimal, augmentant ainsi vos coûts d'exploitation énergétique.
