L'essentiel à retenir : le choix d'une pompe pour fluides visqueux repose sur l'analyse de leur comportement non-newtonien et de leur sensibilité au cisaillement. Privilégiez les technologies volumétriques, comme les pompes à vis ou péristaltiques, qui garantissent un débit constant et préservent l'intégrité du produit. Notez qu'une pompe volumétrique peut traiter des viscosités extrêmes atteignant un million de SSU.
L'efficacité volumétrique des pompes à déplacement positif augmente paradoxalement avec la résistance interne du produit, car la viscosité réduit le glissement interne entre les composants mobiles. Pourtant, une erreur de dimensionnement face à un fluide non-newtonien peut entraîner une cavitation destructrice ou une rupture d'arbre moteur immédiate.
Vous devez impérativement maîtriser les propriétés rhéologiques et les contraintes de cisaillement pour garantir la pérennité de vos installations. Cet article détaille les critères techniques pour choisir une pompe adaptée à un fluide visqueux afin d'optimiser vos rendements énergétiques et votre maintenance.
- Comprendre la rhéologie pour orienter le choix d'une pompe pour fluide visqueux
- Paramètres opérationnels impactant le transfert des produits épais
- Comparaison des technologies de pompage à déplacement positif
- Dimensionnement des lignes et gestion des pertes de charge
- Optimisation de la maintenance et de l'efficacité énergétique
Comprendre la rhéologie pour orienter le choix d'une pompe pour fluide visqueux
La viscosité dynamique et le comportement non-newtonien, tels que la thixotropie ou la dilatance, dictent le choix technologique. Les pompes volumétriques surpassent les centrifuges dès que la résistance au cisaillement augmente, garantissant un débit constant et préservant l'intégrité des fluides sensibles.
Cette maîtrise technique repose sur une distinction fondamentale entre les types de fluides, car leur réaction mécanique définit la viabilité de votre installation.

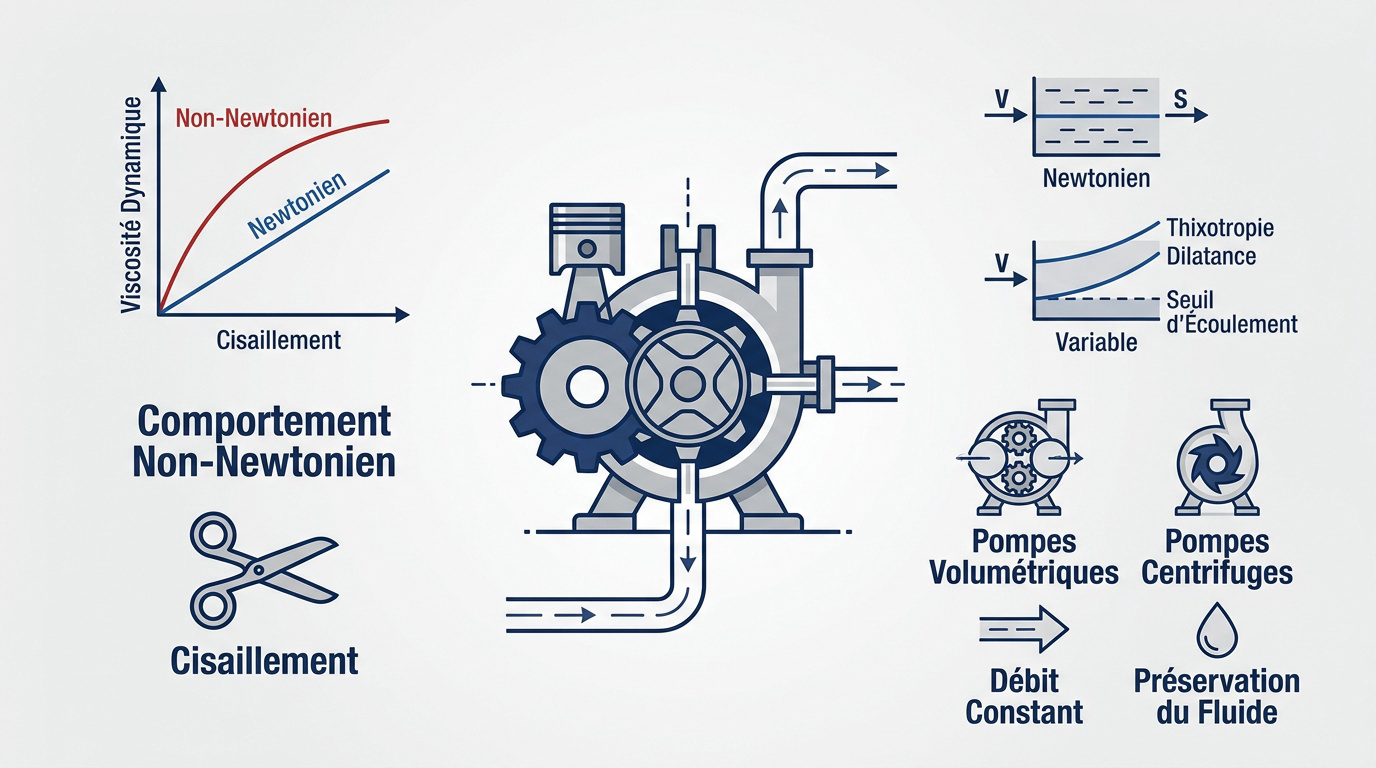

Distinction entre fluides newtoniens et non-newtoniens
Les fluides newtoniens conservent une viscosité stable malgré le cisaillement. Pourtant, les produits industriels complexes varient selon la contrainte appliquée. Cette distinction est le pilier de votre stratégie de pompage.
Les fluides thixotropes se fluidifient lors du mouvement prolongé. À l'inverse, les produits dilatants durcissent sous l'effort mécanique. Analyser ces comportements évite tout sous-dimensionnement moteur. C'est un préalable technique indispensable pour vos systèmes.
Identifier ces variations garantit la stabilité du process. Le choix de la pompe en dépend directement.
Utilisation du viscosimètre et du rhéomètre en milieu industriel
Mesurer la viscosité en conditions réelles de température est vital pour vos opérations. Le viscosimètre donne une valeur ponctuelle. Le rhéomètre analyse la structure interne du fluide.
Déterminer le seuil d'écoulement permet d'anticiper le couple de démarrage. Une pompe sous-dimensionnée ne lancera jamais le transfert du produit.
L'expertise technique consiste à simuler les contraintes de l'installation. Ces données chiffrées permettent de réussir le choix d'une pompe industrielle selon le fluide. C'est la base de notre approche chez France Pompes.
Paramètres opérationnels impactant le transfert des produits épais
Au-delà de la nature intrinsèque du fluide, les conditions de service modifient radicalement son comportement hydraulique.

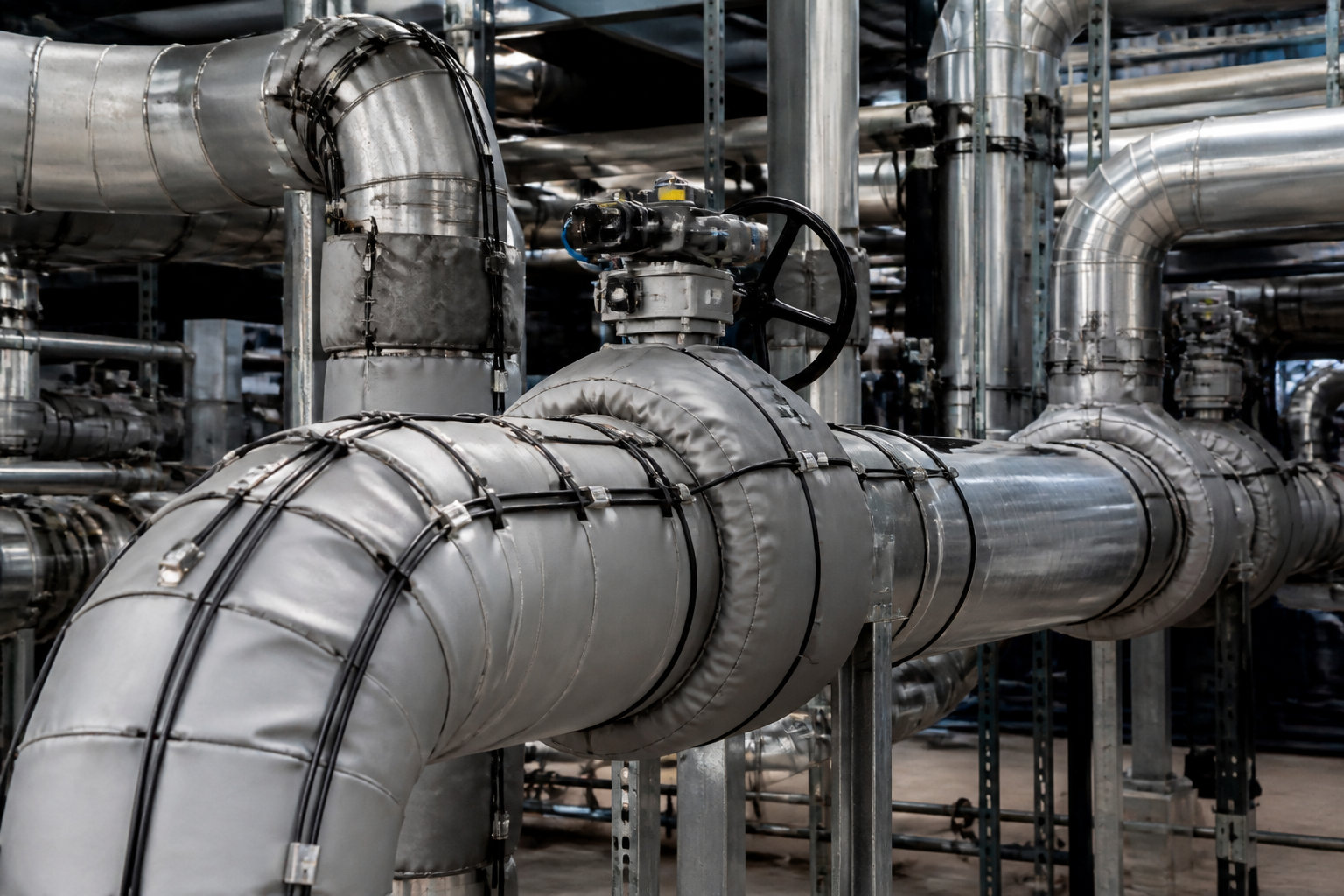

Influence de la température sur la viscosité dynamique
La chaleur réduit souvent la résistance interne des produits. Un traçage thermique peut fluidifier le passage dans les tuyaux. Cela limite la puissance moteur nécessaire.
Les variations saisonnières impactent la consistance en extérieur. Une huile épaisse en hiver devient fluide en été. Il faut prévoir ces amplitudes thermiques. L'installation doit rester performante toute l'année.
Gestion du cisaillement pour les fluides sensibles
Certaines émulsions se dégradent sous un cisaillement excessif. L'intégrité moléculaire est en jeu dans la cosmétique. Il faut privilégier des vitesses de rotation très lentes.
Une pompe à faible cisaillement préserve la texture finale. Le produit reste homogène et conforme aux exigences qualité.
Un cisaillement mal maîtrisé peut ruiner une production entière en brisant les chaînes polymères ou les émulsions délicates.
Adaptation des matériaux face à l'abrasivité
Les fluides chargés de particules érodent les composants internes. Des alliages spécifiques comme l'acier inoxydable durci sont nécessaires. Le choix du revêtement prolonge la durée de vie.
L'abrasivité augmente avec la vitesse du fluide. Réduire la vitesse de passage limite l'usure prématurée. C'est un arbitrage technique entre débit et longévité.
La maintenance préventive commence par le bon choix métallurgique. La fiabilité en dépend.
Comparaison des technologies de pompage à déplacement positif
Pour répondre à ces contraintes, les pompes volumétriques offrent une diversité de solutions adaptées à chaque viscosité.
Performance des pompes péristaltiques et à lobes
La pompe péristaltique isole le fluide dans un tube. Aucun contact mécanique ne vient polluer le produit. C'est idéal pour les fluides stériles ou abrasifs. La maintenance se limite au changement du flexible.
Les lobes facilitent le nettoyage CIP. Ces équipements répondent aux normes sanitaires strictes (EHEDG, 3A, FDA). Ils traitent des viscosités atteignant 1 000 000 cPo.
Efficacité des pompes à vis et à engrenages
Les pompes à vis assurent un débit sans pulsations. Elles gèrent les pressions de refoulement très élevées. La tolérance aux variations de viscosité est excellente.
L'engrenage interne convient aux fluides propres et lubrifiants. C'est une technologie compacte et robuste. Elle équipe souvent les centrales de graissage industriel.
Découvrez quand la préférer à une pompe centrifuge. Le choix dépend de la rhéologie.
Solutions spécifiques pour le vidage de fûts
Extraire des résidus visqueux nécessite des pompes vide-fûts performantes. Les systèmes à vis excentrée sont les plus efficaces ici. Ils limitent les pertes de matières premières.
Les unités mobiles permettent une grande flexibilité d'utilisation. Elles se déplacent facilement entre les cuves. C'est une alternative rentable aux installations fixes coûteuses.
Voici les équipements adaptés pour savoir comment choisir une pompe adaptée à un fluide visqueux ? :
- Systèmes à piston plongeur pour haute viscosité
- Cannes de pompage en inox
- Moteurs pneumatiques ou électriques
Dimensionnement des lignes et gestion des pertes de charge
Le choix de la technologie est vain si le réseau de tuyauterie n'est pas correctement dimensionné pour le fluide.

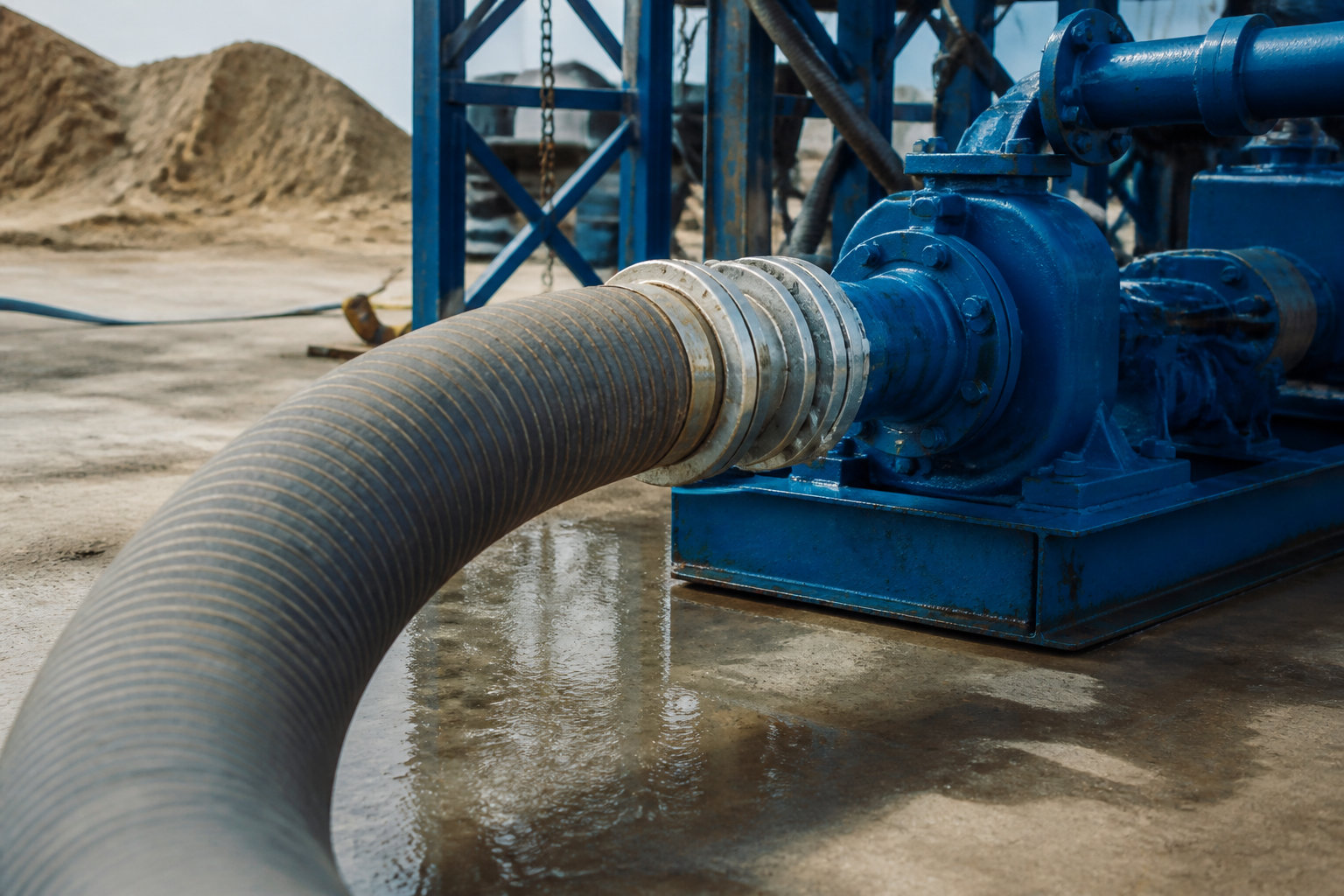

Calcul des diamètres de tuyauterie à l'aspiration
Un diamètre trop faible augmente les frottements internes. Cela risque de provoquer une cavitation destructrice. Le NPSH disponible doit rester supérieur au NPSH requis pour préserver l'intégrité du système.
Pour les fluides visqueux, surdimensionner l'aspiration est une sécurité. La vitesse du fluide doit rester basse. Cela facilite le gavage du corps de pompe. Une bonne aspiration garantit la longévité du matériel.
Régulation du débit pour les fluides à haute densité
Les variateurs de fréquence ajustent la vitesse du moteur. Ils permettent de s'adapter aux changements de densité. Le contrôle est précis et réactif pour maintenir la performance.
Des capteurs de pression protègent l'installation contre les surpressions accidentelles. Ils stoppent la pompe en cas de bouchon pour éviter des dommages matériels.
Vous devez surveiller le débit, HMT et point de fonctionnement. Cette analyse assure une exploitation stable et durable.
Impact de la configuration du réseau hydraulique
Chaque coude génère une perte de charge significative. Il faut simplifier le tracé au maximum. Les vannes à passage intégral sont préférables pour limiter les turbulences.
La longueur des conduites réduit le rendement global. Une pompe placée près de la source est plus efficace. Cela diminue les besoins en puissance et l'usure.
| Élément du réseau | Impact sur la perte de charge | Recommandation technique |
|---|---|---|
| Coudes à 90° | Élevé (turbulences) | Privilégier les rayons larges |
| Vannes | Modéré à élevé | Utiliser des modèles à passage intégral |
| Longueur droite | Proportionnel à la distance | Raccourcir les liaisons aspiration |
| Réductions de diamètre | Accélération du flux | Installer des cônes excentriques |
Optimisation de la maintenance et de l'efficacité énergétique
Enfin, la performance durable d'une installation repose sur une maintenance rigoureuse et une gestion sobre de l'énergie.
Stratégies de maintenance préventive sur pompes volumétriques
Surveiller les garnitures mécaniques évite les fuites coûteuses. Les joints s'usent plus vite avec les fluides chargés. Un contrôle visuel hebdomadaire est recommandé.
Établir un calendrier de remplacement des pièces est crucial. N'attendez pas la casse pour intervenir. Les kits de maintenance simplifient ces opérations. Une pompe bien entretenue consomme moins d'énergie.

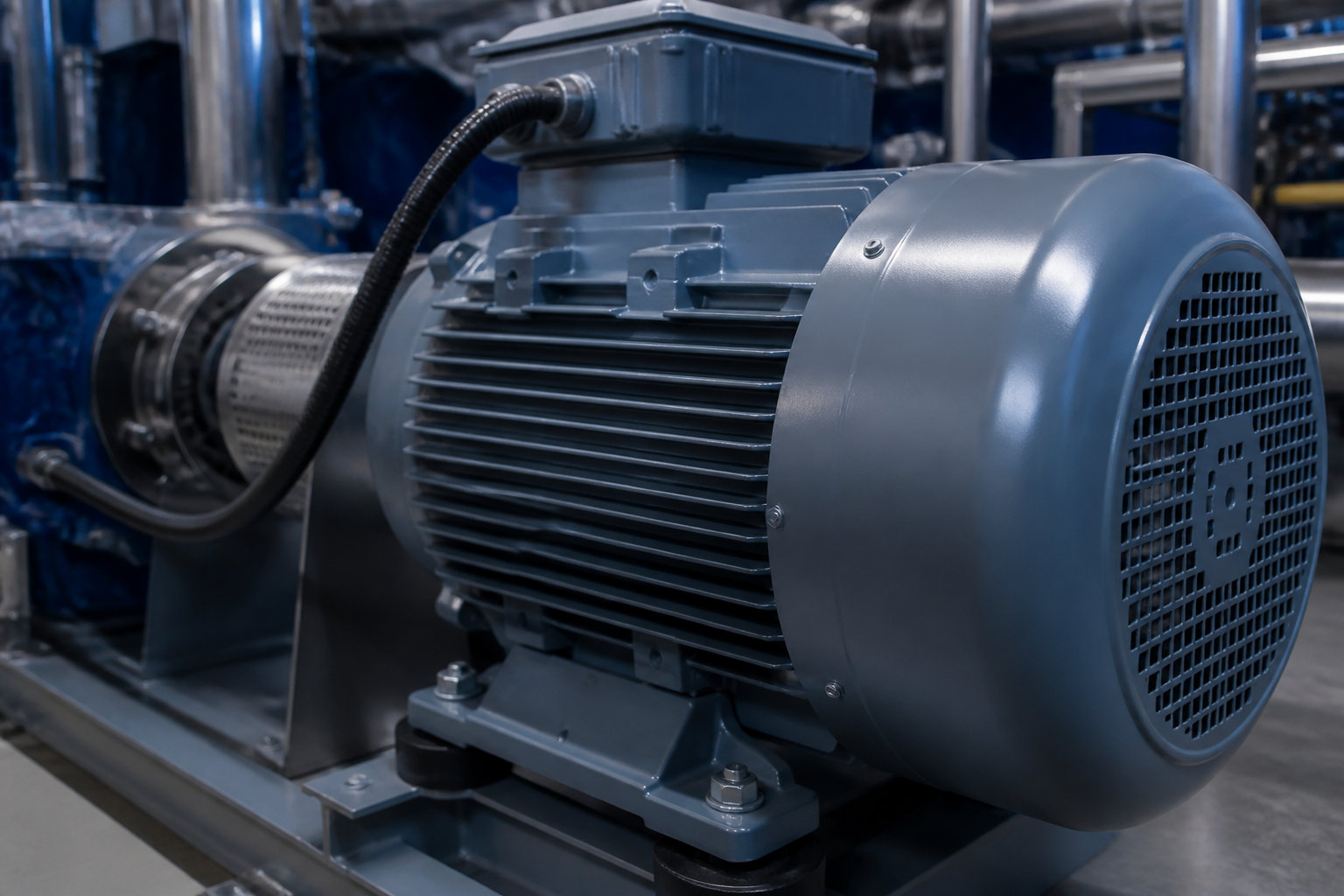

Analyse comparative des motorisations industrielles
Les moteurs électriques IE3 ou IE4 offrent le meilleur rendement. Ils réduisent la facture énergétique sur le long terme. C'est l'investissement le plus rentable.
Les pompes pneumatiques à double membrane sont indispensables en zones ATEX. Elles garantissent une sécurité opérationnelle optimale en environnements explosifs.
Le choix dépend de la sécurité et de la consommation. Analysez votre environnement.
Réduction des arrêts de production non planifiés
Une viscosité mal maîtrisée cause souvent des ruptures d'arbre. Le suivi vibratoire détecte les anomalies avant la panne. C'est une technologie de maintenance prédictive.
Formez vos opérateurs aux signes avant-coureurs d'usure. Un bruit inhabituel doit alerter immédiatement. La réactivité limite les arrêts de production.
France Pompes vous accompagne dans cet audit technique. La continuité d'exploitation est notre priorité.
Maîtriser la rhéologie et l'influence thermique est crucial pour sécuriser vos process. En sélectionnant une technologie volumétrique adaptée, vous garantissez un débit constant tout en protégeant vos équipements de l'usure. Agissez dès maintenant pour optimiser votre installation et assurer la pérennité de votre production. Réussir le choix d'une pompe pour fluide visqueux devient ainsi votre levier de performance durable.
FAQ
Quelle technologie de pompage privilégier pour le transfert de fluides à haute viscosité ?
Pour manipuler efficacement des produits épais, les pompes volumétriques (ou à déplacement positif) sont généralement préférables aux modèles centrifuges. Leur conception permet de déplacer un volume défini à chaque cycle, et leur efficacité volumétrique a la particularité d'augmenter avec la viscosité du fluide, car le glissement interne se trouve réduit.
Selon vos besoins spécifiques, vous pourrez opter pour une pompe péristaltique afin de préserver l'hygiène et l'intégrité des produits sensibles, ou pour une pompe à lobes, très répandue dans l'industrie agroalimentaire pour sa douceur de transfert et sa facilité de nettoyage.
Comment la variation de température influence-t-elle le choix de votre équipement ?
La température est un paramètre critique puisque, pour la majorité des liquides, une augmentation thermique entraîne une diminution de la viscosité dynamique. Un fluide qui semble extrêmement difficile à pomper à température ambiante peut devenir beaucoup plus fluide avec un léger apport de chaleur, réduisant ainsi la puissance moteur nécessaire.
Il est donc impératif de dimensionner votre installation en tenant compte des conditions réelles de service. Une mesure de viscosité sans précision de la température est inexploitable pour garantir la fiabilité de votre process industriel sur le long terme.
Pourquoi est-il crucial d'identifier le comportement rhéologique de votre produit ?
Distinguer un fluide newtonien d'un fluide non-newtonien est essentiel pour éviter les erreurs de dimensionnement. Si certains liquides gardent une viscosité stable, d'autres, dits thixotropes, se fluidifient lorsqu'ils sont mis en mouvement, tandis que les fluides dilatants durcissent sous l'effort de cisaillement.
L'utilisation d'un rhéomètre en complément d'un viscosimètre permet d'analyser la structure interne du fluide et de déterminer le seuil d'écoulement. Cette analyse préalable garantit que le couple de démarrage de votre pompe sera suffisant pour lancer le transfert sans risque de rupture mécanique.
Quels matériaux choisir pour pomper des fluides visqueux et abrasifs ?
Lorsque le fluide contient des particules dures, comme des boues ou des mortiers, l'usure par friction peut rapidement dégrader les composants internes. Il convient alors de sélectionner des matériaux à haute dureté tels que l'acier inoxydable durci, la fonte au chrome élevé ou même la céramique pour les pièces en contact direct.
Outre le choix métallurgique, la réduction de la vitesse de rotation est une stratégie efficace pour limiter l'érosion. Une maintenance préventive rigoureuse, incluant le contrôle des garnitures et le nettoyage régulier, demeure indispensable pour préserver la longévité de votre matériel face à l'abrasivité.
Comment limiter les pertes de charge lors du transfert de produits épais ?
Le dimensionnement de la tuyauterie est aussi important que le choix de la pompe elle-même. Pour les fluides visqueux, il est fortement recommandé de surdimensionner le diamètre à l'aspiration afin de maintenir une vitesse de passage basse et d'éviter le phénomène de cavitation destructrice.
L'architecture du réseau doit être simplifiée au maximum : chaque coude ou réduction de diamètre génère une résistance supplémentaire. En plaçant la pompe au plus près de la source et en utilisant des vannes à passage intégral, vous optimiserez le rendement énergétique de votre installation.
