Diagnostic d'une pompe industrielle : la méthode complète étape par étape
L'essentiel à retenir : le diagnostic performant d'une pompe industrielle repose sur l'analyse croisée des spectres vibratoires et des paramètres hydrauliques. Identifier précocement la cavitation ou un désalignement permet d'ajuster le NPSH et de stabiliser le débit. Cette approche prédictive sécurise la production en évitant les ruptures mécaniques, réduisant ainsi les coûts énergétiques et les arrêts non planifiés.
Une pompe centrifuge en service peut soudainement émettre un cliquetis sec semblable à du gravier brassé, signalant souvent une érosion interne avancée. Ce symptôme, couplé à une hausse de la consommation énergétique ou à une chute de pression, traduit une défaillance mécanique ou hydraulique imminente. On finit souvent par subir un arrêt de production coûteux faute d'avoir su interpréter ces signaux d'alerte à temps.
Cet article détaille le protocole rigoureux pour réaliser un diagnostic d'une pompe industrielle, de l'analyse spectrale des vibrations au contrôle du NPSH, afin de restaurer durablement vos performances hydrauliques. On décortique cette méthodologie ensemble pour sécuriser votre installation.
- Diagnostic d'une pompe industrielle : identifier les symptômes
- Protocoles d'inspection technique et analyse fréquentielle
- Processus de remise en état et ajustements mécaniques
- Pilotage de la performance et maintenance prédictive

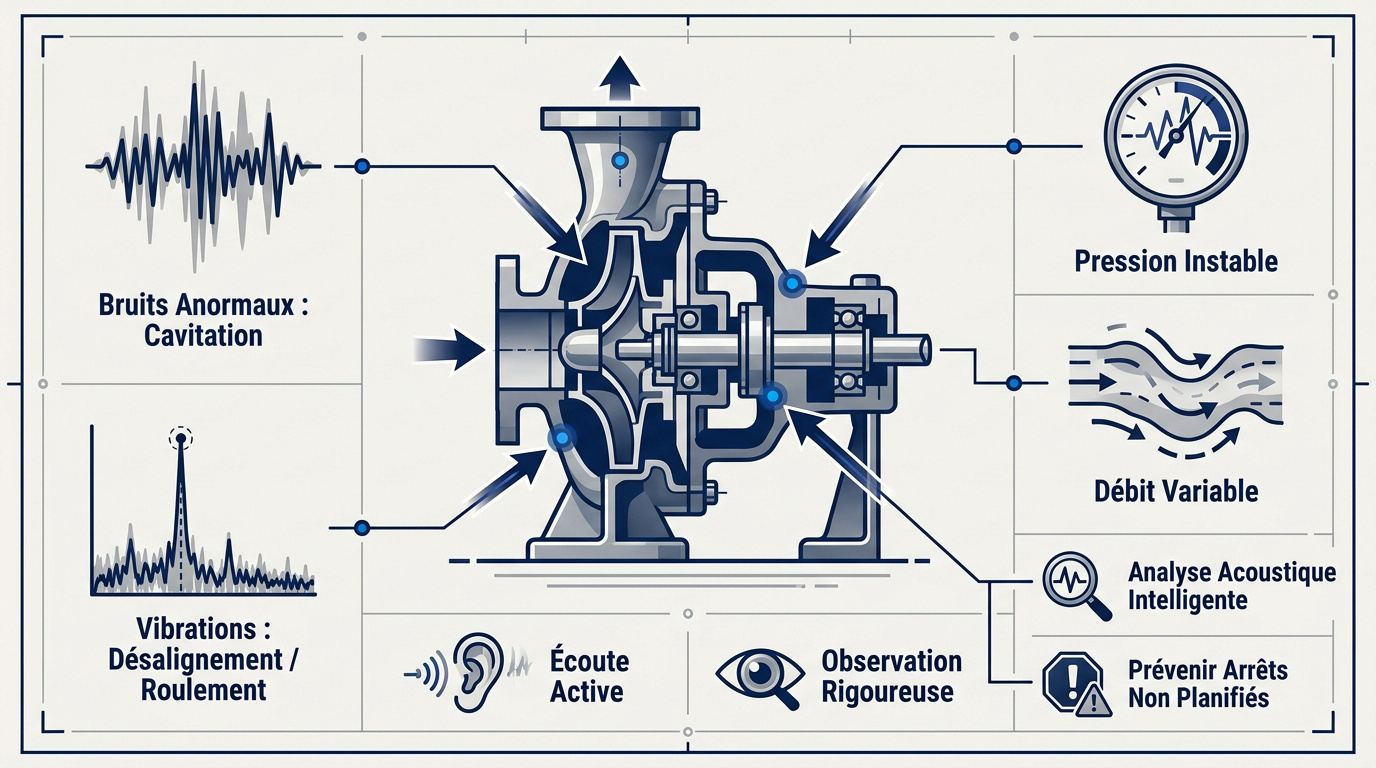

Diagnostic d'une pompe industrielle : identifier les symptômes
Le diagnostic repose sur l'analyse acoustique, vibratoire et thermique pour identifier cavitation ou désalignement. Une maintenance rigoureuse des garnitures et un alignement laser stabilisent le débit, prévenant ainsi les arrêts de production non planifiés.
L'expertise terrain commence par une écoute attentive et une observation rigoureuse des signaux physiques émis par la machine.
Détection des bruits anormaux et des vibrations
Il faut identifier les bruits secs de gravier caractéristiques de la cavitation. Ces chocs mécaniques internes érodent rapidement la roue et le corps de pompe.
L'analyse des spectres vibratoires permet d'isoler les fréquences de passage des pales. Un pic anormal indique souvent un désalignement ou un roulement défectueux.
L'usage d'une analyse acoustique intelligente ouvre la voie à une détection prédictive efficace des pannes.
Analyse des variations de pression et de débit
Relevez les données des manomètres en aspiration et au refoulement. Comparez ces valeurs aux courbes nominales du constructeur. Un écart significatif révèle une usure hydraulique ou une obstruction de la tuyauterie.
Évaluez l'impact des pertes de charge sur le rendement global. Une pression instable signale souvent un problème d'amorçage critique.
Une analyse rigoureuse permet d'éviter toute défaillance de pompe industrielle majeure au sein de vos installations de production.
Protocoles d'inspection technique et analyse fréquentielle
Une fois les symptômes identifiés, il est impératif de passer à une inspection technique rigoureuse des composants internes.
Inspection des étanchéités et des jeux fonctionnels
Examiner l'état des faces de friction des garnitures mécaniques. Rechercher des traces de fuites ou de cristallisation du fluide pompé. Une étanchéité défaillante compromet la sécurité de l'installation.
Mesurer les jeux de fond et les cotes d'usure des bagues. Le respect des tolérances constructeur est vital pour maintenir le rendement volumétrique. Un jeu excessif provoque des recirculations internes.
Le contrôle rigoureux doit inclure les points suivants :
- L'état des joints toriques.
- L'usure des portées d'arbre.
- La tension des ressorts de garniture.
Recours à la thermographie et au contrôle vibratoire
Scanner les paliers et le moteur avec une caméra thermique. Les points chauds indiquent un défaut de lubrification ou une surcharge mécanique. Cette méthode non intrusive permet un diagnostic en service sans interrompre la production.
Interpréter le spectre fréquentiel pour isoler un balourd. Une résonance structurelle peut détruire les ancrages de la pompe. L'analyse fine permet d'anticiper la rupture des composants rotatifs.
Pour approfondir les protocoles, vous pouvez consulter ce guide sur le diagnostic et maintenance des pompes.
Évaluation du NPSH et risques de cavitation
Calculer précisément le NPSH disponible à l'aspiration. Le comparer au NPSH requis par la pompe à son point de fonctionnement. Une marge insuffisante provoque l'implosion des bulles de vapeur.
Modifier le tracé de la tuyauterie si nécessaire. Supprimer les coudes trop proches de l'entrée. Ces ajustements hydrauliques stoppent l'érosion prématurée des composants internes comme l'impulseur.
La maîtrise du NPSH est le facteur déterminant pour garantir la longévité hydraulique et éviter l'érosion par cavitation des roues.
Processus de remise en état et ajustements mécaniques
Après le diagnostic vient la phase de remise en état, où la précision mécanique garantit la pérennité de l'équipement.
Remplacement des pièces d'usure et garnitures
L'extraction de l'ensemble tournant nécessite un outillage spécifique pour éviter toute déformation. Un nettoyage méticuleux des chambres d'étanchéité s'impose ensuite. Remplacer systématiquement les roulements et les joints prévient les pannes précoces.
Il convient de sélectionner des matériaux strictement compatibles avec la chimie du fluide pompé. Des joints inadaptés risquent de gonfler ou de se désintégrer rapidement. Une pose rigoureuse assure une étanchéité stable.
L'expertise technique s'illustre parfaitement lors de la maintenance d'une pompe à lobes Manzini. Ces technologies volumétriques exigent une précision absolue lors du remontage des composants.
Alignement laser et équilibrage des composants
Le recours à un ligneur laser permet d'ajuster l'arbre moteur et la pompe avec exactitude. Un défaut de coaxialité induit des contraintes radiales destructrices pour la machine. Cette opération diminue la consommation électrique.
L'équilibrage dynamique de la roue s'avère indispensable pour supprimer les vibrations résiduelles. Une masse parfaitement répartie prolonge la vie des paliers. Cela évite une usure prématurée des composants rotatifs.
| Étape | Outil utilisé | Tolérance cible | Impact performance |
|---|---|---|---|
| Lignage | Ligneur laser | Selon vitesse (tr/min) | Baisse conso énergie |
| Équilibrage | Banc Schenck | G2.5 ou G6.3 | Protection paliers |
| Serrage | Clé dynamométrique | Couple constructeur | Stabilité structurelle |
| Graissage | Pompe à graisse | Volume prescrit | Réduction friction |

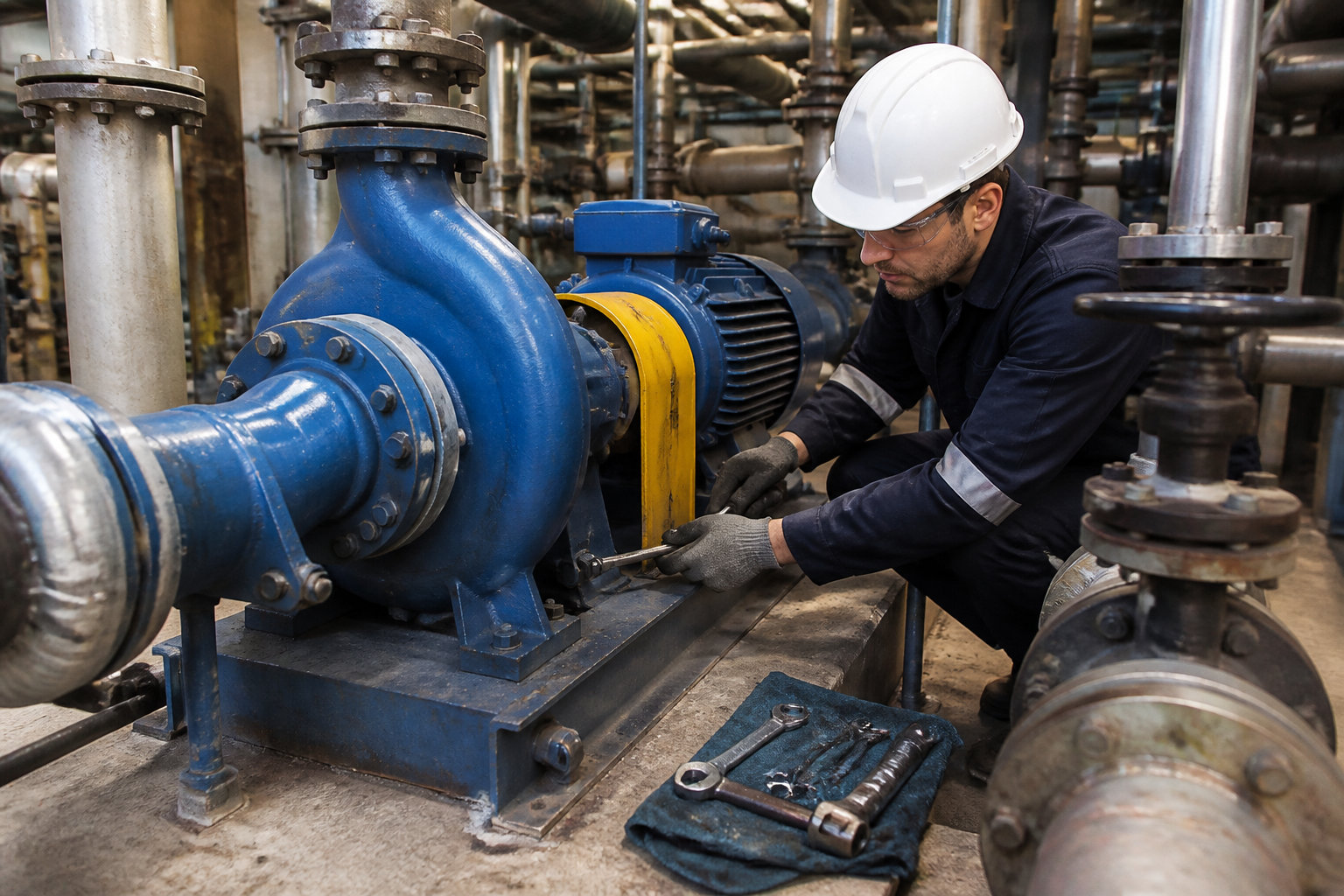

Pilotage de la performance et maintenance prédictive
La remise en service doit s'accompagner d'un suivi constant pour optimiser la performance sur le long terme.
Suivi des courbes de performance en service
Pointez périodiquement le débit et la pression sur les abaques. Vérifiez que la pompe travaille près de son point de meilleur rendement. Un décalage indique une dérive du process.
Ajustez la vitesse de rotation via un variateur de fréquence. Cette régulation stabilise la consommation énergétique de l'installation. Elle limite également l'usure hydraulique lors des phases de faible demande.
Surveillez l'intensité moteur. Une hausse soudaine trahit souvent un frottement mécanique interne imminent.
Stratégie de lubrification et gestion des rechanges
Planifiez les fréquences de graissage selon la température ambiante. Utilisez des lubrifiants certifiés pour les conditions extrêmes. Une lubrification inadéquate reste la cause majeure des casses de roulements.
Stocker les composants critiques comme les garnitures et les arbres. Anticiper les besoins réduit le temps d'indisponibilité machine. Une gestion proactive des rechanges sécurise la continuité de l'exploitation.
Consultez nos protocoles de maintenance préventive de pompe industrielle pour conclure sur la stratégie.
La maîtrise du diagnostic d'une pompe industrielle repose sur une analyse rigoureuse des vibrations, des pressions et du NPSH. En appliquant ces protocoles techniques dès aujourd'hui, vous stabilisez vos rendements et prévenez des ruptures coûteuses. Anticiper ces défaillances garantit la pérennité de votre outil de production et sécurise votre avenir opérationnel.
FAQ
Comment peut-on identifier les premiers signes d'une défaillance sur une pompe industrielle ?
L'identification des symptômes repose sur une observation rigoureuse des anomalies acoustiques et vibratoires. Des bruits de claquement ou des sifflements inhabituels, souvent comparables à un roulement de gravier dans le cas de la cavitation, constituent des alertes majeures. Par ailleurs, une baisse inexpliquée du débit ou de la pression, couplée à une hausse de la consommation énergétique, indique généralement une usure interne ou une obstruction des conduits.
Il est impératif de documenter précisément la nature et la fréquence de ces manifestations. Une inspection visuelle régulière, incluant le contrôle de la qualité du lubrifiant et la recherche de fuites, permet de détecter les désordres mécaniques avant qu'ils ne provoquent un arrêt de production coûteux.
Quelles sont les méthodes techniques pour diagnostiquer précisément l'origine d'une panne ?
Le diagnostic technique s'appuie sur le croisement de données collectées via des outils de mesure de précision. L'analyse vibratoire, utilisant des accéléromètres, permet d'isoler des fréquences spécifiques révélatrices d'un désalignement, d'un balourd ou d'un jeu dans les roulements. En complément, la thermographie infrarouge identifie les points chauds sur les paliers, trahissant un défaut de lubrification ou une surcharge mécanique.
L'analyse acoustique intelligente représente également une avancée majeure, émulant le cortex auditif humain pour prédire les défaillances. En comparant les performances réelles aux courbes nominales du constructeur, les techniciens peuvent déterminer si l'origine du défaut est de nature hydraulique, mécanique ou électrique.
Pourquoi le phénomène de cavitation est-il si dangereux pour les installations ?
La cavitation survient lorsque la pression du liquide chute sous sa tension de vapeur, provoquant la formation de bulles dont l'implosion brutale génère des ondes de choc destructrices. Ce phénomène érode prématurément la roue et le corps de pompe, entraînant une chute de rendement et des vibrations intenses. Le spectre vibratoire de la cavitation se distingue par une augmentation du bruit sur une large gamme de fréquences.
Pour prévenir ce risque, il est essentiel de calculer et de surveiller la marge entre le NPSH disponible (NPSHa) et le NPSH requis (NPSHr). Une gestion optimale des pertes de charge et un tracé de tuyauterie adéquat à l'aspiration sont les garants de la longévité hydraulique de l'équipement.
Quelles actions correctives privilégier pour restaurer les performances d'une pompe ?
Une fois le diagnostic établi, les interventions peuvent varier d'un simple ajustement des paramètres de fonctionnement au remplacement des pièces d'usure telles que les garnitures mécaniques ou les roulements. L'utilisation d'un ligneur laser pour assurer la coaxialité entre l'arbre moteur et la pompe est cruciale pour réduire les contraintes radiales et la consommation électrique.
La pérennité de l'installation repose enfin sur une stratégie de maintenance prévisionnelle. Le suivi régulier des courbes de performance et une gestion proactive des pièces de rechange permettent d'anticiper les ruptures de composants et d'optimiser le cycle de vie global de la machine.
