L'essentiel à retenir : la santé d'une pompe repose sur l'équilibre entre intégrité hydraulique et stabilité mécanique. Un diagnostic rigoureux, combinant analyse du NPSH et surveillance vibratoire, permet de détecter précocement la cavitation ou l'usure des roulements. Cette vigilance systématique est cruciale pour prévenir les arrêts de production, sachant que des vibrations excessives sont souvent le signe précurseur de fuites majeures.
Le rendement énergétique d'une installation dépend directement de la santé de ses organes de transfert, car l'énergie consommée par le pompage représente souvent une part prépondérante des coûts opérationnels. Pourtant, un simple écart de pression ou un bruit de cavitation suffit à compromettre la stabilité de votre chaîne de production entière.
Nous allons détailler la méthode rigoureuse pour réaliser le diagnostic d'une pompe industrielle afin d'identifier les défaillances hydrauliques ou mécaniques et de pérenniser vos équipements.
- Diagnostic de performance d'une pompe industrielle
- 3 indicateurs pour identifier une défaillance mécanique
- Comment détecter les fuites et anomalies électriques ?
- Analyse des causes racines pour fiabiliser vos installations

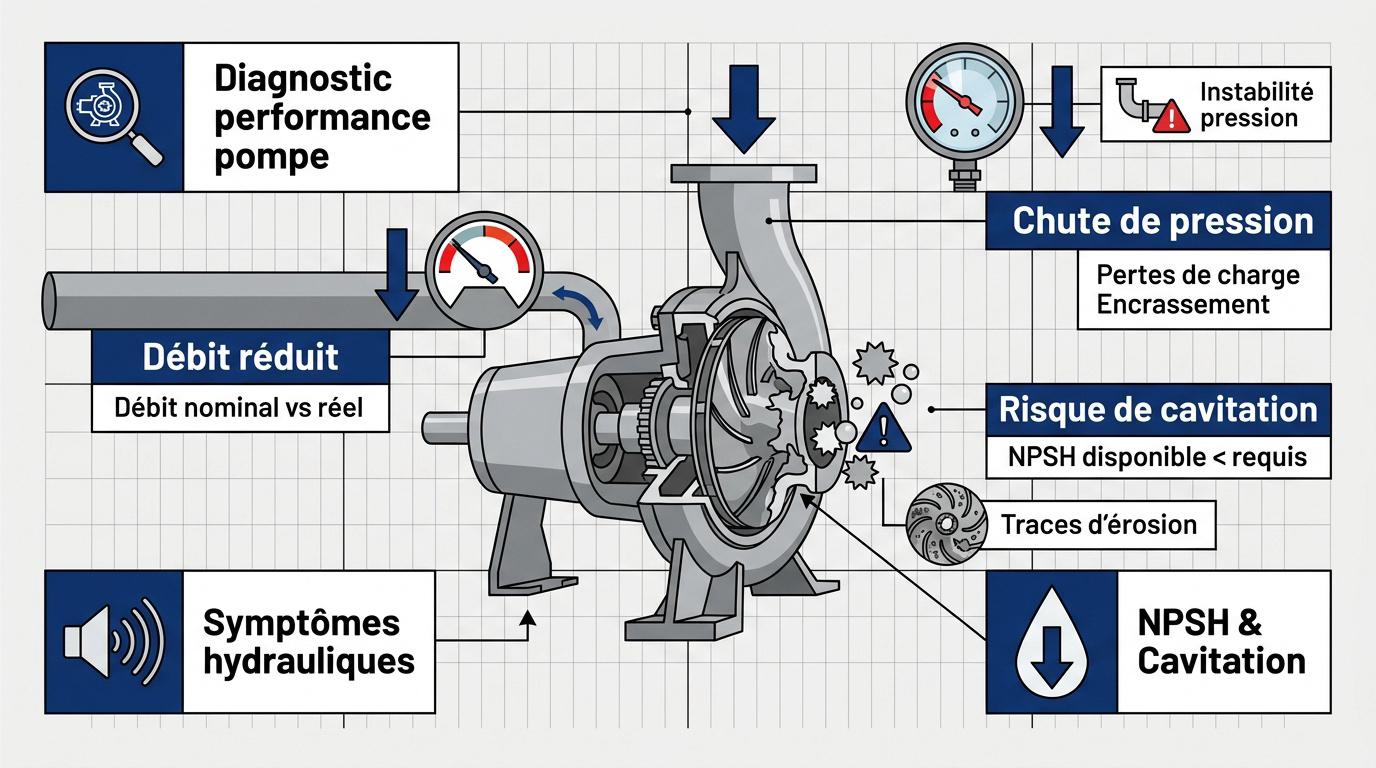

Diagnostic de performance d'une pompe industrielle
L'écart de débit, la cavitation liée au NPSH et les chutes de pression définissent la santé hydraulique d'une pompe. Un diagnostic rigoureux identifie ces défaillances pour prévenir les arrêts de production critiques en milieu industriel.
La détection précoce des anomalies évite des interventions coûteuses, car la performance d'un système est étroitement liée à la stabilité de ses paramètres hydrauliques initiaux.
Symptômes hydrauliques et chute de débit
Vous devez comparer le débit nominal théorique avec les mesures réelles relevées sur site. Utilisez des débitmètres portables pour valider la performance actuelle de votre installation industrielle. Cette étape est fondamentale.
Analysez ensuite les pertes de charge. Vérifiez l'encrassement interne des tuyauteries et l'état des vannes. Une obstruction modifie la courbe de réseau. Cela réduit drastiquement le rendement global, comme l'indique ce guide sur le diagnostic des symptômes hydrauliques.
Identifiez les bruits suspects à l'aspiration. Les instabilités de pression signalent souvent une entrée d'air parasite. Il faut isoler chaque tronçon pour localiser précisément le défaut hydraulique rencontré dans votre circuit.
Contrôle du NPSH et prévention de la cavitation
Effectuez un calcul précis de la marge de sécurité NPSH. La différence entre le disponible et le requis doit rester positive. Un écart trop faible provoque l'implosion destructrice des bulles de vapeur.
Considérez l'impact thermique sur le fluide pompé. La température modifie directement la tension de vapeur. Une hausse imprévue peut déclencher une cavitation sévère instantanément. Surveillez donc vos paramètres de process avec rigueur.
Vérifiez les diamètres de tuyauterie. Des sections trop étroites génèrent des turbulences néfastes. Assurez la conformité des aspirations pour stabiliser le flux.
Procédez à l'observation visuelle des roues après démontage. Les traces de piquage confirment l'érosion par cavitation. Remplacez les pièces endommagées sans attendre.
3 indicateurs pour identifier une défaillance mécanique
Mais au-delà des fluides, c'est souvent la mécanique interne qui trahit la machine, notamment via les vibrations et l'alignement des arbres.
Analyse vibratoire des roulements
La détection des fréquences de défaut permet d'anticiper les pannes. Les bagues intérieures et extérieures émettent des signaux spécifiques lors d'une dégradation. L'analyse spectrale permet d'isoler précisément ces anomalies mécaniques. En fait, c'est un outil redoutable pour votre maintenance prédictive.
La mesure d'enveloppe cible spécifiquement les chocs répétitifs. Cette technique anticipe la dégradation des éléments roulants avant la rupture. Elle offre une vision claire sur l'état d'usure réel. Ne négligez jamais ces alertes précoces.

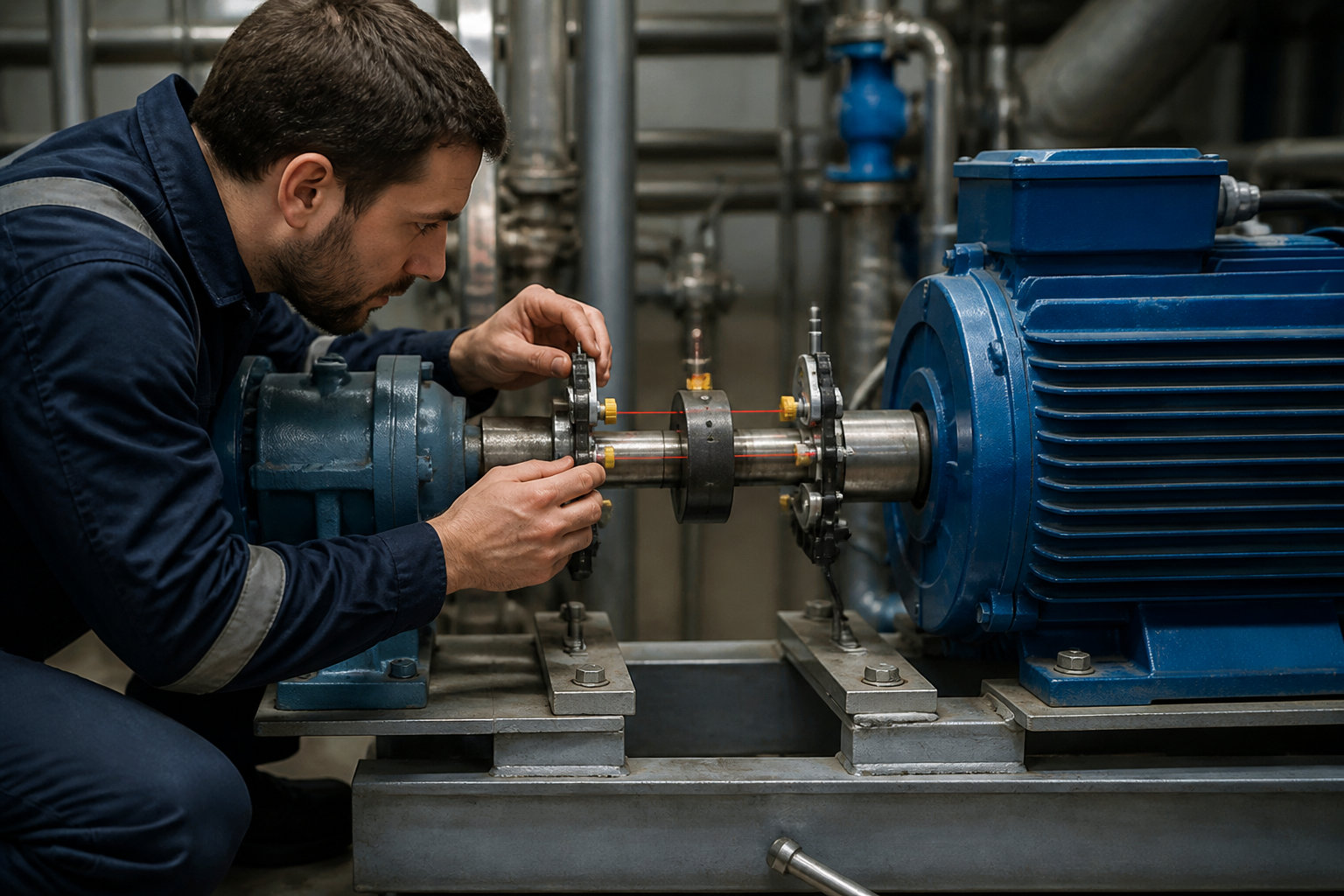

Alignement laser et accouplements
Le contrôle micrométrique du désalignement est une priorité absolue. Les écarts angulaires sollicitent inutilement les paliers de vos installations. Utilisez systématiquement un ligneur laser professionnel pour garantir la précision.
L'inspection des éléments élastiques révèle souvent des faiblesses cachées. Les flectors usés absorbent mal les chocs mécaniques. Un remplacement préventif évite la rupture brutale de l'accouplement. Vérifiez l'état du caoutchouc régulièrement.
La correction de la position du moteur stabilise l'ensemble cinématique. Caler précisément les pattes garantit la stabilité du montage. La longévité des composants en dépend directement.
Impact de la lubrification sur les paliers
L'analyse chimique du lubrifiant usagé identifie les polluants internes. La présence de particules métalliques révèle une usure anormale des surfaces. C'est un indicateur direct de la santé des paliers. Changez l'huile selon les préconisations.
La surveillance de l'échauffement thermique prévient le grippage. Une viscosité inadaptée augmente les frictions internes du système. Le palier chauffe et risque alors une défaillance définitive immédiate.
Le respect des fréquences de graissage assure la pérennité du matériel. Trop de graisse s'avère aussi nocif que pas assez. Suivez donc les abaques du constructeur scrupuleusement.
Comment détecter les fuites et anomalies électriques ?
Pourtant, même une mécanique parfaite peut s'arrêter net si l'étanchéité flanche ou si le moteur subit des contraintes électriques invisibles.

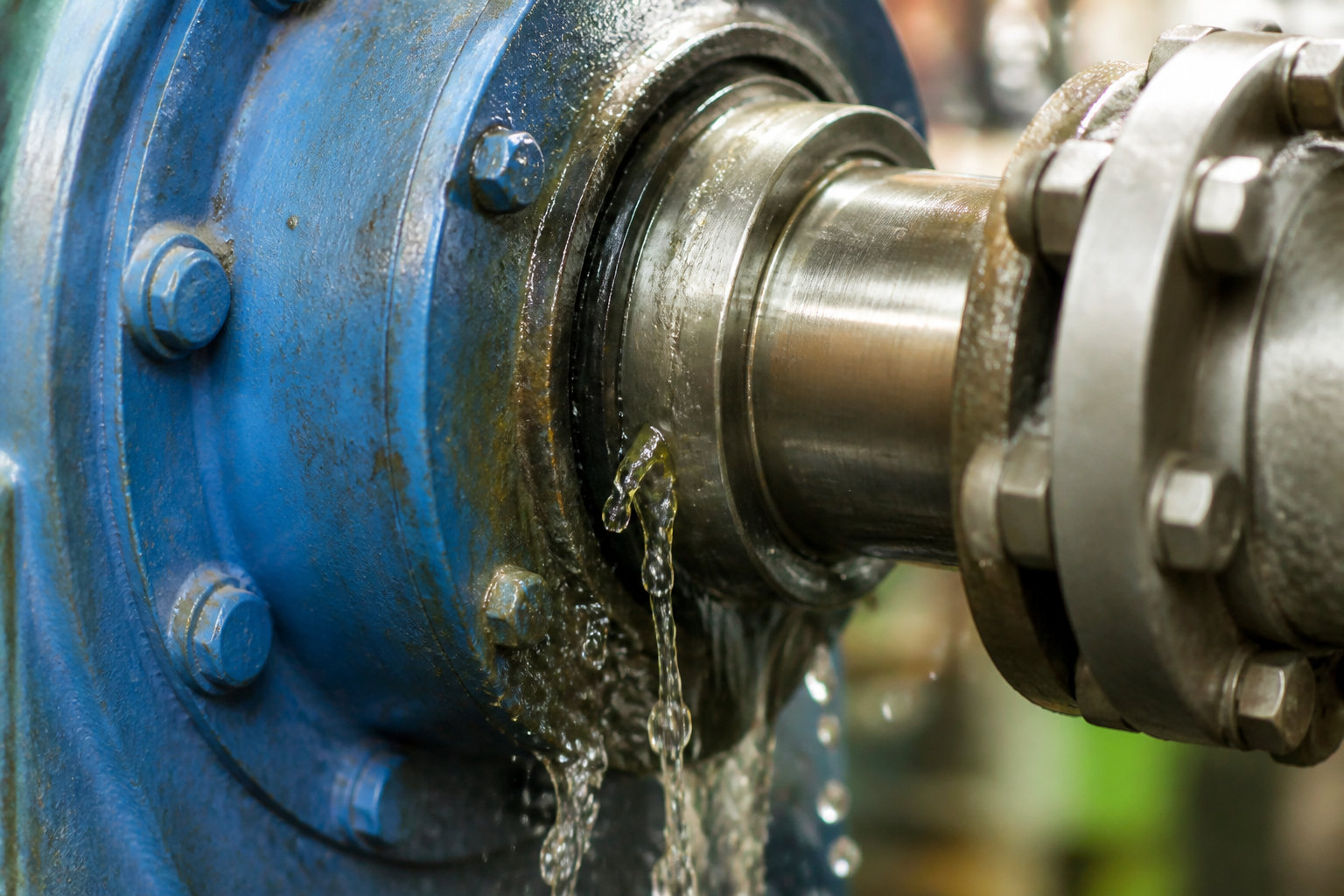

Étanchéité et garnitures mécaniques
L'inspection des faces de friction constitue votre première ligne de défense. Les rayures indiquent souvent la présence de particules abrasives. Une garniture étanche demeure le garant de la sécurité. Observez les traces de cristallisation.
- Usure des faces de friction
- Défaillance des joints toriques
- Défaut de lubrification de la garniture
- Vibrations excessives de l'arbre
La vérification du système de rinçage s'avère indispensable. Un débit insuffisant provoque la surchauffe des joints. L'intégrité des joints secondaires doit être contrôlée. Nettoyez les circuits de refroidissement régulièrement.
Le diagnostic des fuites précotées révèle des failles structurelles. Les vibrations excessives déchaussent parfois les grains. La pression doit rester dans les limites nominales. Un montage soigné évite bien des déboires opérationnels ultérieurs.
Protection thermique et stabilité moteur
Effectuez une mesure de l'intensité sur chaque phase. Un déséquilibre électrique signale un problème d'enroulement. Utilisez une pince ampèremétrique de précision. Comparez les valeurs avec la plaque signalétique.
Le réglage des protections thermiques conditionne l'avenir de votre installation. Le disjoncteur doit être calibré sur l'intensité réelle. Un déclenchement intempestif cache souvent un échauffement moteur. Vérifiez l'isolement des bobinages à l'aide d'un mégohmmètre. C'est indispensable.
Considérez l'influence des variateurs de fréquence. Les harmoniques génèrent parfois des courants de fuite. Protégez vos roulements contre les décharges électriques.
Analyse des causes racines pour fiabiliser vos installations
En fait, réparer ne suffit pas ; il faut comprendre pourquoi la panne survient pour pérenniser votre exploitation et optimiser vos coûts.
Protocole RCA contre la récurrence
Appliquez systématiquement l'arbre de décision technique. Remontez à la source réelle du problème rencontré. Ne vous contentez pas de traiter le symptôme visible.
Identifiez les facteurs environnementaux. Les contraintes de tuyauterie ou les variations de process comptent. Analysez les conditions opératoires lors de la défaillance.
Une procédure efficace pour le diagnostic implique l'identification du problème, la compréhension de son origine, la correction de la cause, et le suivi rigoureux des réparations effectuées.
Documentez rigoureusement chaque intervention. Notez chaque pièce remplacée et chaque réglage effectué. La traçabilité garantit une maintenance plus efficace demain.
Calcul du TCO et remise en service
Intégrez les coûts de maintenance curative. Le TCO inclut les pièces et les arrêts de production. La maintenance prédictive devient alors un investissement rentable.
| Symptôme | Cause probable | Action de maintenance | Criticité |
|---|---|---|---|
| Chute de débit | Aspiration bouchée | Nettoyage crépine | Haute |
| Vibrations élevées | Désalignement | Lignage laser | Moyenne |
| Fuite garniture | Usure joint | Remplacement kit | Haute |
| Surchauffe moteur | Sous-tension | Contrôle électrique | Moyenne |
| Cavitation | NPSH insuffisant | Révision circuit | Haute |
Suivez un protocole de remise en service. Validez chaque étape avant de relancer la production. Vérifiez le sens de rotation et l'amorçage. Un test en charge confirme la conformité. Ne précipitez jamais cette phase.
Planifiez vos actions futures. Anticipez les besoins en pièces de rechange critiques. La continuité de service dépend de votre organisation proactive.
Maîtriser le diagnostic d'une pompe industrielle exige une analyse rigoureuse des paramètres hydrauliques, mécaniques et électriques pour identifier la cause racine des défaillances. En agissant dès les premiers signaux vibratoires ou chutes de pression, vous garantissez la pérennité de vos installations et optimisez votre rentabilité opérationnelle. Anticipez dès aujourd'hui pour transformer chaque intervention en un levier de performance durable.
FAQ
Quels sont les signes précurseurs d'une baisse de performance hydraulique sur une pompe ?
Une diminution notable du débit est souvent le premier indicateur d'une anomalie. Elle peut résulter d'une obstruction des tuyauteries, d'un encrassement interne ou d'une usure prononcée de la roue. Vous pourriez également observer des variations de pression anormales, une pression de refoulement trop basse signalant généralement une perte de charge excessive ou une fuite dans le réseau.
Par ailleurs, des bruits inhabituels comme des sifflements ou des claquements, ainsi que des vibrations excessives, doivent vous alerter. Ces symptômes traduisent souvent des phénomènes de cavitation ou des prises d'air qui, s'ils ne sont pas traités, dégradent rapidement le rendement énergétique et l'intégrité de votre installation.
Comment peut-on prévenir le phénomène de cavitation au sein de vos installations ?
La prévention repose sur le contrôle rigoureux du NPSH (Net Positive Suction Head). Il est impératif que le NPSH disponible dans votre système soit supérieur au NPSH requis par la pompe. Pour ce faire, vous pouvez augmenter la pression à l'aspiration en surélevant le réservoir ou réduire les pertes de charge en optimisant le diamètre des tuyauteries et en limitant le nombre de coudes.
La surveillance de la température du fluide est également capitale, car une hausse thermique augmente la tension de vapeur et favorise l'implosion des bulles de vapeur. Un diagnostic régulier des performances et une analyse des traces de piquage sur les roues vous permettront d'identifier et de corriger ces instabilités avant qu'elles ne causent des dommages irréversibles.
Pourquoi l'analyse vibratoire est-elle essentielle pour la santé de vos roulements ?
L'analyse vibratoire agit comme un outil de maintenance prédictive redoutable en détectant les fréquences de défaut spécifiques aux bagues ou aux éléments roulants. Elle permet d'identifier la nature exacte et la gravité d'une anomalie mécanique, telle qu'un défaut de lubrification ou une usure prématurée, bien avant qu'une rupture brutale ne survienne.
En isolant ces signaux grâce à l'analyse spectrale, vous pouvez planifier vos interventions de manière ciblée. Cela évite les arrêts de production imprévus et garantit que vos roulements fonctionnent dans leurs plages nominales, prolongeant ainsi considérablement la durée de vie de vos équipements rotatifs.
Quel est l'impact d'un mauvais alignement d'arbre sur la fiabilité globale de la pompe ?
Un désalignement entre le moteur et la pompe, qu'il soit angulaire ou parallèle, impose des contraintes mécaniques sévères aux accouplements, aux joints et aux paliers. Ces forces parasites génèrent un échauffement anormal et des vibrations qui accélèrent l'usure de tous les composants internes, augmentant ainsi votre consommation énergétique.
L'utilisation d'un système d'alignement laser professionnel permet de corriger ces écarts avec une précision micrométrique. En assurant une parfaite concentricité des arbres, vous réduisez les risques de défaillances catastrophiques et optimisez la stabilité de l'ensemble moteur-pompe pour une exploitation pérenne.
Comment diagnostiquer efficacement l'origine d'une fuite au niveau de l'étanchéité ?
Le diagnostic commence par une inspection visuelle des faces de friction de la garniture mécanique, où des rayures ou des traces de cristallisation révèlent souvent la présence de particules abrasives. Vous devez également vérifier le système de rinçage, car un débit insuffisant entraîne une surchauffe des joints et une perte prématurée d'étanchéité.
Les fuites peuvent aussi être la conséquence indirecte de vibrations excessives de l'arbre qui déchaussent les grains de la garniture. En identifiant la cause racine, qu'il s'agisse d'une défaillance des joints toriques ou d'un défaut de lubrification, vous pourrez intervenir précisément pour restaurer l'intégrité hydraulique de votre matériel.
Quelles vérifications électriques effectuer en cas de surchauffe du moteur ?
Il convient de mesurer l'intensité sur chaque phase à l'aide d'une pince ampèremétrique pour détecter un éventuel déséquilibre, souvent signe d'un défaut d'enroulement. Comparez systématiquement ces valeurs aux données de la plaque signalétique pour vous assurer que le moteur ne travaille pas en surcharge.
Parallèlement, vérifiez le réglage des protections thermiques et l'isolement des bobinages avec un mégohmmètre. Si vous utilisez des variateurs de fréquence, soyez vigilants face aux harmoniques qui peuvent générer des courants de fuite nocifs pour vos roulements, et assurez-vous que la ventilation du moteur n'est pas obstruée.
