Fuite sur une pompe industrielle : origines, risques et solutions durables
L'essentiel à retenir : une fuite sur pompe industrielle résulte souvent d'une défaillance de la garniture mécanique ou d'une cavitation érodant les matériaux. Identifier ces anomalies permet d'éviter une chute de rendement hydraulique et des dommages moteur critiques. Une chute de pression de 10 % suffit d'ailleurs à signaler une défaillance d'étanchéité interne avant toute fuite externe visible.
Une chute de pression de seulement 10 % suffit souvent à signaler une défaillance d'étanchéité interne bien avant qu'un liquide ne devienne visible à l'extérieur de la machine. Ce constat factuel souligne la subtilité des premiers signes de dégradation mécanique au sein des parcs de pompage.
Pourtant, on finit souvent par ne réagir qu'au moment où les bruits de crépitement ou les fuites massives imposent un arrêt de production coûteux. Cet article analyse les origines de toute fuite sur une pompe industrielle et propose des protocoles de maintenance proactive pour garantir la pérennité de vos installations.
- Identification et diagnostic technique d'une fuite sur pompe industrielle
- Origines mécaniques et dégradations des composants d'étanchéité
- Conséquences opérationnelles et risques pour la chaîne de production
- Stratégies de maintenance durable et restauration des équipements
Identification et diagnostic technique d'une fuite sur pompe industrielle
Une fuite sur pompe industrielle provient majoritairement de la garniture mécanique ou de micro-fissures du carter. Le diagnostic repose sur l'analyse des traces de cristallisation et des bruits de crépitement, signes d'une entrée d'air imminente.
La détection précoce des anomalies constitue le premier rempart contre une dégradation majeure des performances hydrauliques de vos installations.

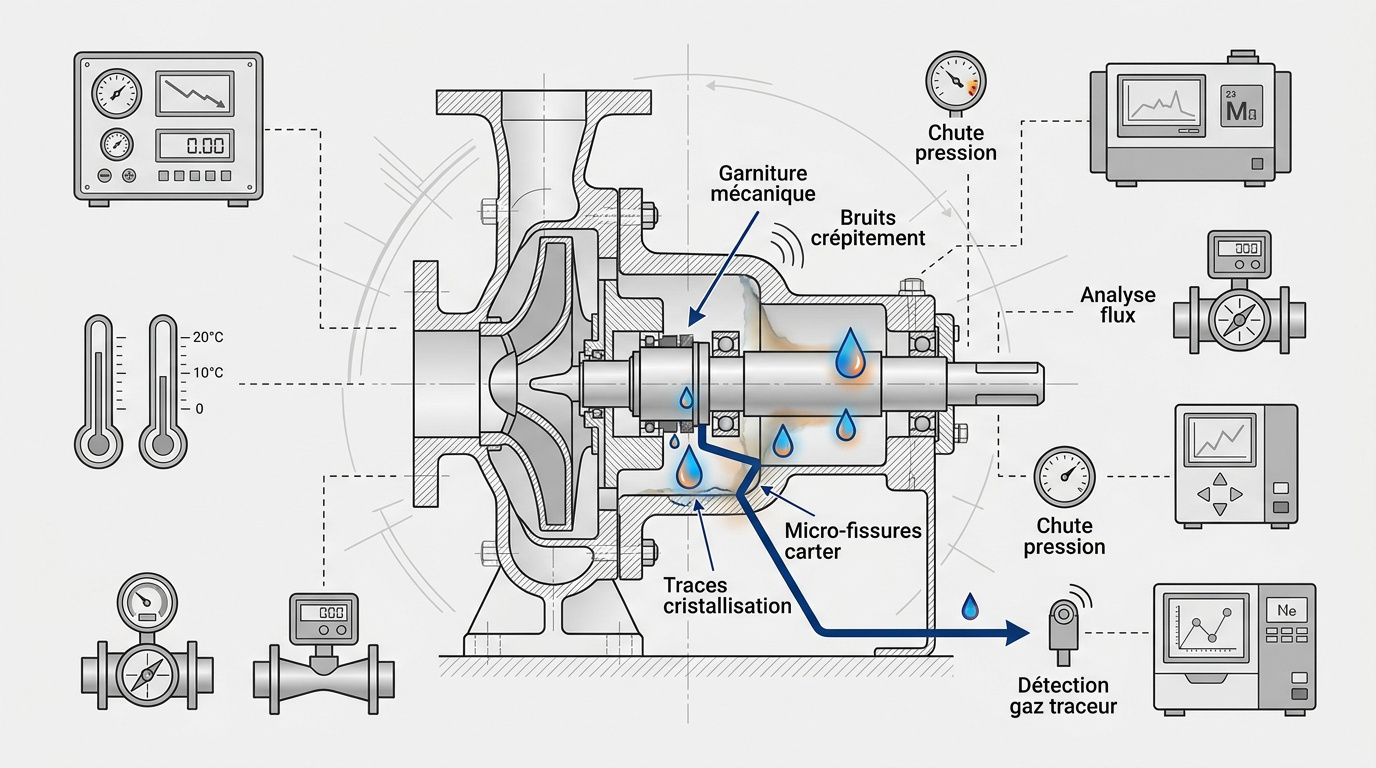

Localisation précise du suintement entre l'arbre et le carter
Distinguer un suintement de la boîte à garniture d'une fissure structurelle est impératif. Le joint laisse souvent s'échapper un goutte-à-goutte régulier. À l'inverse, une fissure sur le corps présente un suintement diffus. L'examen visuel statique demeure ici indispensable.
L'observation des dépôts externes révèle l'historique du dysfonctionnement. Des traces de cristallisation ou des colorations atypiques signalent un passage de fluide. Ces résidus secs trahissent souvent une fuite intermittente, parfois invisible lors des phases de fonctionnement nominal.
Pour les défauts d'étanchéité indécelables à l'œil nu, le recours à la détection par gaz traceur s'avère une solution technique redoutable.
Analyse des paramètres de pression et de température anormaux
Une surveillance rigoureuse du débit au refoulement permet d'anticiper les ruptures. Souvent, une chute de pression inexpliquée survient bien avant l'apparition du liquide. Cette variation signale une perte d'étanchéité interne imminente.
Les bruits de crépitement ne doivent jamais être ignorés par les opérateurs. Ce phénomène acoustique traduit une entrée d'air parasite dans le circuit. Cela compromet la stabilité du flux et fragilise l'intégrité globale du système.
Une analyse approfondie de la fuite de garniture mécanique permet de confirmer si l'origine provient d'une erreur de montage initiale.
Une chute de pression de 10% suffit à signaler une défaillance d'étanchéité interne avant toute fuite externe.

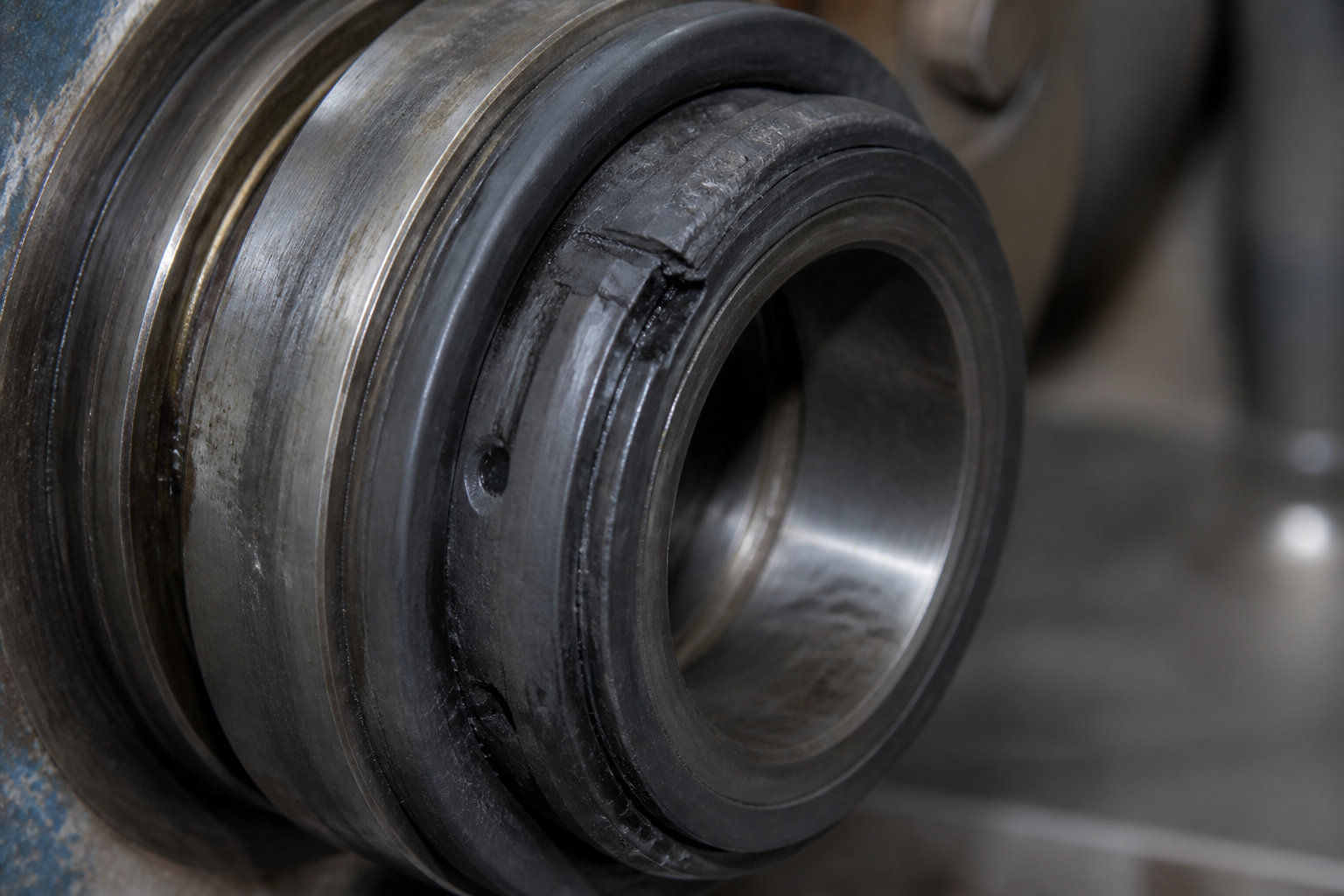

Origines mécaniques et dégradations des composants d'étanchéité
Mais au-delà des symptômes visibles, ce sont souvent des contraintes mécaniques invisibles qui martyrisent vos équipements de pompage.
Effets du désalignement laser sur la face de la garniture
Un mauvais alignement entre le moteur et la pompe crée une usure asymétrique. Les faces de la garniture s'écartent par intermittence, laissant passer le fluide de process.
Les vibrations excessives fatiguent prématurément les matériaux. À terme, cela provoque des micro-fissures sur les composants rigides de l'étanchéité, rendant la fuite inévitable.
Incompatibilité chimique des élastomères avec les fluides process
La nature chimique du fluide influence directement la tenue des joints. Une acidité élevée ou une viscosité inadaptée peut faire gonfler ou durcir les élastomères. Il est donc impératif d'étudier le choix d'une pompe industrielle selon le fluide.
Un joint torique qui perd sa souplesse ne remplit plus sa fonction. L'étanchéité statique est alors rompue, même sans mouvement d'arbre.
Conséquences de la cavitation sur la porosité des matériaux
L'implosion des bulles de vapeur ronge les surfaces internes. Cette érosion mécanique crée une porosité anormale sur le corps de pompe et les portées de joints.
Cette dégradation structurelle se manifeste par plusieurs phénomènes critiques :
- Impact sur la turbine
- Formation de micro-fissures structurelles
- Perte de matière sur le carter

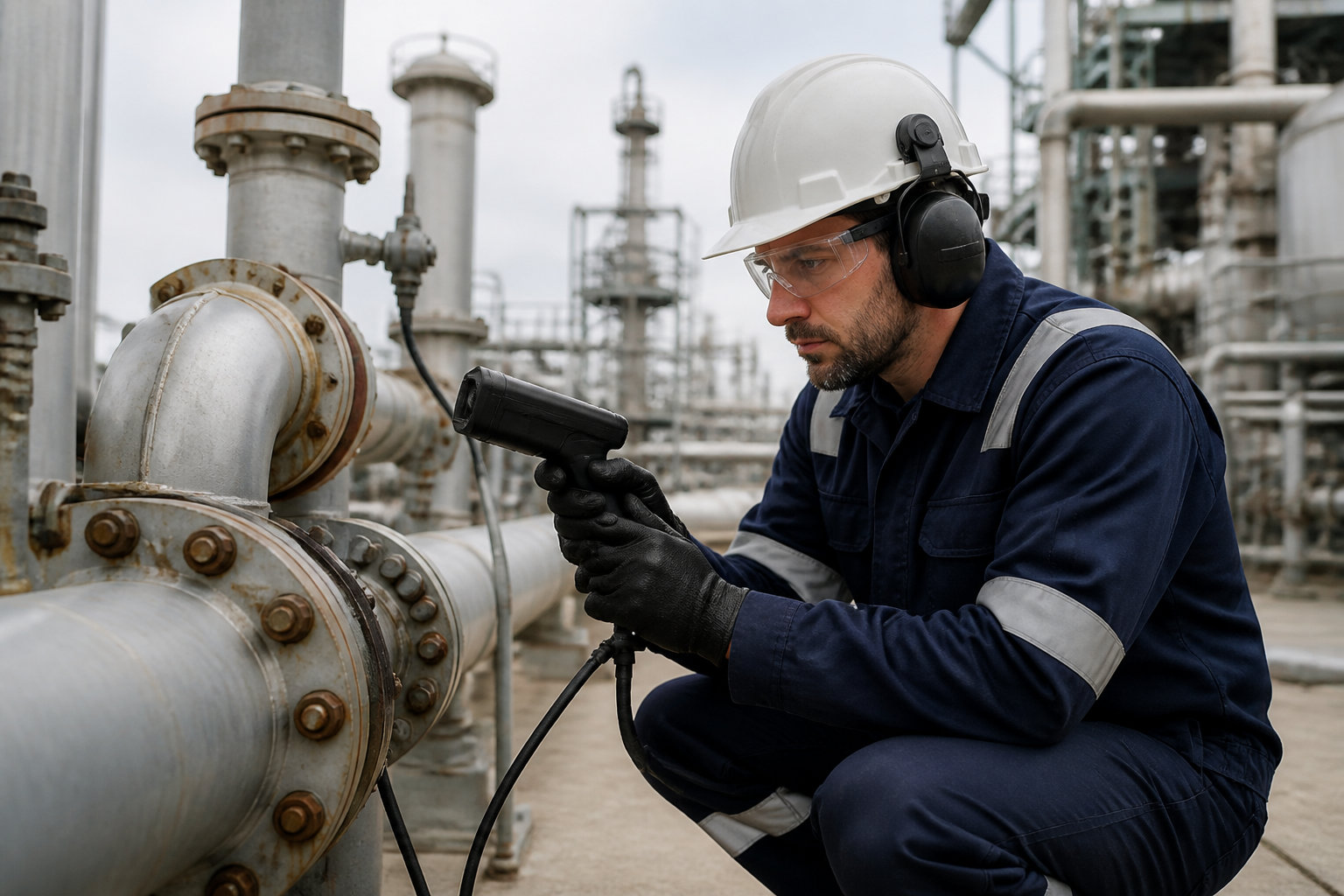

Conséquences opérationnelles et risques pour la chaîne de production
Une fuite non traitée n'est pas qu'un problème de propreté, c'est un gouffre financier qui menace l'ensemble de votre chaîne de production.
Dégradation du rendement hydraulique et surconsommation électrique
Le reflux interne du fluide diminue drastiquement le rendement. La pompe doit travailler plus pour maintenir le débit souhaité, gaspillant ainsi une énergie précieuse.
Les coûts énergétiques s'envolent pour compenser la chute de pression. Ce surcroît de travail thermique fatigue également le moteur électrique associé. Une gestion rigoureuse via la détection des émissions fugitives limite cet impact environnemental.
La performance globale de l'installation chute. Le coût de l'inaction dépasse souvent celui de la réparation.
Risques de dommages collatéraux sur les roulements et le moteur
Le fluide fuyant contamine souvent l'huile de lubrification des roulements. Cela entraîne une dégradation rapide des billes et des pistes de roulement.
Un fonctionnement à sec peut provoquer le grippage des composants. Sans étanchéité, le refroidissement des faces de friction n'est plus assuré correctement.
| Composant | Risque de fuite | Impact production | Gravité |
|---|---|---|---|
| Roulements | Grippage | Arrêt machine | Élevée |
| Moteur | Court-circuit | Panne totale | Critique |
| Garniture | Rupture | Perte de fluide | Moyenne |
| Arbre | Rayures | Usure prématurée | Significative |

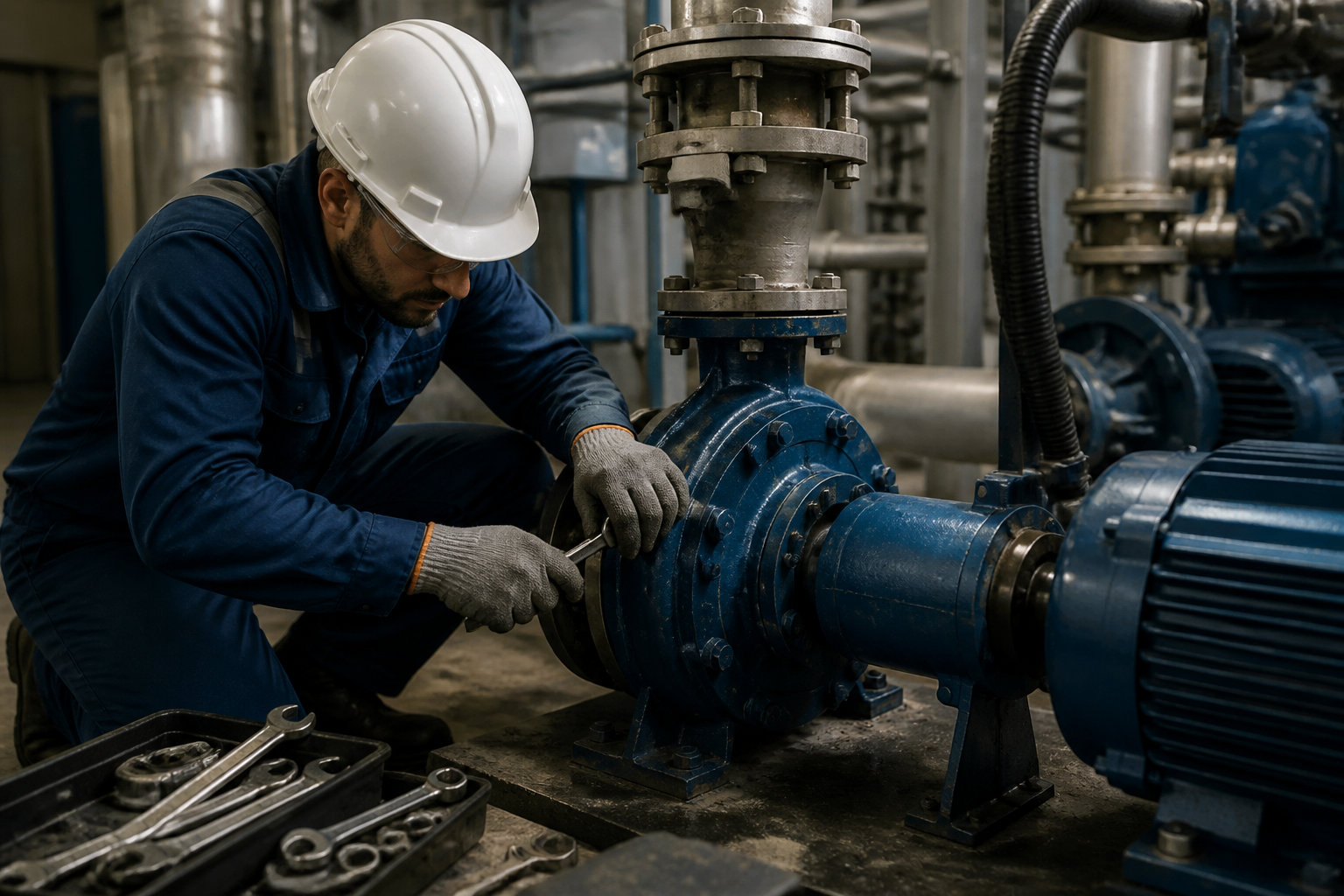

Stratégies de maintenance durable et restauration des équipements
Pour stopper cette spirale de défaillances, il faut passer d'une maintenance réactive à une stratégie de fiabilité proactive.
Installation de capteurs de vibration pour la surveillance prédictive
L'analyse spectrale des mouvements permet de paramétrer des alertes précoces. On détecte les anomalies de fréquence avant que le joint ne lâche physiquement. Cette approche transforme radicalement la maintenance des pompes industrielles en anticipant les ruptures.
L'ajout de systèmes de filtration magnétique protège les faces de joint. Les particules abrasives sont capturées avant d'endommager les surfaces de friction sensibles. Cela préserve l'intégrité mécanique du système.
La surveillance continue réduit les arrêts. C'est le pilier de l'usine connectée.
Restauration par bagues en céramique et gestion du stock critique
Le revêtement laser ou l'usage de bagues en céramique restaure les portées d'arbre. Ces solutions sont souvent plus durables qu'un remplacement standard du corps. La dureté de la céramique limite l'érosion future.
Un guide de gestion des kits d'étanchéité limite l'indisponibilité des machines. Stocker les pièces critiques permet d'intervenir en quelques heures seulement. Consultez ce guide d'intégration des pompes pour la partie prévention.
La maintenance préventive coûte 3 fois moins cher qu'une réparation en urgence après rupture.
La détection précoce des anomalies de pression et l'analyse des vibrations sont cruciales pour prévenir l'usure des garnitures mécaniques. En adoptant une maintenance proactive, vous garantissez la pérennité de vos installations tout en évitant des arrêts de production coûteux. Anticipez dès aujourd'hui chaque fuite de pompe industrielle pour transformer vos contraintes techniques en une performance opérationnelle durable.
FAQ
Quels sont les signes précurseurs d'une fuite sur une pompe industrielle ?
L'identification d'une défaillance repose sur une observation rigoureuse des signes visibles et des performances opérationnelles. L'apparition de traces de cristallisation, de dépôts colorés (souvent verts ou rosés) autour de l'arbre, ou de suintements sous le carter constitue une alerte majeure. Ces indices révèlent une rupture de l'étanchéité statique ou dynamique, souvent localisée au niveau de la garniture mécanique.
Par ailleurs, une dégradation des paramètres de fonctionnement, telle qu'une chute de pression inexpliquée ou une surchauffe du moteur, signale une perte d'efficacité hydraulique. Des bruits de crépitement ou des vibrations anormales peuvent également trahir une entrée d'air ou un début de cavitation, compromettant l'intégrité structurelle de l'équipement.
Quelles sont les causes principales de défaillance de l'étanchéité ?
Les origines d'une fuite sont multiples et souvent interdépendantes. La cavitation, par l'implosion de bulles de vapeur, ronge les surfaces internes et crée une porosité néfaste. De plus, une incompatibilité chimique entre le fluide process et les élastomères peut provoquer un durcissement ou un gonflement des joints, rendant ces derniers inopérants face aux contraintes de pression.
Les facteurs mécaniques, tels qu'un désalignement entre le moteur et la pompe ou l'usure prématurée des roulements, génèrent des vibrations excessives. Ces sollicitations fatiguent les faces de friction de la garniture mécanique, entraînant des micro-fissures. Enfin, un manque de lubrification ou une installation défectueuse figurent parmi les causes humaines et de maintenance les plus fréquentes.
Quels risques une fuite non traitée fait-elle peser sur la production ?
Une fuite persistante engendre une réaction en chaîne de dommages collatéraux. Sur le plan opérationnel, elle provoque une baisse de débit et une surconsommation électrique notable, car la pompe doit compenser les pertes internes. À terme, le fluide fuyant peut contaminer les roulements ou causer des courts-circuits au niveau du moteur, menant à un arrêt de production coûteux et imprévu.
Au-delà des pertes financières, les risques environnementaux liés à la contamination par des fluides potentiellement corrosifs ou toxiques ne doivent pas être négligés. L'escalade des dégâts mécaniques peut transformer une simple opération de maintenance en un remplacement complet et onéreux de l'unité de pompage.
Comment assurer une étanchéité durable sur vos installations de pompage ?
La mise en œuvre d'une stratégie de maintenance proactive est essentielle pour garantir la longévité des équipements. Cela inclut le contrôle régulier de la qualité des lubrifiants et l'utilisation de capteurs de vibration pour détecter les anomalies avant la rupture physique. L'adoption de solutions techniques avancées, comme les pompes à accouplement magnétique pour une étanchéité totale ou l'usage de bagues en céramique, renforce la résistance face aux fluides agressifs.
L'installation de systèmes de filtration magnétique peut également protéger les faces de la garniture contre les particules abrasives. Enfin, un planning de maintenance préventive rigoureux, associé à l'emploi de personnel qualifié, permet de réduire les coûts opérationnels de manière significative, la prévention s'avérant bien moins onéreuse que les réparations d'urgence.
