L'essentiel à retenir : la pompe à membrane garantit un transfert hermétique et sécurisé des fluides complexes grâce à une séparation totale entre le mécanisme et le produit. Cette technologie préserve l'intégrité des substances sensibles au cisaillement tout en supportant des pressions de 172 bars. Sa capacité d'auto-amorçage et sa résistance à la marche à sec optimisent la fiabilité de vos installations industrielles.
Une membrane flexible peut supporter jusqu'à 15 000 heures de fonctionnement avant de montrer des signes de fatigue mécanique. Pourtant, malgré cette endurance remarquable, la pompe à membrane est souvent confrontée à des défis d'usure prématurée ou de perte de rendement lorsque les conditions de pression ou la nature des fluides ne sont pas parfaitement maîtrisées.
Cet article analyse les capacités techniques de cette technologie volumétrique et définit les limites opérationnelles à respecter pour garantir la pérennité de vos installations industrielles.
- Fonctionnement et technologie de la pompe à membrane
- Critères de sélection selon la motorisation et les matériaux
- Pourquoi privilégier cette technologie pour les fluides complexes ?
- 3 leviers pour accroître la durée de vie des installations
Fonctionnement et technologie de la pompe à membrane
La pompe à membrane utilise un principe volumétrique sans contact pour transférer des fluides abrasifs ou visqueux. Elle atteint 172 bars de pression, supporte 95 °C et garantit une étanchéité totale sans garniture mécanique grâce à sa conception hermétique.
Le passage d'un système de pompage classique à cette technologie permet souvent d'éliminer des coûts de maintenance cachés que vous subissez peut-être actuellement sans le savoir.

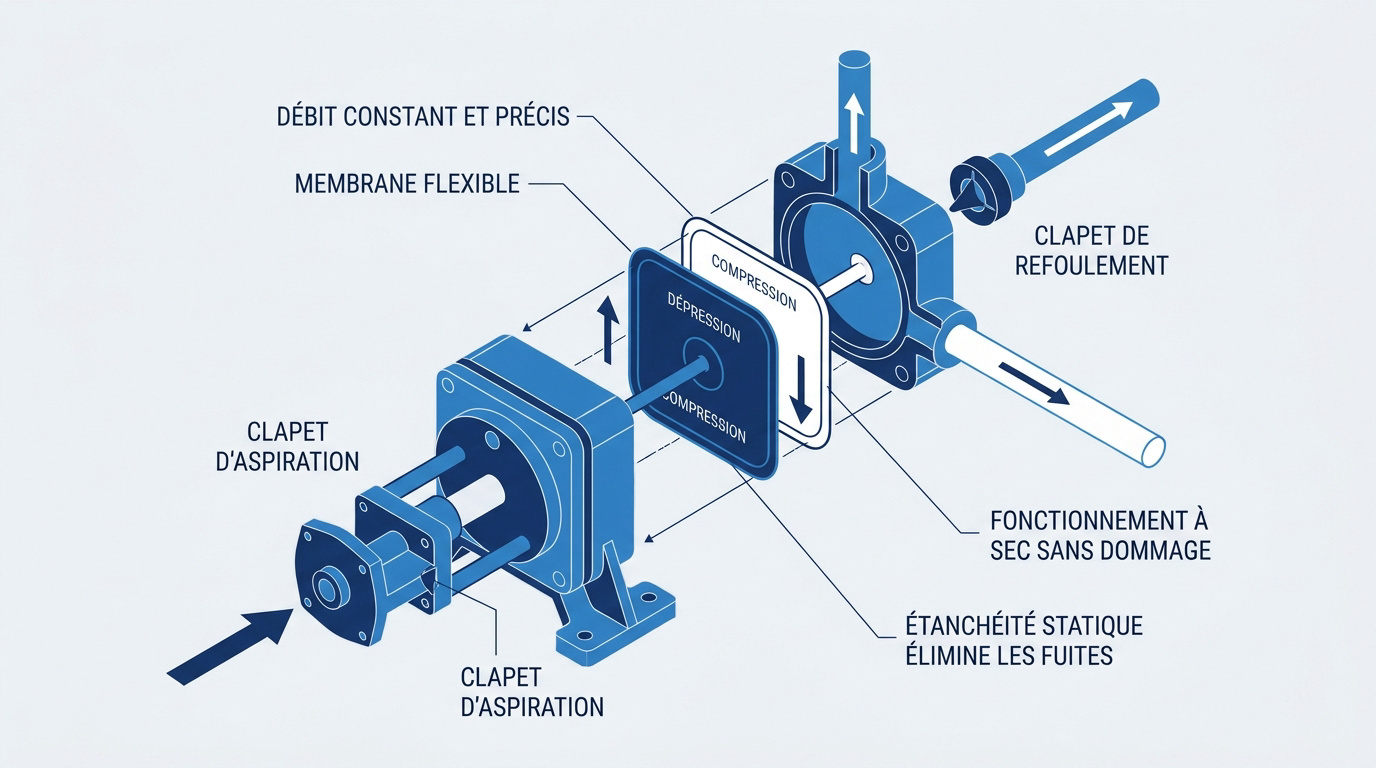

Principe volumétrique et étanchéité statique
Une membrane flexible sépare hermétiquement le mécanisme interne du fluide pompé. Cette barrière physique élimine tout frottement mécanique direct. Le système prévient ainsi toute contamination croisée lors des transferts.
L'action synchronisée des clapets d'aspiration et de refoulement dirige précisément le flux liquide. Cette technologie sans contact préserve l'intégrité des composants face aux substances agressives.
L'étanchéité statique supprime définitivement les risques de fuites. Contrairement aux garnitures traditionnelles, ce dispositif assure un confinement total, même pour les produits chimiques les plus corrosifs.
Mécanisme de transfert alternatif
Le cycle de déformation de la membrane repose sur un mouvement alternatif rigoureux. Ce déplacement crée successivement une dépression puis une compression. Vous obtenez ainsi un débit constant, idéal pour un dosage industriel précis.
Cette conception robuste autorise un fonctionnement à sec prolongé. Les composants internes ne subissent aucun dommage thermique ou mécanique, même en l'absence temporaire de liquide dans la chambre.
Une surveillance régulière évite les causes de pannes de pompes. La Pompe à membrane : usages et limites doit être maîtrisée pour garantir la continuité de votre exploitation.
Critères de sélection selon la motorisation et les matériaux
Après avoir compris la mécanique interne, il faut se pencher sur le choix du moteur et des matériaux de construction.

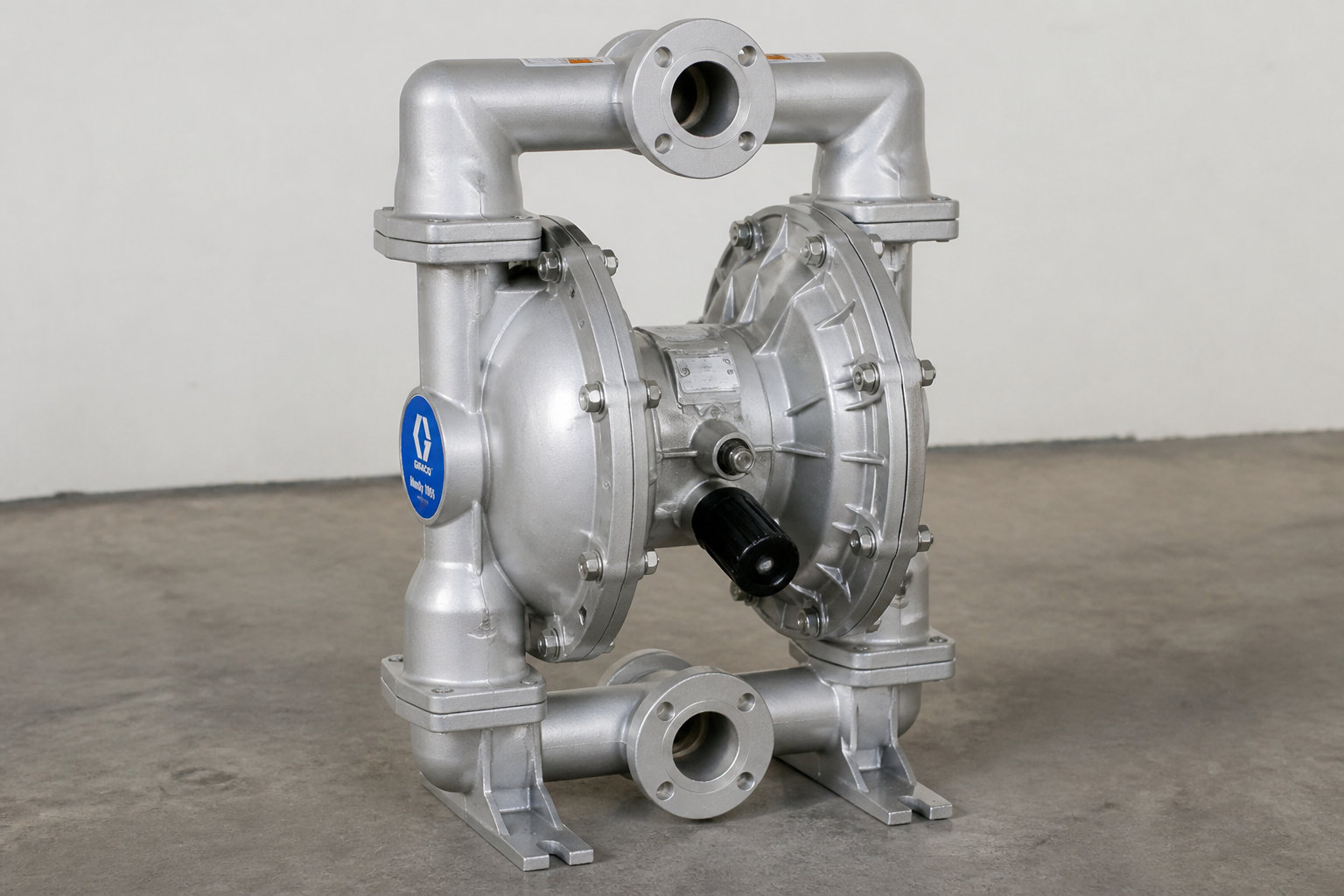

Comparaison entre motorisation pneumatique et électrique
Le rendement énergétique des pompes pneumatiques (AODD) oscille entre 10 % et 17 %. À l'opposé, les modèles électriques (EODD) atteignent 83 %. La simplicité des systèmes à air demeure toutefois un atout majeur.
L'air comprimé garantit une sécurité totale en zones ATEX. Aucun risque d'étincelle électrique n'est possible avec cette motorisation. C'est un choix pragmatique pour manipuler des solvants inflammables ou des alcools.
La précision de pilotage varie selon la technologie choisie. En fait, le choix dépend de votre besoin de régulation :
- Pneumatique : auto-régulation naturelle
- Électrique : contrôle précis via variateur
Compatibilité chimique et choix des polymères
Le PTFE s'impose face aux acides concentrés et agressifs. C'est le matériau de référence pour la chimie lourde. Sa structure moléculaire inerte supporte des températures atteignant 100 °C sans dégradation.
Le PE HD est privilégié pour les fluides très abrasifs. Ce polymère limite l'érosion des parois internes lors du transfert de boues. Il s'avère plus économique pour les usages industriels courants.
L'usage de l'inox 316L est indispensable pour l'hygiène FDA. Ce matériau prévient toute contamination dans le secteur agroalimentaire. Vous pouvez opter pour un corps de pompe en inox 316 pour garantir la pureté de vos process.
Pourquoi privilégier cette technologie pour les fluides complexes ?
Au-delà des matériaux, la capacité à gérer des textures difficiles rend cette technologie indispensable dans certains secteurs.

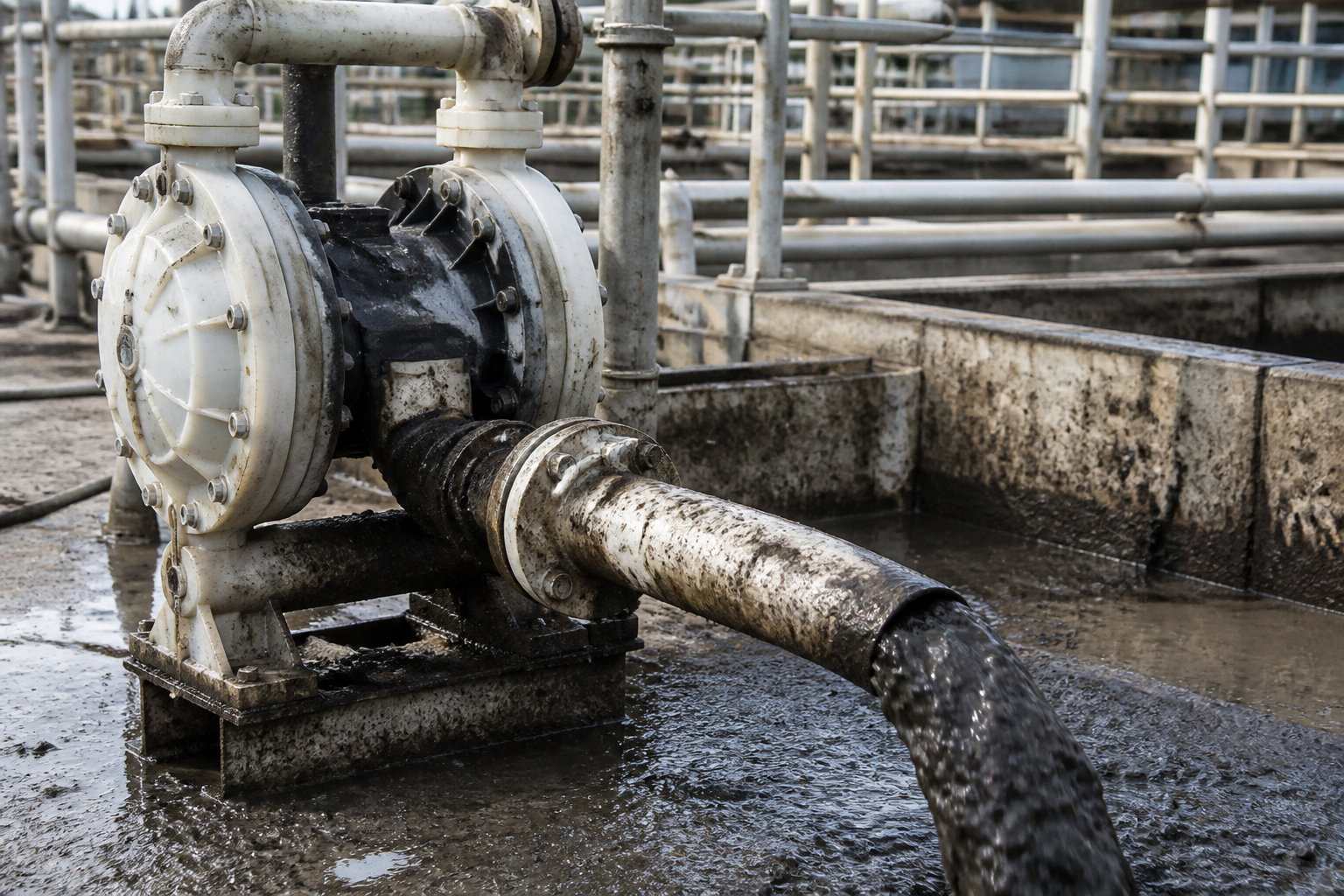

Gestion des produits visqueux et chargés
Le transfert des boues et des pâtes gagne en efficacité. La densité du fluide ne bloque jamais la pompe. Le débit reste constant malgré la charge.
Les fluides sensibles comme les émulsions nécessitent une attention particulière. La membrane préserve l'intégrité du produit sans contrainte mécanique.
La technologie à membrane est la seule capable de transférer des fluides fragiles sans altérer leur structure moléculaire par cisaillement.
Les particules solides en suspension circulent librement. L'usure des pièces mobiles est ainsi évitée.
Déploiement dans les secteurs Marine et Énergie
Le pompage de cale et le transfert d'hydrocarbures exigent une fiabilité totale. Le milieu salin impose une robustesse sans faille. Ces dispositifs gèrent les mélanges huileux efficacement.
Les corps en aluminium ou en fonte garantissent une solidité maximale. Vous pouvez opter pour des pompes à membranes aluminium Tapflo pour ces environnements. La résistance mécanique est exemplaire.
L'auto-amorçage devient un atout majeur pour vos installations déportées. Les sites isolés bénéficient d'une mise en route simplifiée. La performance reste stable en toute circonstance.
3 leviers pour accroître la durée de vie des installations
Pour garantir une performance durable, une stratégie de maintenance rigoureuse et une régulation des flux s'imposent.
Maintenance préventive et gestion des diaphragmes
Diagnostiquer les signes d'usure prématurée des membranes est impératif. Vous devez surveiller l'apparition de micro-fissures. La perte de souplesse du matériau signale souvent une fin de cycle imminente.
Établir un calendrier de remplacement basé sur les cycles réels sécurise vos processus. Une maintenance de pompes industrielles régulière maximise la disponibilité. Cette approche proactive limite les arrêts de production.
Anticiper les défaillances des clapets préserve l'intégrité du système. Une vérification régulière évite les pertes de charge soudaines. Cela garantit ainsi la continuité de vos opérations de transfert.
Stabilisation des flux et traitement des pulsations
L'installation d'amortisseurs de pulsation réduit les pics de pression cycliques. Ces dispositifs lissent le débit pour protéger le réseau aval. Ils absorbent l'énergie cinétique générée par chaque mouvement de membrane.
Les vibrations excessives fatiguent prématurément votre tuyauterie industrielle. Les coups de bélier répétés fragilisent les soudures et les supports. Sans correction, le risque de rupture de canalisation devient une menace réelle.
La mise en place de solutions de régulation adaptées se traduit par des enjeux concrets de fiabilité. Vous trouverez ci-dessous une comparaison des méthodes usuelles pour stabiliser la pression en sortie de pompe.
| Solution | Impact sur le flux | Avantage principal |
|---|---|---|
| Amortisseur actif | Lissage dynamique | Réduction du bruit et des vibrations |
| Ballon de vessie | Absorption des pics | Protection contre les coups de bélier |
| Régulateur de pression | Stabilisation constante | Précision du débit en sortie |
La pompe à membrane garantit une étanchéité statique totale et une polyvalence exceptionnelle pour vos fluides visqueux ou corrosifs. Intégrez dès maintenant cette technologie robuste pour sécuriser vos transferts industriels et optimiser durablement votre rendement énergétique. Maîtrisez vos flux critiques avec une fiabilité inégalée pour propulser votre performance vers l'excellence technique.
FAQ
Quels sont les principaux avantages d'une pompe à membrane pour les milieux industriels ?
La pompe à membrane se distingue par sa remarquable polyvalence et son étanchéité absolue. En tant que technologie volumétrique, elle assure un transfert propre et sécurisé en séparant hermétiquement le fluide du mécanisme de propulsion grâce à une membrane flexible. Cette conception permet non seulement de manipuler des substances abrasives ou visqueuses sans risque de fuite, mais garantit également une capacité d'auto-amorçage et un fonctionnement à sec sans dommage pour les composants internes.
Comment choisir entre une motorisation pneumatique et une motorisation électrique ?
Votre choix doit s'orienter selon vos priorités en matière de rendement et de sécurité. Les pompes pneumatiques (AODD) sont privilégiées pour leur sécurité intrinsèque, notamment en zones ATEX, car l'absence de moteur électrique élimine tout risque d'étincelle. À l'inverse, les modèles électriques (EODD) offrent une efficacité énergétique supérieure, consommant parfois jusqu'à cinq fois moins d'énergie, tout en permettant un contrôle extrêmement précis du débit grâce à l'utilisation de variateurs de fréquence.
Quels matériaux privilégier pour assurer la compatibilité chimique de l'installation ?
La sélection des matériaux est déterminante pour la longévité de votre équipement face aux agressions chimiques. Le PTFE est considéré comme la référence universelle pour sa résistance aux acides les plus agressifs, tandis que le Polyéthylène Haute Densité (PE HD) est idéal pour limiter l'érosion lors du transfert de fluides chargés de particules solides. Pour les applications exigeant une hygiène stricte, comme dans les secteurs agroalimentaire ou pharmaceutique, l'utilisation de l'acier inoxydable 316L, conforme aux normes FDA, est impérative.
Pourquoi cette technologie est-elle recommandée pour le transfert de fluides fragiles ou visqueux ?
Grâce à son mécanisme de déplacement positif, la pompe à membrane préserve l'intégrité structurelle des fluides sensibles aux contraintes mécaniques. Contrairement aux pompes centrifuges, elle limite les phénomènes de cisaillement, ce qui est crucial pour le transfert d'émulsions ou de produits délicats. De plus, sa capacité à gérer des viscosités pouvant atteindre 10 000 cP en fait une solution de choix pour les boues, les pâtes et les liquides à forte densité qui pourraient obstruer d'autres systèmes.
Quelles sont les limites techniques et les contraintes de maintenance à anticiper ?
Bien que robustes, ces pompes possèdent des pièces d'usure, principalement les diaphragmes, dont la durée de vie moyenne est estimée à 15 000 heures selon les conditions d'usage. Il est essentiel de surveiller l'apparition de micro-fissures pour éviter toute perte de performance. Par ailleurs, le fonctionnement alternatif peut générer des pulsations et des vibrations dans la tuyauterie ; l'installation d'amortisseurs de pulsation est donc vivement recommandée pour stabiliser le flux et protéger l'intégrité de votre réseau industriel.
La pompe à membrane est-elle adaptée aux environnements marins et aux zones ATEX ?
Absolument, cette technologie est particulièrement prisée dans le secteur maritime pour le pompage de cale et le transfert d'hydrocarbures en raison de sa robustesse et de sa capacité d'auto-amorçage. Pour les environnements à risque d'explosion, les modèles certifiés ATEX, conçus avec des matériaux conducteurs pour évacuer les charges électrostatiques, garantissent une sécurité maximale. L'utilisation de l'aluminium ou de l'acier inoxydable permet en outre de résister efficacement à la corrosion saline.
