L'essentiel à retenir : la maintenance des pompes Allweiler NTT et SNF repose sur la maîtrise des contraintes thermiques et de viscosité. Pour les circuits d'huile à 350°C, l'usage de garnitures en carbure de silicium conformes à la norme DIN 24 960 est impératif. Une expertise métrologique rigoureuse et un lignage laser précis garantissent la longévité de vos installations industrielles.
Les pompes Allweiler NTT supportent des transferts d'huile thermique atteignant 350°C sans nécessiter de refroidissement externe. Cette performance repose sur une architecture robuste et des garnitures mécaniques en carbure de silicium conformes à la norme DIN 24 960. Pourtant, une simple baisse de pression différentielle ou un défaut d'alignement peut provoquer une cavitation érosive ou une rupture prématurée des joints d'étanchéité.
Cet article détaille les protocoles de maintenance et les solutions de remplacement pour restaurer la fiabilité de vos équipements NTT et SNF. Nous allons faire le point sur les composants critiques et les réglages de précision indispensables à votre installation.
- Réparation pompe Allweiler NTT pour circuits d'huile thermique
- Remplacement des composants d'usure sur les modèles centrifuges
- Maintenance technique des pompes à vis série SNF
- Garantir le rendement et la fiabilité post-intervention

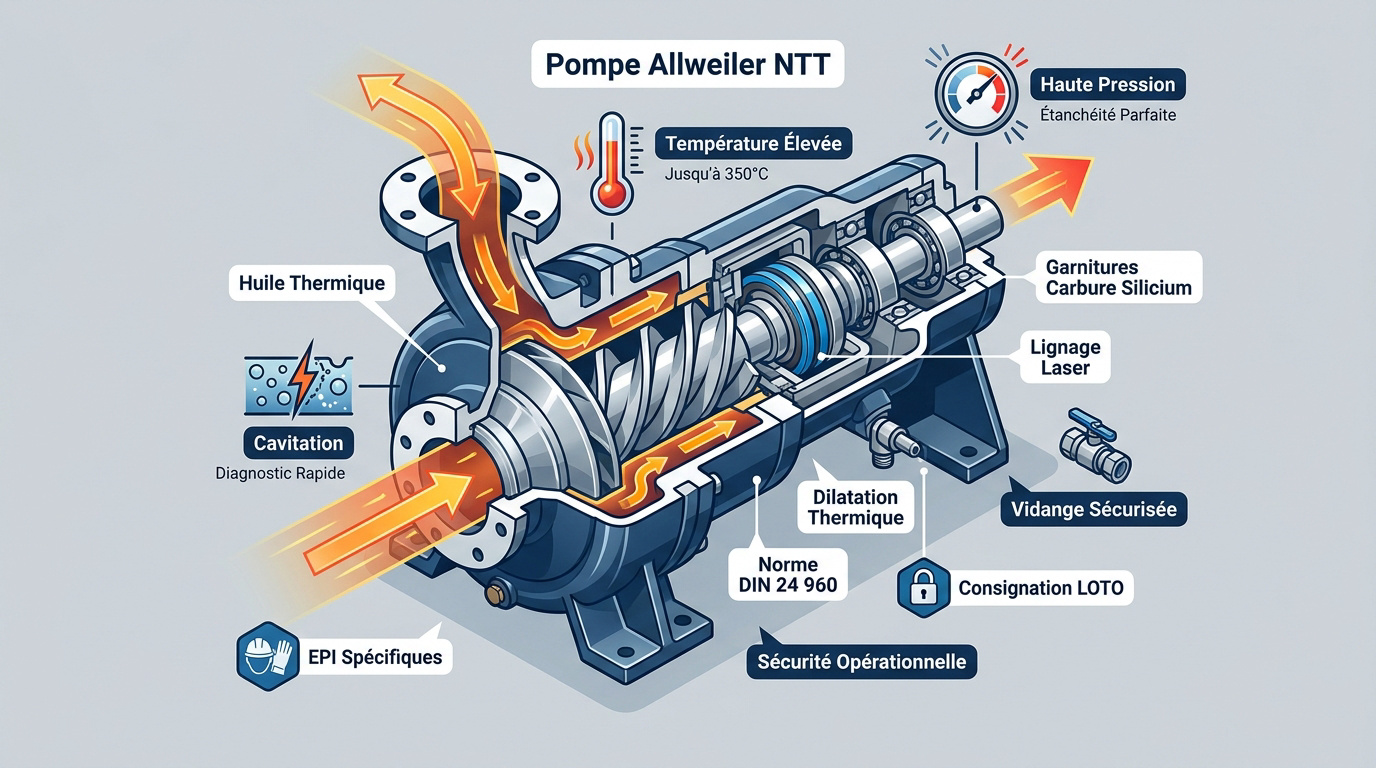

Réparation pompe Allweiler NTT pour circuits d'huile thermique
La série Allweiler NTT supporte l'huile thermique jusqu'à 350°C selon la norme DIN 24 960. La maintenance exige des garnitures en carbure de silicium et un lignage laser précis pour contrer la cavitation et les dilatations thermiques. Cette conformité technique assure la pérennité de vos installations industrielles les plus exigeantes.
Identification des variantes NTT et limites de service
Les modèles NTT sont spécifiquement conçus pour le transfert de fluides caloporteurs. Leur architecture robuste répond aux contraintes des débits élevés et des environnements industriels lourds, assurant une stabilité opérationnelle.
Le seuil thermique est fixé à 350°C, conditionnant strictement le choix des matériaux. La norme DIN 24 960 constitue le référentiel de construction obligatoire pour garantir la sécurité des équipements sous pression.
Pour vos besoins en maintenance, vous pouvez consulter les spécificités de la Pompe NTT ALLWEILER. Cette gamme offre une fiabilité reconnue pour les circuits thermiques.
Les codes de construction garantissent une étanchéité absolue. Ces variantes assurent ainsi une performance constante sous haute pression.
Diagnostic des pannes liées à la température et à la cavitation
Soyez attentifs aux bruits métalliques ou aux fuites soudaines. La cavitation survient souvent lors de baisses de pression différentielle. Surveillez les vibrations anormales sur le corps de pompe pour anticiper les casses majeures du système.
La viscosité du fluide influe directement sur l'usure mécanique. Un liquide trop épais fatigue prématurément le moteur ainsi que les composants internes, réduisant l'efficacité globale de votre installation de pompage.
La cavitation en milieu thermique ne pardonne pas ; elle érode les roues en quelques heures si le NPSH disponible est insuffisant.
La chaleur excessive fragilise systématiquement les joints. Un diagnostic rapide permet d'éviter des arrêts de production particulièrement coûteux.
Sécurité opérationnelle lors du démontage des corps de pompe
Lors de l'ouverture du système, vous devez impérativement porter et appliquer les éléments suivants :
- Gants haute température et lunettes de protection.
- Procédures de consignation LOTO strictes.
- Décontamination chimique préalable du corps de pompe.
Respectez scrupuleusement les étapes de vidange sécurisée. L'huile thermique résiduelle provoque des brûlures graves. Utilisez des bacs de rétention conformes aux normes environnementales en vigueur sur votre site industriel.
Prévoyez des EPI spécifiques pour toute intervention sur site. Une protection respiratoire s'avère parfois nécessaire selon la nature exacte du fluide caloporteur véhiculé dans vos circuits.
Sécurisez immédiatement la zone de travail. Un périmètre balisé prévient les accidents lors du levage des pièces lourdes.
Remplacement des composants d'usure sur les modèles centrifuges
Mais au-delà du diagnostic, la réussite d'une remise en état repose sur la sélection rigoureuse des pièces de rechange d'origine.

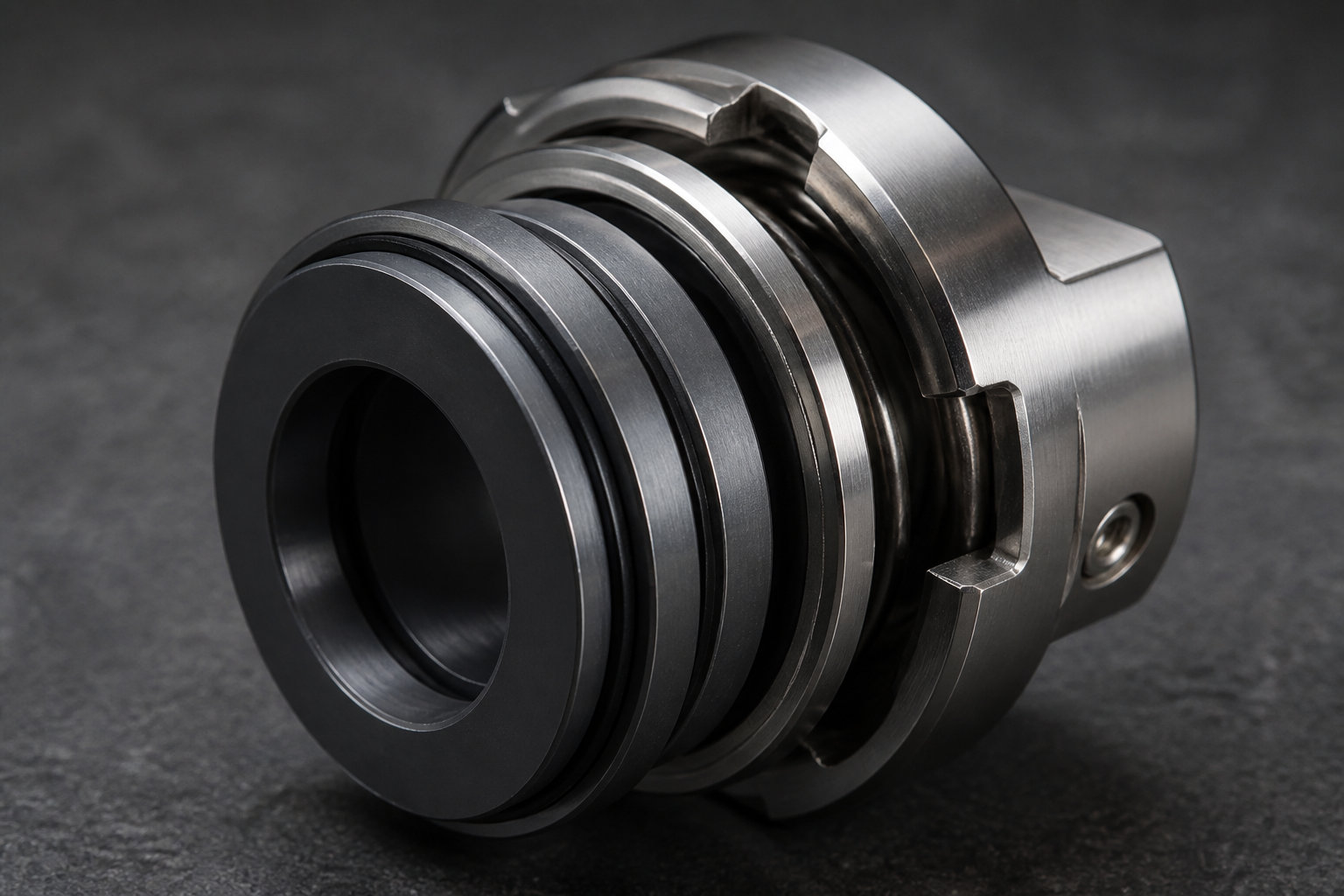

Choix des garnitures mécaniques pour fluides à 350°C
La comparaison entre les étanchéités U2.11A et U3.3A s'avère instructive. La version équilibrée réduit les forces de friction. C'est un choix technique judicieux pour limiter l'usure prématurée des faces de frottement.
L'usage du carbure de silicium se justifie pleinement. Ce matériau résiste aux chocs thermiques violents. Le graphite assure une lubrification de secours efficace en cas de fonctionnement à sec temporaire.
La maintenance d'une Pompe NT ALLWEILER exige des composants certifiés. Ces éléments garantissent l'étanchéité du circuit thermique.
Le ressort en acier CrNiMo maintient la pression de contact. Sa résistance à la corrosion est vitale.
Maintenance des roulements et gestion de la lubrification
Définissez les intervalles de remplacement des roulements selon les heures de service. La chaleur dégrade les graisses standards rapidement. Utilisez exclusivement des lubrifiants synthétiques haute performance pour garantir la longévité des paliers.
| Composant | Fréquence de contrôle | Type de lubrifiant | Signe d'usure |
|---|---|---|---|
| Roulements à billes | Heures de service | ISO VG 100 | Vibrations |
| Garniture | Heures de service | ISO VG 100 | Fuites |
| Accouplement | Heures de service | ISO VG 100 | Vibrations |
| Arbre | Heures de service | ISO VG 100 | Fuites |
Surveillez les hausses de température locales. Un palier brûlant indique souvent un défaut d'alignement ou une surcharge.
La lubrification correcte divise par deux le risque de panne. C'est un point de contrôle non négociable.
Contrôle de l'état de l'arbre et de la roue mobile
Inspectez les zones d'érosion sur la roue centrifuge. Les particules fines dans l'huile peuvent creuser le métal. Vérifiez l'intégrité de l'arbre pour détecter des micro-fissures. Une rupture de fatigue en plein cycle de production serait catastrophique pour l'installation.
Mesurez les jeux de fonctionnement au palmer. Un écart trop important fait chuter le rendement hydraulique global.
Il est utile de comprendre Pourquoi privilégier la réparation plutôt que le remplacement. Cette approche optimise vos coûts d'exploitation.
Remplacez systématiquement les clavettes usées. Un montage serré garantit une transmission de couple optimale.
Maintenance technique des pompes à vis série SNF
Pourtant, toutes les applications ne sont pas centrifuges, et les fluides plus visqueux imposent une approche technologique radicalement différente.
Spécificités mécaniques des pompes à vis excentrique
L'architecture interne des pompes SNF repose sur trois vis assurant le déplacement du fluide. Ce transfert volumétrique s'opère sans aucun cisaillement. Les propriétés intrinsèques du produit pompé sont ainsi parfaitement préservées.
Les vis de commande constituent des composants critiques pour la performance globale. Leur état de surface conditionne directement l'étanchéité interne du système. Une rayure minime suffit à provoquer des pertes de charge au refoulement.
Vous pouvez consulter la Pompe AE1L ALLWEILER pour mieux appréhender ces technologies à vis. Ces systèmes garantissent une stabilité de flux remarquable.
La série SNF excelle dans le pompage de fioul. Sa fiabilité est reconnue mondialement par les exploitants.
Remise en état des systèmes pour liquides visqueux
Ajustez les tolérances entre les vis avec une rigueur absolue. Un jeu excessif dégrade immédiatement la pression de refoulement. Remplacez systématiquement les bagues en FPM pour garantir l'étanchéité contre les hydrocarbures.
Nettoyez soigneusement les conduits internes afin d'éliminer les dépôts figés. Ces résidus entravent le passage fluide et augmentent la friction. Un passage en bac à ultrasons traite efficacement les géométries complexes.
Le remplacement préventif des joints en élastomère fluoré évite 90% des fuites externes sur les séries SNF.
Vérifiez le tarage de la soupape de sécurité. Elle protège votre installation contre les surpressions accidentelles.
Procédure de remise en état en atelier spécialisé
La révision en atelier contrôlé suit des étapes rigoureuses. Le démontage complet autorise une expertise métrologique précise de chaque pièce. Nous réalisons des tests de mise en pression systématiques. Cela garantit une remise en service sereine sur votre site.
L'atelier offre des avantages majeurs par rapport aux interventions sur site. Cet environnement stérile prévient toute pollution accidentelle des roulements neufs lors du montage.
Découvrez nos protocoles précis sur Nos missions de réparation. Nous assurons la traçabilité complète de chaque intervention technique.
Chaque pompe révisée dispose d'un certificat de test. C'est votre assurance d'une performance nominale retrouvée.
Garantir le rendement et la fiabilité post-intervention
Une fois le remontage finalisé, la mise en service conditionne la pérennité du matériel. Une approche méthodique lors de cette phase critique détermine l'efficacité opérationnelle future.
Alignement moteur-pompe pour supprimer les vibrations
Exécutez un lignage laser extrêmement précis. Un mauvais alignement détruit les accouplements en quelques semaines. Cette étape réduit drastiquement les pertes énergétiques dues aux frottements mécaniques inutiles et excessifs.
Analysez le spectre vibratoire final. Une signature stable valide la qualité du remontage et du calage moteur.
Documentez les mesures de lignage. Ces données servent de référence pour les futurs contrôles.
Protocole de stockage et conservation longue durée
Appliquez des produits anticorrosion lors d'arrêts prolongés. La rotation manuelle régulière de l'arbre évite le marquage des paliers. C'est crucial pour les pompes de secours en attente.
Gérez un stock de pièces d'origine. La disponibilité immédiate des garnitures limite les temps d'arrêt de production imprévus.
Consultez l'expertise de Maintenance France Pompes. Anticipez vos besoins techniques.
Une maintenance rigoureuse des pompes Allweiler NTT et à vis garantit la pérennité de vos circuits thermiques jusqu'à 350°C. En privilégiant des garnitures en carbure de silicium et un lignage laser précis, vous éliminez les risques de cavitation. Sécurisez dès maintenant vos installations pour une performance industrielle optimale et durable.
FAQ
Quelles sont les caractéristiques techniques principales des pompes Allweiler NTT dédiées à l'huile thermique ?
Les pompes centrifuges de la série Allweiler NTT sont spécifiquement conçues pour assurer la circulation de fluides caloporteurs organiques, tels que les huiles thermiques, pouvant atteindre des températures de 350°C. Elles se distinguent par une conception robuste conforme à la norme DIN EN 733, offrant une pression de sortie maximale de 16 bar et une capacité de traitement allant jusqu'à 1 250 m³/h selon le modèle choisi.
Ces équipements intègrent une barrière thermique efficace qui protège les zones sensibles, comme le support de roulement et le joint d'étanchéité, sans nécessiter de système de refroidissement externe. Cette architecture optimise la fiabilité opérationnelle tout en réduisant les coûts d'exploitation et de maintenance sur le long terme.
Comment identifier les signes de cavitation sur une pompe Allweiler NTT ?
La cavitation se manifeste généralement par des symptômes caractéristiques tels que des bruits métalliques inhabituels, souvent comparés à un craquement de gravier, ainsi que par des vibrations excessives du corps de pompe. Sur le plan hydraulique, vous observerez une chute notable du débit et une réduction de l'efficacité globale de l'installation.
Si elle n'est pas traitée, la cavitation provoque des dommages irréversibles par piquage sur les aubes de la roue centrifuge. Il est donc impératif de veiller à ce que le NPSH disponible soit toujours supérieur au NPSH requis par la pompe, tout en évitant les obstructions dans la tuyauterie d'aspiration ou les températures de fluide excessives par rapport à la pression du système.
Quels matériaux privilégier pour le remplacement des garnitures mécaniques haute température ?
Pour des applications atteignant 350°C, le choix des matériaux est déterminant pour garantir l'étanchéité. Les garnitures mécaniques, conformes à la norme DIN 24 960, utilisent généralement une bague mobile en graphite A associée à une contre-bague en carbure de silicium (SiC) pour sa résistance thermique. Les bagues d'étanchéité doivent impérativement être en caoutchouc fluoré (FPM) pour résister aux hydrocarbures chauds.
Selon la configuration de votre pompe, vous pourrez opter pour des modèles équilibrés (type U2.11A) ou déséquilibrés (type U3.3A). L'utilisation de ressorts en acier CrNiMo assure la pression de contact nécessaire, prévenant ainsi les fuites de fluide caloporteur qui pourraient compromettre la sécurité de votre site industriel.
Quelles sont les spécificités de maintenance pour les pompes à vis Allweiler série SNF ?
Les pompes de la série SNF sont des machines volumétriques utilisant trois vis pour déplacer des liquides visqueux, comme le fioul ou les huiles lourdes, de manière quasi constante et sans pulsation. La maintenance repose essentiellement sur le contrôle de l'état de surface des vis et des tolérances internes, car la moindre rayure peut impacter la pression de refoulement et le rendement volumétrique.
Une attention particulière doit être portée au remplacement préventif des joints en élastomère fluoré et à la vérification des roulements. Contrairement aux modèles centrifuges, ces pompes exigent une expertise métrologique rigoureuse pour ajuster les jeux entre les vis de commande et les rotors libres, garantissant ainsi une longévité maximale en service continu.
Pourquoi l'alignement laser est-il crucial après une réparation de pompe ?
L'alignement précis entre le moteur et la pompe, idéalement réalisé par lignage laser, est une étape indispensable pour supprimer les vibrations parasites. Un défaut d'alignement, même minime, engendre des contraintes mécaniques sur les accouplements, les roulements et les garnitures, provoquant une usure prématurée et des pertes énergétiques significatives.
En stabilisant la signature vibratoire de l'ensemble, vous assurez une remise en service sécurisée et prolongez la durée de vie des composants d'usure. Cette procédure, documentée par un rapport de mesures, sert de référence pour le suivi préventif futur de votre équipement Allweiler.
