L'essentiel à retenir : la conformité rigoureuse aux codes RCC-M et ASME Section III garantit l'intégrité vitale des pompes nucléaires face aux séismes. Cette standardisation assure le refroidissement continu du cœur et le confinement des fluides radioactifs. Notez que l'usage d'alliages à faible teneur en cobalt réduit drastiquement l'exposition des intervenants, respectant ainsi le principe de sûreté ALARA.
Au cœur d'une centrale nucléaire, la pompe industrielle nucléaire assure le refroidissement continu du réacteur, une fonction vitale pour prévenir toute fusion du cœur en cas de perte de source froide. Ces équipements de haute précision doivent impérativement respecter les codes de construction RCC-M ou ASME Section III pour garantir l'intégrité des circuits de sûreté.
Pourtant, la moindre défaillance d'étanchéité ou un calcul erroné des marges de pression peut compromettre la sécurité globale de l'installation. Nous allons examiner les technologies de confinement et les protocoles de maintenance ALARA qui permettent de sécuriser ces flux critiques tout en protégeant les intervenants.
- Pourquoi la pompe industrielle nucléaire doit répondre aux codes RCC-M
- 3 technologies pour garantir une étanchéité totale sans fuite
- Comment prévenir la cavitation par l'analyse du NPSH disponible ?
- Gestion de la maintenance et réduction de l'exposition ALARA

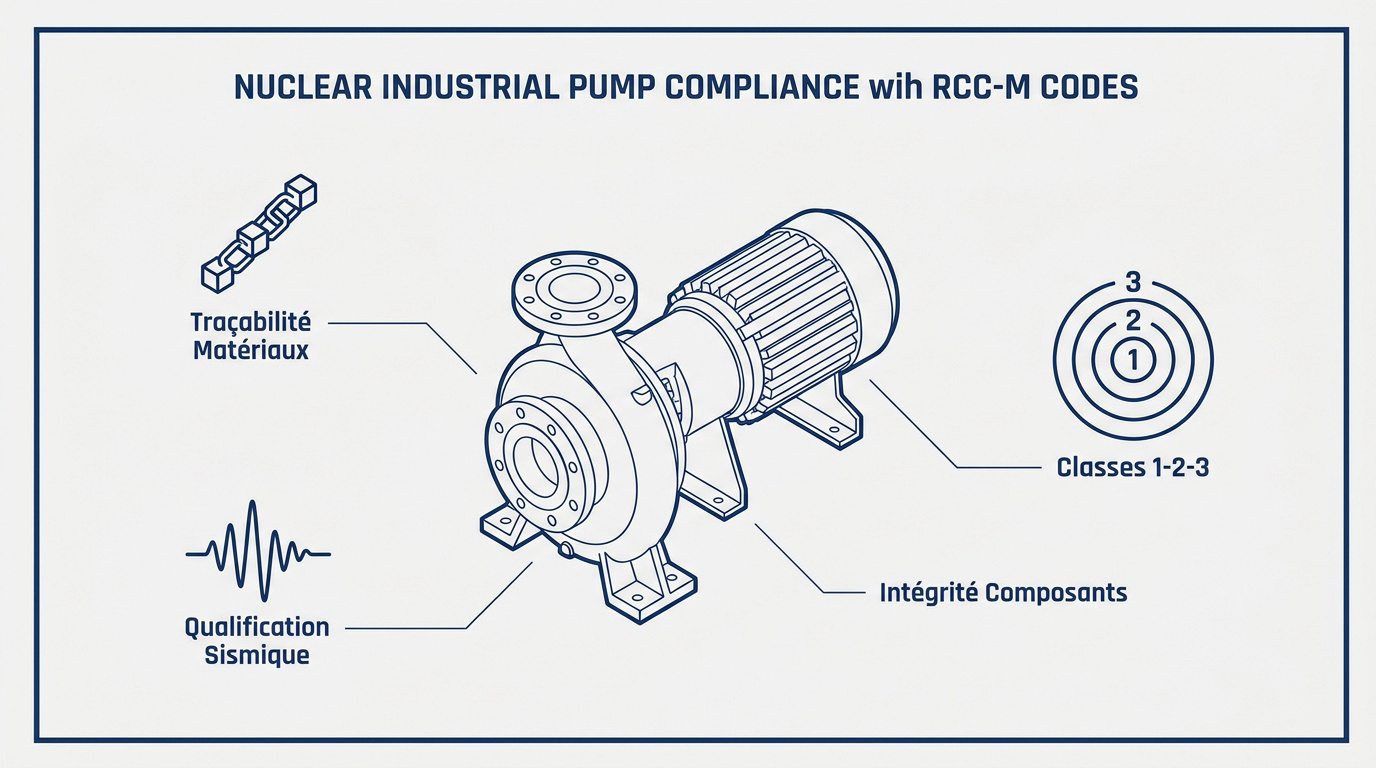

Pourquoi la pompe industrielle nucléaire doit répondre aux codes RCC-M
La conformité aux codes RCC-M et ASME Section III garantit l'intégrité des composants de classes 1 à 3. Ces standards imposent une traçabilité totale des matériaux et une qualification sismique rigoureuse pour maintenir le refroidissement du cœur, même en conditions accidentelles extrêmes.
Le passage d'une conception industrielle classique à une ingénierie de haute sécurité impose une maîtrise absolue des référentiels normatifs rigoureux.
Application des codes de conception RCC-M et ASME Section III
Les classes de sûreté 1, 2 et 3 segmentent les équipements selon leur importance vitale. Chaque niveau définit des exigences de fabrication strictes. Les contrôles non destructifs deviennent ici systématiques.
La traçabilité des matériaux exige une rigueur documentaire sans faille pour chaque composant. Le soudage suit des protocoles RCC-M précis. Vous pouvez approfondir ces aspects via cette formation pompes en milieu nucléaire.
Les critères pour les équipements sous pression nucléaires (ESPN) encadrent la sécurité structurelle. La conformité réglementaire demeure le pilier central pour l'exploitant. Elle assure la pérennité de l'installation nucléaire.
Exigences de qualification sismique et résistance aux agressions
L'analyse dynamique des groupes motopompes vérifie leur comportement lors de secousses telluriques. La structure doit impérativement résister aux accélérations majeures. La fonction de refroidissement reste alors opérationnelle.
Les protocoles utilisent des tables secouantes pour valider la résistance. Ces tests simulent les spectres de réponse sismique les plus contraignants.
La protection contre les inondations internes prévient le noyage des moteurs critiques. Notre bureau d'étude pompe industrielle analyse ces risques d'agressions. La robustesse des tuyauteries évite toute perte de source froide.
La résilience globale de l'installation face aux agressions externes est ainsi démontrée. La sécurité du réacteur repose sur cette fiabilité mécanique.
3 technologies pour garantir une étanchéité totale sans fuite
Après avoir blindé la conception structurelle, le défi majeur reste le confinement absolu des fluides radioactifs par des technologies d'étanchéité statique.

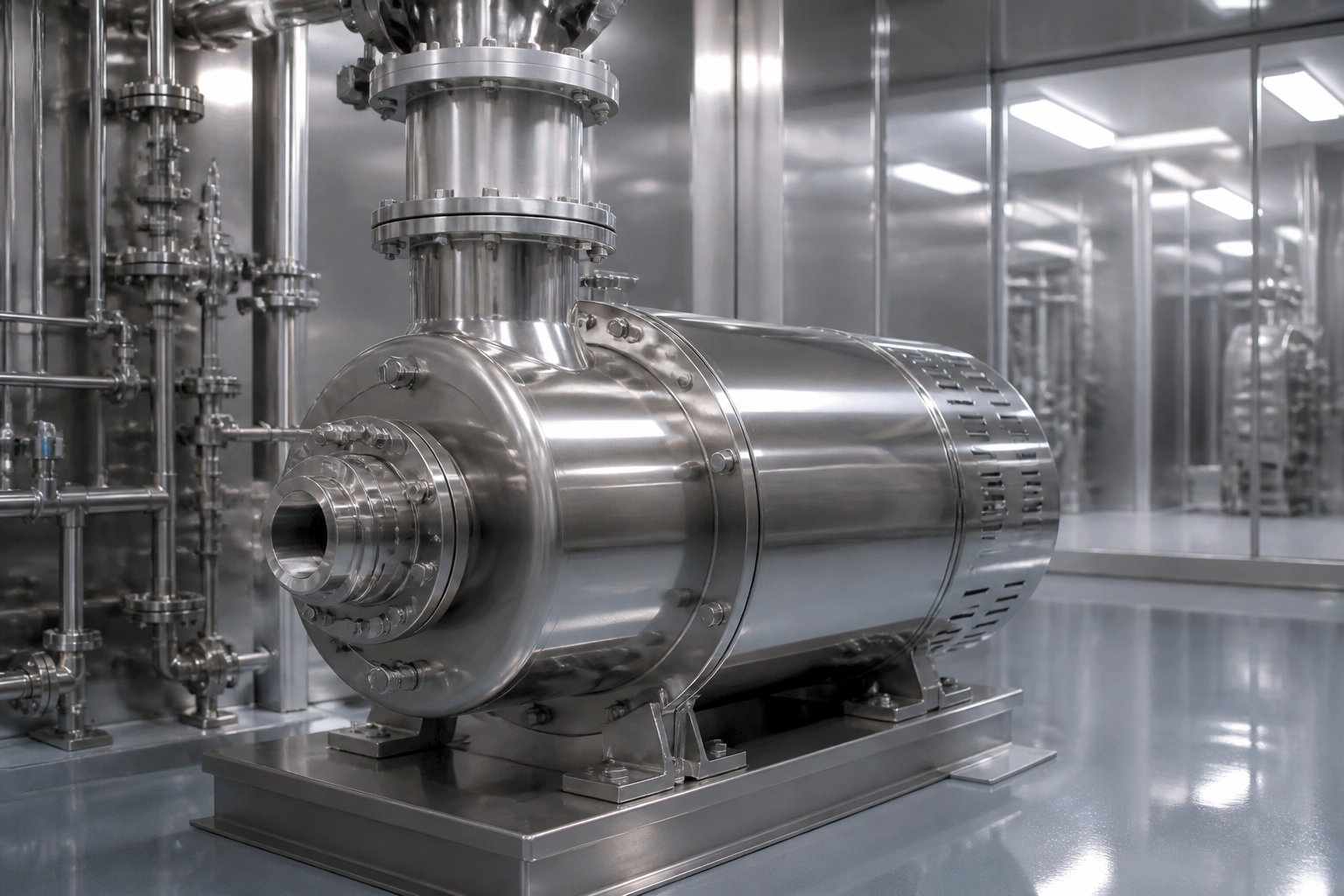

Avantages des pompes à rotor noyé en milieu radioactif
La suppression des joints dynamiques repose sur une architecture hermétique éprouvée. Le stator est isolé du rotor par une chemise étanche spécifique. Cette configuration élimine tout risque de fuite externe.
Le fluide pompé assure lui-même le refroidissement interne du système. Cette conception monobloc convient parfaitement aux fluides tritiés. Elle limite drastiquement les besoins en maintenance lourde sur site.
L'absence de garniture mécanique dynamique constitue le rempart ultime contre la contamination atmosphérique dans les zones de confinement nucléaire.
Utilisation des systèmes à double membrane pour les effluents
Le mécanisme repose sur une détection de rupture hautement fiable. Une sonde insérée entre les deux membranes alerte immédiatement l'opérateur en cabine. Cette sécurité redondante devient indispensable pour manipuler les effluents borés. Vous garantissez ainsi une intégrité constante.
Les membranes en polymères offrent une durabilité supérieure. Elles résistent mieux aux agents chimiques agressifs que les alliages métalliques standards utilisés classiquement.
Le pompage volumétrique assure une précision rigoureuse pour le dosage des fluides critiques. Pour vos installations, vous pouvez vous appuyer sur la fiabilité du modèle calpeda mps.
Comment prévenir la cavitation par l'analyse du NPSH disponible ?
L'étanchéité ne suffit pas si l'hydraulique faillit ; la maîtrise du NPSH devient alors le paramètre critique pour éviter la ruine des composants internes.
Calcul des marges de sécurité entre NPSH requis et disponible
Le calcul rigoureux de la pression d'aspiration détermine la viabilité du système. Maintenez une marge suffisante pour éviter toute vaporisation. La sûreté des pompes de sauvegarde en dépend.
Anticipez systématiquement les variations thermiques du fluide. Une hausse de température augmente la tension de vapeur. Cela réduit dangereusement le NPSH disponible lors des transitoires.
L'érosion mécanique menace l'intégrité des aubes. Une analyse précise permet de mieux dimensionner sa pompe industrielle. Cette vigilance garantit la pérennité des installations.
Optimisation du design hydraulique pour le service continu
L'analyse de la géométrie de l'œil de l'impulseur est déterminante. Un design spécifique abaisse le NPSH requis par la machine.
L'usage d'aciers inoxydables limite l'érosion-corrosion. Ces matériaux protègent les surfaces internes contre les implosions gazeuses.
| Matériau | Résistance érosion | Usage nucléaire | Note technique |
|---|---|---|---|
| Inox 316L | Standard | Auxiliaire | Tenue corrosion élevée |
| Stellite | Très élevée | Étanchéité | Résistance aux chocs |
| Base Nickel | Optimale | Primaire | Milieux sévères |
| Polymères | Modérée | Revêtement | Anti-micro-impacts |
Le régime de rotation stabilise le film fluide. Une vitesse modérée préserve les paliers hydrodynamiques. Elle sécurise ainsi votre pompe industrielle nucléaire.
Gestion de la maintenance et réduction de l'exposition ALARA
Au-delà de la performance pure, la conception doit intégrer la protection des intervenants en minimisant la dose radioactive lors des opérations de maintenance.
Sélection des alliages à faible teneur en cobalt
L'activation neutronique transforme le cobalt stable en Cobalt-60 radioactif. Cet isotope génère une part majeure de la dose agent. Il provient principalement de l'usure des surfaces frottantes métalliques.
Des alternatives sans cobalt existent désormais pour vos installations. Les dépôts à base de nickel offrent une dureté équivalente. Ils limitent efficacement la contamination des circuits primaires du réacteur.
La réduction des zones de rétention s'avère également indispensable. Moins de zones mortes signifie moins de dépôts de particules activées. Un défaut de conception peut mener à un incident de pompe à Chinon.
Conception modulaire pour interventions rapides en zone irradiée
L'usage de cartouches interchangeables optimise vos interventions. Le remplacement complet du bloc mobile réduit le temps de présence en zone. C'est le principe fondamental de la démarche ALARA en milieu contraint.
Une maintenance planifiée évite les arrêts de tranche coûteux. Vous devez privilégier des stratégies préventives rigoureuses pour sécuriser vos systèmes.
- Réduction de la dose collective reçue par les techniciens.
- Rapidité d'exécution lors du remplacement des composants.
- Fiabilité des remontages effectués en atelier hors zone.
Le suivi vibratoire à distance permet d'anticiper les défaillances sans exposition humaine inutile. Cela évite de se retrouver avec une pompe industrielle en panne de manière imprévue.
La maîtrise d’une pompe industrielle nucléaire exige une rigueur absolue, alliant conformité aux codes RCC-M et étanchéité totale par rotor noyé. En optimisant le NPSH et la maintenance ALARA, vous garantissez la sûreté durable de vos installations. Sécurisez dès maintenant vos circuits critiques pour prévenir tout risque de défaillance thermique.
FAQ
Pourquoi la conformité aux codes RCC-M et ASME Section III est-elle impérative pour les pompes nucléaires ?
La conformité aux codes RCC-M et ASME Section III constitue le socle de la sûreté nucléaire. Ces référentiels garantissent que les pompes, classées de 1 à 3 selon leur importance critique, bénéficient d'une traçabilité totale des matériaux et de contrôles non destructifs rigoureux. Cette exigence réglementaire assure l'intégrité structurelle des équipements sous pression nucléaires (ESPN) face aux contraintes extrêmes.
En respectant ces standards, les exploitants s'assurent que les groupes motopompes maintiennent leurs fonctions vitales, notamment le refroidissement du cœur, même en conditions accidentelles. Ces codes imposent une rigueur documentaire et de fabrication qui prévient toute défaillance mécanique majeure au sein de l'îlot nucléaire.
Quelle est la résistance des pompes industrielles nucléaires face aux séismes et aux agressions externes ?
Les pompes destinées au secteur nucléaire font l'objet d'une qualification sismique rigoureuse, validée par des calculs complexes et des essais sur tables vibrantes. Ces tests certifient que l'équipement reste opérationnel durant et après une sollicitation sismique majeure, garantissant par exemple l'injection d'eau borée dans le circuit primaire en phase accidentelle ultime.
Outre la résilience mécanique, ces pompes sont conçues pour résister aux agressions chimiques et environnementales. L'usage de matériaux hautement résistants à la corrosion et de systèmes de protection contre les inondations ou les projectiles assure une durabilité prolongée, même en contact avec des fluides agressifs ou dans des conditions climatiques sévères.
Comment les pompes à rotor noyé et à double membrane assurent-elles une étanchéité totale ?
La technologie du rotor noyé élimine les joints dynamiques en séparant le stator du rotor par une chemise étanche, supprimant ainsi tout risque de fuite de fluides radioactifs vers l'extérieur. Cette architecture monobloc, refroidie par le fluide pompé, est particulièrement adaptée au confinement des fluides tritiés et réduit significativement les besoins en maintenance lourde.
Pour la gestion des effluents, les systèmes à double membrane offrent une sécurité redondante indispensable. Une sonde de détection de rupture placée entre les membranes alerte immédiatement les opérateurs en cas de défaillance de la première barrière. Ce dispositif garantit un confinement absolu des substances toxiques ou borées, tout en offrant une excellente résistance chimique.
Quelle est l'importance de l'analyse du NPSH pour prévenir la cavitation des pompes ?
La maîtrise du NPSH (Net Positive Suction Head) est un paramètre hydraulique critique pour éviter la vaporisation du fluide à l'aspiration, phénomène connu sous le nom de cavitation. Une marge de sécurité suffisante entre le NPSH disponible et le NPSH requis par la pompe est essentielle pour garantir la stabilité du débit, particulièrement pour les pompes de sauvegarde dont la fiabilité ne peut être compromise.
Une mauvaise gestion de ces pressions peut entraîner une érosion rapide des composants internes, comme l'impulseur, et provoquer la ruine prématurée de la machine. L'optimisation du design hydraulique et le suivi des variations thermiques permettent de maintenir le film fluide nécessaire au bon fonctionnement des paliers hydrodynamiques en service continu.
Comment l'usage d'alliages à faible teneur en cobalt réduit-il l'exposition des travailleurs ?
L'utilisation d'alliages à faible teneur en cobalt s'inscrit directement dans la démarche ALARA (As Low As Reasonably Achievable). En limitant la présence de cobalt stable dans les pièces d'usure, on réduit la formation de Cobalt-60, un isotope hautement radioactif généré sous flux neutronique. Cette stratégie technique diminue drastiquement le débit de dose ambiant autour des circuits primaires.
En substituant les matériaux comme le stellite par des alternatives à base de nickel, les exploitants minimisent la contamination des circuits. Cette réduction de la source radioactive facilite grandement les interventions de maintenance et protège durablement la santé du personnel intervenant en zone contrôlée.
De quelle manière la conception modulaire facilite-t-elle la maintenance en zone irradiée ?
La conception modulaire repose sur l'utilisation de cartouches interchangeables et de composants remplaçables sans outillage spécifique. Cette approche permet un remplacement rapide du bloc mobile, limitant ainsi le temps de présence des techniciens en zone irradiée. Cette efficacité opérationnelle est un pilier fondamental pour respecter les objectifs de dose collective fixés par la radioprotection.
Par ailleurs, l'intégration d'une instrumentation connectée pour le suivi vibratoire à distance permet d'anticiper les pannes sans exposition humaine inutile. Une maintenance planifiée et modulaire évite les arrêts de tranche imprévus, tout en garantissant une fiabilité optimale des remontages effectués en atelier, hors des zones de contrainte radiologique.
