L'essentiel à retenir : la pompe péristaltique garantit un dosage volumétrique d'une précision absolue grâce à l'isolation totale du fluide dans son tube flexible. Cette technologie sécurise le transfert des substances abrasives ou sensibles au cisaillement, tout en simplifiant la maintenance. Fait marquant : elle peut véhiculer des fluides chargés jusqu'à 70 % de particules solides sans risque de blocage.
La précision volumétrique d'une pompe péristaltique industrielle repose sur un principe mécanique simple mais rigoureux : la compression d'un tube flexible par des galets ou des patins rotatifs. Ce dispositif assure un dosage répétable et calibrable, garantissant que chaque rotation déplace un volume de fluide strictement défini.
Toutefois, la gestion des fluides abrasifs ou sensibles au cisaillement peut rapidement devenir un défi technique pour vos installations. Nous allons examiner comment cette technologie sécurise vos processus de transfert en isolant totalement le fluide de toute pièce mécanique.
- Fonctionnement de la pompe péristaltique industrielle pour le dosage
- Avantages techniques pour les fluides complexes et sensibles
- Critères de sélection pour une installation performante
- Maintenance préventive et optimisation de la durée de vie des tubes
- Intégration système et pilotage de la précision de dosage
Fonctionnement de la pompe péristaltique industrielle pour le dosage
La pompe péristaltique assure un dosage volumétrique précis grâce à la compression d'un tube par galets ou patins. Son étanchéité totale et sa capacité d'auto-amorçage sécurisent le transfert des fluides abrasifs ou sensibles, évitant toute contamination croisée via un mécanisme de rotation simple.
Pour comprendre cette performance, il convient d'analyser la transition entre le mouvement circulaire du moteur et la réaction physique du conduit flexible.

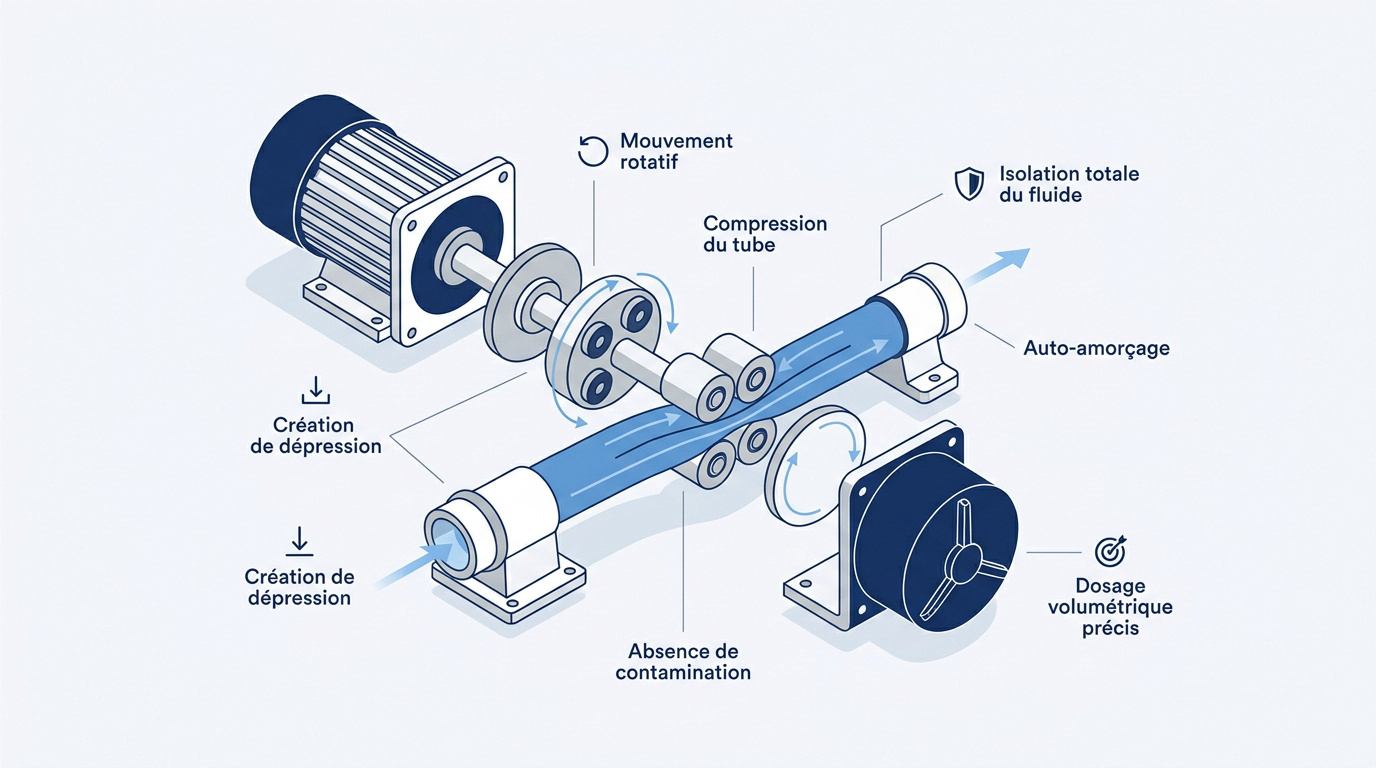

Mécanisme de compression par galets ou patins
Le rotor actionne un mouvement rotatif continu. Ce dernier écrase le tube flexible pour déplacer le fluide vers le refoulement. Cette action mécanique génère simultanément une dépression efficace.
Le vide créé permet un auto-amorçage immédiat du système. En fait, la pompe aspire le liquide sans aucune aide externe, simplifiant vos protocoles de démarrage.
Les industriels choisissent entre les galets pour limiter la friction ou les patins pour la haute pression. Ce choix technique dépend directement de votre application, notamment via un rotor à 3 rouleaux spécifique.
Principe volumétrique et répétabilité du flux
Il existe une corrélation directe entre la vitesse de rotation et le débit obtenu. Cette linéarité constitue la base fondamentale de la précision du dosage en milieu industriel exigeant.
La précision repose sur le volume constant des chambres formées entre deux compressions successives. Cette régularité élimine les variations de flux indésirables. Le transfert s'effectue sans reflux ni clapets, ce qui réduit drastiquement les risques de blocage interne.
La répétabilité du processus est exceptionnelle. C'est un gage de qualité pour vos lignes de production.
Isolation totale du fluide pompé
Le fluide circule uniquement à l'intérieur du tube élastomère. Aucun contact avec les pièces mécaniques n'est possible, ce qui garantit une pureté absolue du produit transféré.
Cette configuration supprime totalement les risques de contamination croisée. C'est un point critique pour les industries pharmaceutiques ou agroalimentaires soumises à des normes d'hygiène strictes.
L'étanchéité naturelle est obtenue sans garnitures mécaniques complexes. Cela limite les points de défaillance tout en préservant l'intégrité du fluide pompé sur le long terme.
Avantages techniques pour les fluides complexes et sensibles
Au-delà de sa mécanique simple, cette technologie excelle là où d'autres pompes échouent, notamment face aux substances les plus difficiles.

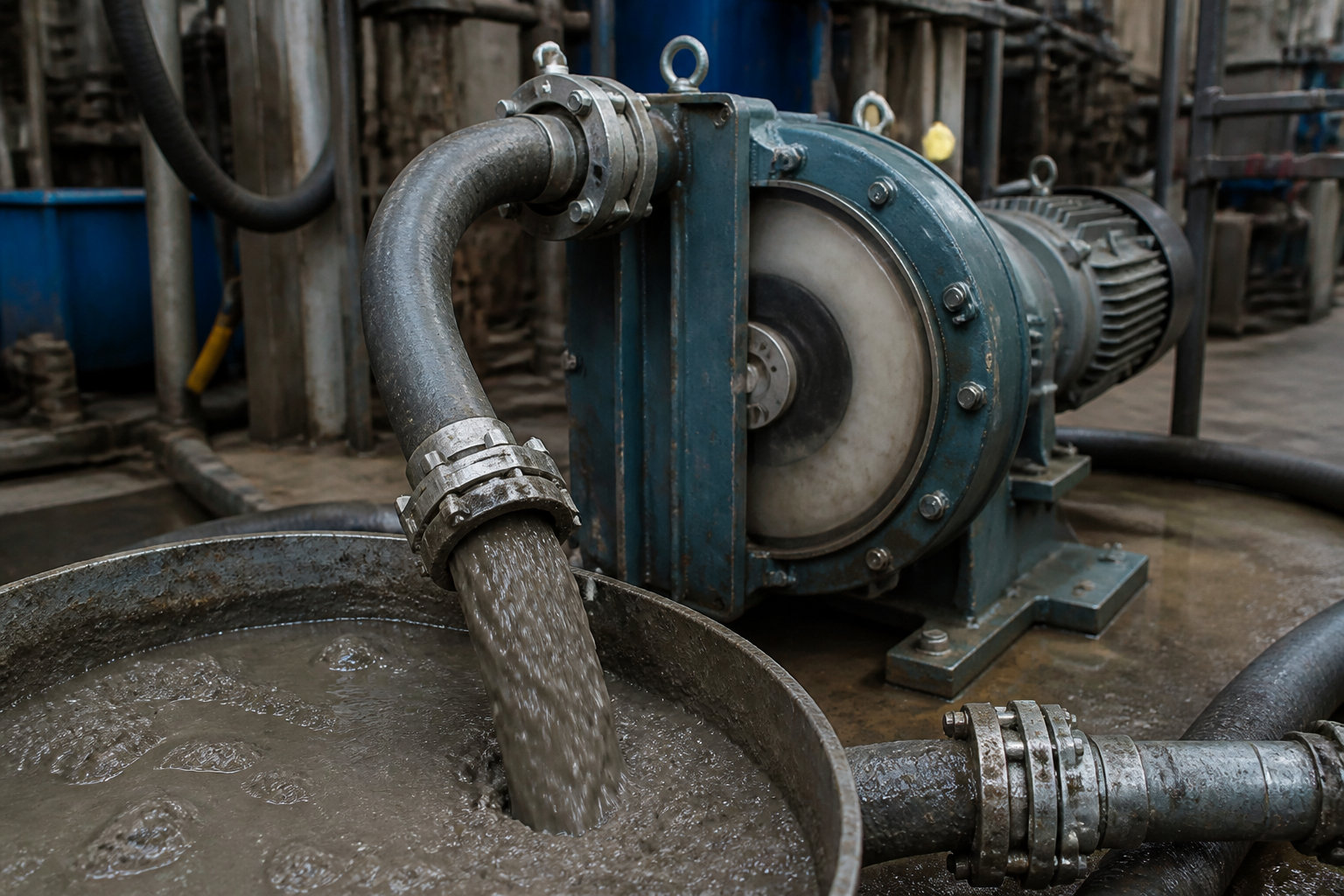

Transfert de produits abrasifs et chargés
La pompe péristaltique industrielle offre une résistance remarquable face aux particules solides. Le tube flexible absorbe les impacts répétés sans altérer le corps de la machine. Cette architecture protège vos équipements contre l'usure prématurée.
Les corps étrangers circulent librement sans provoquer de blocage interne. La souplesse du tuyau permet de véhiculer des suspensions chargées avec une grande fluidité. Contrairement aux modèles centrifuges, elle ne craint pas l'érosion des fluides chargés ou visqueux.
Vous réduisez ainsi vos coûts de maintenance de manière significative. Moins de pièces d'usure garantit une meilleure disponibilité de votre installation. Votre production gagne en fiabilité sur le long terme.
Préservation des molécules sensibles au cisaillement
Le pompage s'effectue avec une douceur extrême pour les émulsions les plus délicates. La compression progressive du tube évite de briser les chaînes moléculaires. Vos structures fragiles conservent leur intégrité durant tout le transfert.
L'absence de turbulence assure un flux laminaire et constant. Ce procédé est idéal dans l'industrie cosmétique pour le transfert de crèmes. Vous évitez ainsi toute dénaturation de vos gels complexes ou de vos préparations aérées.
La qualité finale de vos produits dépend directement de ce traitement respectueux. L'utilisation d'une manzini pompe péristaltique devient alors un avantage concurrentiel majeur pour vos process industriels exigeants.
Capacité de fonctionnement à sec et auto-amorçage
Votre sécurité opérationnelle est garantie même en l'absence de liquide dans le circuit. La pompe tourne à sec sans subir de dommage thermique. Vous évitez les pannes lors des ruptures de stock en cuve. Sa puissance d'aspiration permet de vider efficacement vos réservoirs profonds.
Les risques liés aux erreurs de manipulation humaine sont considérablement réduits. Le système demeure intrinsèquement robuste face aux imprévus de production. Vous protégez ainsi votre investissement contre les incidents de parcours.
L'auto-amorçage simplifie vos procédures de démarrage. C'est un gain de temps opérationnel immédiat pour vos équipes techniques.
Critères de sélection pour une installation performante
Pour tirer le meilleur de ces avantages, le choix des composants doit répondre à une analyse technique rigoureuse de votre environnement.

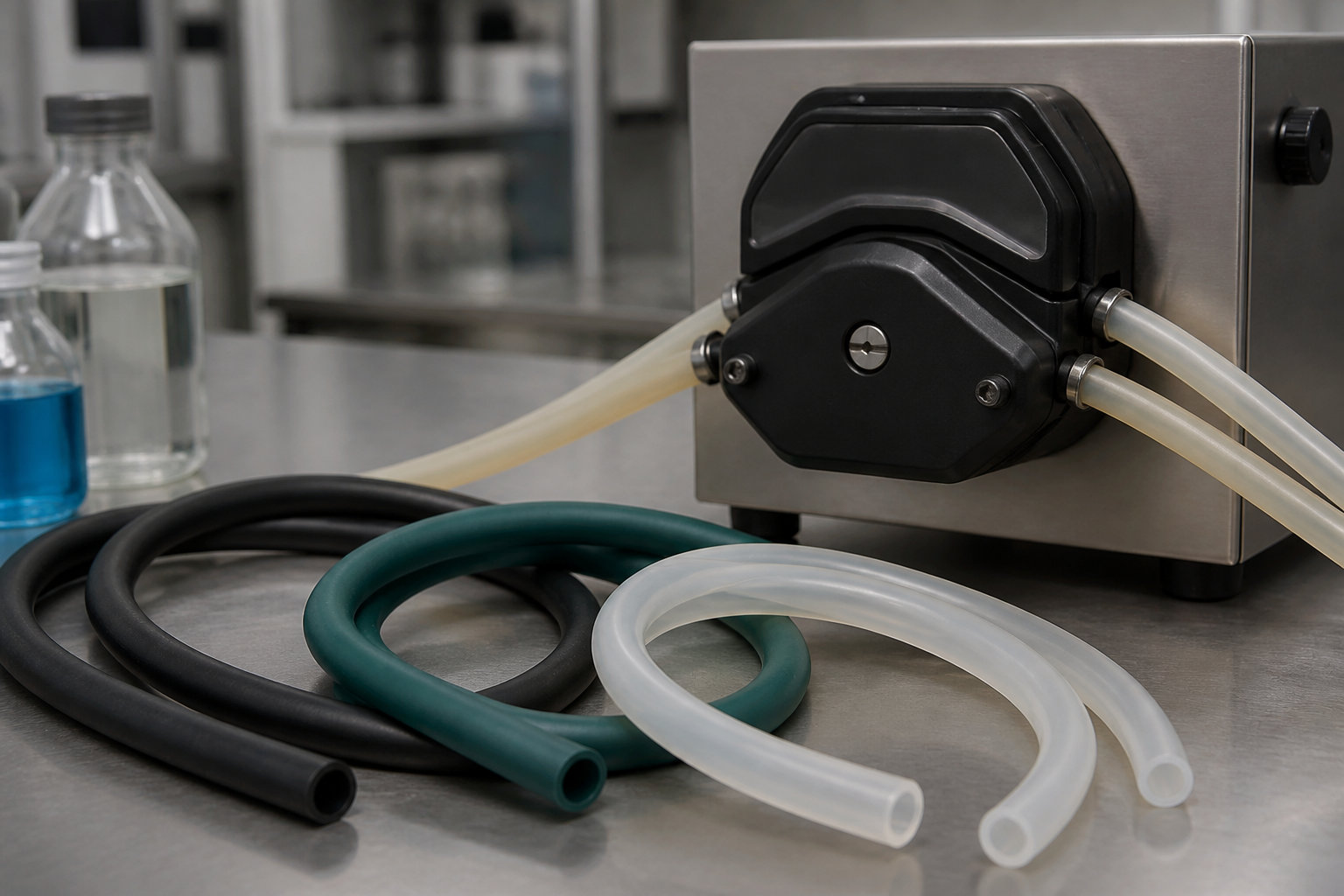

Analyse de la compatibilité chimique des élastomères
Comparer les propriétés de l'EPDM, du NBR et du silicone est impératif. Chaque élastomère possède des résistances spécifiques aux températures. Le silicone privilégie l'inertie alors que le NBR résiste aux huiles.
Identifier les risques face aux solvants agressifs reste vital. Un mauvais choix entraîne une rupture prématurée du tube. Préconiser des tests d'immersion préalables évite des arrêts de production coûteux.
Le flexible constitue le cœur du système. Sa sélection garantit votre sécurité. Pompe péristaltique : le dosage de précision repose sur l'intégrité de cette pièce.
Le choix de l'élastomère détermine non seulement la résistance chimique, mais aussi la longévité mécanique du système de pompage sous contrainte.
Influence de la pression et de la viscosité
Déterminer l'impact de la contre-pression sur le flexible est fondamental. Une pression excessive fatigue les parois lors des cycles. Cela réduit l'intervalle de maintenance préventive.
Les fluides visqueux imposent une rotation lente. Cela permet au tube de reprendre sa forme initiale. Ajuster le diamètre selon les pertes de charge garantit un remplissage optimal des chambres.
La viscosité influence le rendement volumétrique global. Surveillez ce paramètre de près.
Respect des normes ATEX et sanitaires
Les certifications FDA ou CE 1935/2004 sont des prérequis indispensables. Elles garantissent l'absence de migration de particules. Elles assurent la pureté de vos processus industriels.
Les contraintes en zone ATEX conditionnent l'avenir de votre exploitation. Le moteur et le corps de pompe doivent être certifiés. Cette rigueur prévient tout risque d'inflammation.
La conception doit faciliter le nettoyage en place (NEP). Une désinfection efficace sans démontage lourd préserve votre productivité quotidienne.
| Norme | Secteur concerné | Exigence principale |
|---|---|---|
| FDA | Agroalimentaire | Matériaux certifiés |
| ATEX | Zones explosives | Sécurité inflammation |
| USP Class VI | Médical | Biocompatibilité |
| CE 1935/2004 | Alimentaire | Absence de migration |
Maintenance préventive et optimisation de la durée de vie des tubes
Une installation bien choisie ne reste performante que si elle fait l'objet d'un suivi rigoureux de ses composants d'usure.

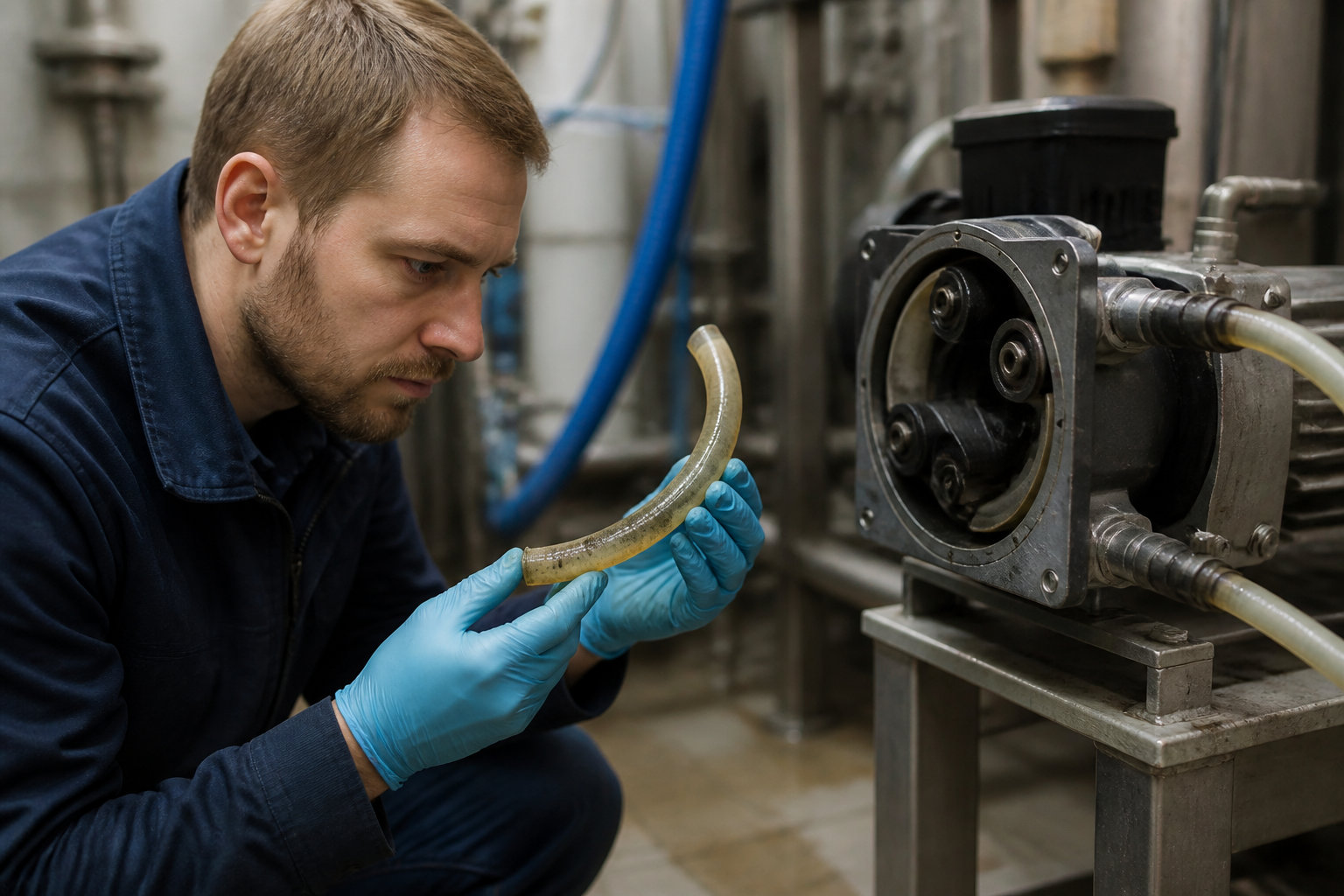

Signes précurseurs de rupture et diagnostic
Surveillez attentivement les variations de débit de votre installation. Une baisse de précision constitue souvent le premier signal d'alerte technique. Elle indique une fatigue structurelle du tube flexible.
Repérez les déformations visuelles ou un échauffement anormal du corps de pompe. Ces symptômes physiques trahissent une usure avancée du matériau. Utilisez des détecteurs de fuite pour prévenir tout arrêt de production.
Un diagnostic précoce évite les pollutions accidentelles graves. Ne négligez jamais une inspection visuelle hebdomadaire de votre pompe industrielle en panne.
Impact de la vitesse de rotation sur la fatigue
Il existe un lien direct entre le nombre de cycles de compression et l'usure mécanique. Plus la pompe tourne vite, plus le tube s'érode rapidement. La friction répétée dégrade alors l'élasticité du polymère.
Nous conseillons le surdimensionnement de la pompe pour réduire sa vitesse de service habituelle. Cela prolonge considérablement la durée de vie du flexible. Cette stratégie s'avère plus économique et rentable pour votre exploitation.
La vitesse est le curseur principal de votre budget maintenance. Optimisez-la intelligemment pour stabiliser vos coûts.
Procédure de remplacement rapide du flexible
Le démontage sécurisé du corps de pompe doit suivre des étapes strictes. La procédure doit être parfaitement connue de vos techniciens. L'objectif est de minimiser le temps d'arrêt de votre ligne.
Un calage précis est nécessaire pour garantir une compression optimale par les galets. Un mauvais réglage peut détruire le nouveau tube en quelques heures seulement. La précision du positionnement conditionne la réussite de l'intervention.
Maintenez impérativement un stock stratégique de pièces d'usure dans vos ateliers. Ne soyez jamais pris au dépourvu par une rupture de tube imprévue.
- Couper l'alimentation et isoler les vannes
- Ouvrir le capot de protection
- Retirer le tube usagé et nettoyer le corps
- Installer le nouveau flexible avec lubrification si nécessaire
- Refermer et tester le sens de rotation
Intégration système et pilotage de la précision de dosage
Enfin, l'efficacité réelle d'une pompe péristaltique réside dans sa capacité à s'intégrer parfaitement au sein d'une boucle de régulation automatisée.
Automatisation via variateurs et automates API
Le pilotage s'effectue par des signaux 4-20 mA ou des protocoles de bus de terrain. Cette automatisation autorise un ajustement du débit en temps réel.
La synchronisation avec la ligne de production est nécessaire. La pompe doit répondre instantanément aux consignes de l'automate. Les moteurs pas à pas assurent ici une précision supérieure aux solutions brushless.
La finesse du dosage dépend de la qualité du pilotage moteur. Privilégiez une électronique performante, comme la tapflo pompe péristaltique haute pression pt.

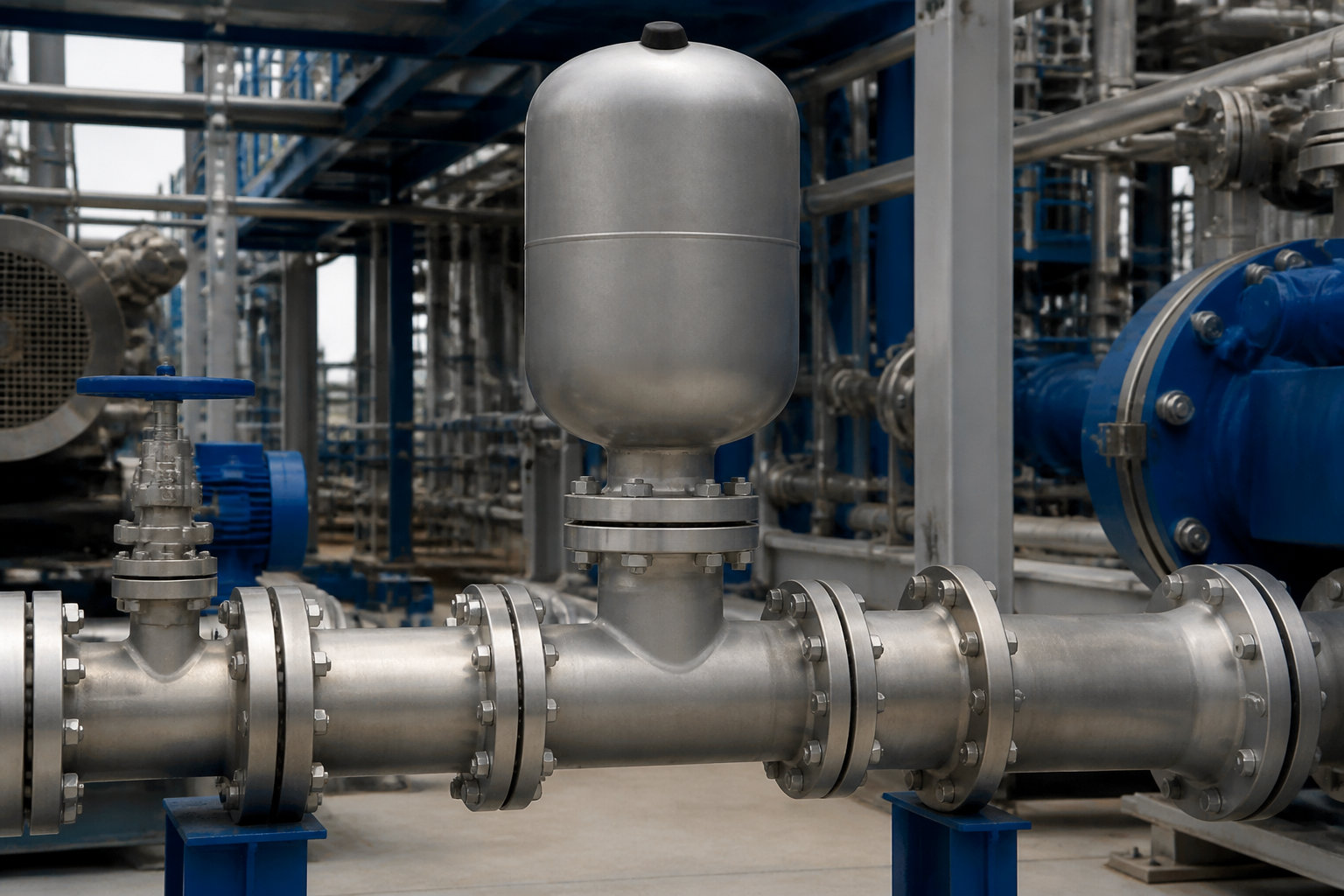

Gestion des pulsations par amortisseurs de flux
La technologie péristaltique génère des pics de pression cycliques. Ce phénomène provient de la compression du tube par les galets. Chaque passage crée une légère variation de débit.
L'installation d'amortisseurs de pulsations stabilise le jet et protège vos canalisations. Cela améliore la précision des débitmètres en ligne. Un flux lissé est indispensable pour les dosages de haute précision car l'amortisseur absorbe l'énergie excédentaire.
La stabilité du flux garantit la qualité de vos mélanges. C'est un accessoire indispensable.
Accessoires de ligne et sécurité hydraulique
Sélectionnez des cannes d'aspiration et des clapets d'injection adaptés à votre fluide. Ces accessoires complètent l'installation pour une performance optimale.
Intégrez des capteurs de pression pour la protection du système global. Ils permettent de stopper la pompe en cas de surpression accidentelle.
Une configuration bien pensée réduit votre empreinte carbone et vos coûts. Évaluez l'efficacité énergétique globale de votre installation.
L'ajout d'accessoires de contrôle transforme une simple pompe en un système de dosage intelligent capable d'auto-diagnostic et de régulation fine.
Prenez Contact pour votre projet de pompe industrielle afin d'affiner votre configuration technique.
La pompe péristaltique industrielle garantit une précision volumétrique absolue et une intégrité totale de vos fluides sensibles grâce à son tube hermétique. Intégrez dès maintenant cette technologie robuste pour optimiser vos cycles de maintenance et sécuriser vos lignes de production. Maîtrisez chaque dosage pour une performance opérationnelle durable.
FAQ
Comment fonctionne précisément une pompe péristaltique pour le dosage industriel ?
Le fonctionnement d'une pompe péristaltique repose sur le principe de la péristalse, où un tube flexible est successivement comprimé par des rouleaux ou des patins en rotation. Cette action mécanique crée des chambres isolées qui déplacent un volume de fluide défini de l'aspiration vers le refoulement. Puisque le liquide circule exclusivement à l'intérieur du tube, il n'entre jamais en contact avec les composants mécaniques de la pompe.
Ce mécanisme volumétrique permet d'obtenir une précision de dosage exceptionnelle, car chaque tour de rotor correspond à un volume de fluide constant. Cette technologie est particulièrement efficace pour les dosages répétables et calibrables, offrant une solution fiable même pour les processus industriels les plus exigeants.
Quels sont les avantages de cette technologie pour les fluides abrasifs ou sensibles ?
Pour les fluides abrasifs, l'isolation totale du produit à l'intérieur du flexible constitue un atout majeur, car elle protège les pièces mécaniques contre l'usure prématurée. La pompe peut ainsi véhiculer des suspensions chargées en solides, comme des boues ou des pâtes céramiques, sans risque de fuite ou de défaillance des joints mécaniques, qui sont absents de cette conception.
Concernant les substances sensibles, la pompe péristaltique assure un transfert extrêmement doux qui minimise les forces de cisaillement. Cette caractéristique est cruciale pour préserver l'intégrité des molécules complexes, des émulsions ou des produits pharmaceutiques, évitant ainsi toute altération de leurs propriétés physico-chimiques lors du pompage.
Comment choisir une pompe adaptée aux normes ATEX et aux exigences sanitaires ?
La sélection doit impérativement débuter par l'analyse de la zone de risque et de la nature du fluide. Pour les environnements ATEX, il convient de choisir des équipements certifiés capables de fonctionner en zones 1 ou 21, garantissant une sécurité totale face aux produits inflammables. Le confinement hermétique du fluide prévient toute émission de vapeur dangereuse dans l'atmosphère de travail.
Sur le plan sanitaire, le choix de l'élastomère est déterminant. Vous devez opter pour des tubes certifiés "Food Grade", tels que le Norprène ou le silicone conformes aux normes FDA, afin de garantir l'absence de contamination croisée. L'utilisation de raccords rapides de type tri-clamp facilitera vos procédures de nettoyage et de maintenance.
Quelle est l'influence de la viscosité et de la pression sur les performances de dosage ?
La viscosité du fluide dicte souvent la vitesse de rotation de la pompe. Ces équipements excellent là où les pompes pneumatiques atteignent leurs limites, notamment au-delà de 10 000 cPs. Pour des fluides très visqueux ou pâteux, une vitesse réduite permet au tube de reprendre sa forme initiale, assurant ainsi un remplissage optimal des chambres de pompage et le maintien de la précision volumétrique.
La pression de service influence directement la configuration technique de votre installation. Pour des pressions allant jusqu'à 8 bars, une version lubrifiée à la graisse est généralement suffisante. En revanche, pour des applications intensives ou des contre-pressions s'élevant jusqu'à 15 bars, une pompe avec bain d'huile est préconisée pour limiter la friction et prolonger la durée de vie du flexible.
Comment optimiser la durée de vie du tube et simplifier la maintenance ?
La maintenance préventive repose principalement sur la surveillance du tube, qui est l'unique pièce d'usure majeure. Une baisse de précision ou des variations de débit sont souvent les signes précurseurs d'une fatigue mécanique. En surdimensionnant légèrement la pompe pour réduire sa vitesse de rotation, vous diminuerez le nombre de cycles de compression et prolongerez significativement la longévité de l'élastomère.
Le remplacement du flexible est une procédure simple et rapide qui ne nécessite pas de démontage complexe. En conservant un stock stratégique de tubes adaptés à vos fluides, vous minimisez les temps d'arrêt de production. Cette facilité d'entretien, couplée à la capacité de la pompe à fonctionner à sec sans dommage, réduit drastiquement vos coûts d'exploitation globaux.
