L'essentiel à retenir : le désamorçage d'une pompe résulte principalement d'une rupture de l'étanchéité du circuit d'aspiration, empêchant la création du vide nécessaire au mouvement du fluide. Pour rétablir le débit, vous devez impérativement éliminer toute prise d'air et vérifier l'intégrité du clapet de pied. Un diagnostic rigoureux des joints prévient ainsi une usure prématurée de la turbine par cavitation.
Le principe de fonctionnement d'une pompe centrifuge repose sur la création d'une dépression physique précise, mais ce mécanisme délicat s'interrompt dès que l'étanchéité du circuit d'aspiration est compromise.
Vous faites face à une situation où votre pompe tourne mais n'aspire plus, générant une frustration légitime alors que votre approvisionnement en eau est à l'arrêt. Cet article propose un diagnostic méthodique des composants d'étanchéité et expose les procédures de dépannage pour remédier durablement à une pompe qui ne s'amorce plus.
- Comprendre pourquoi votre pompe ne s'amorce plus
- Diagnostic technique des composants d'étanchéité
- Analyse des limites physiques et risques de cavitation
- Procédures de maintenance pour la fiabilité industrielle
Comprendre pourquoi votre pompe ne s'amorce plus

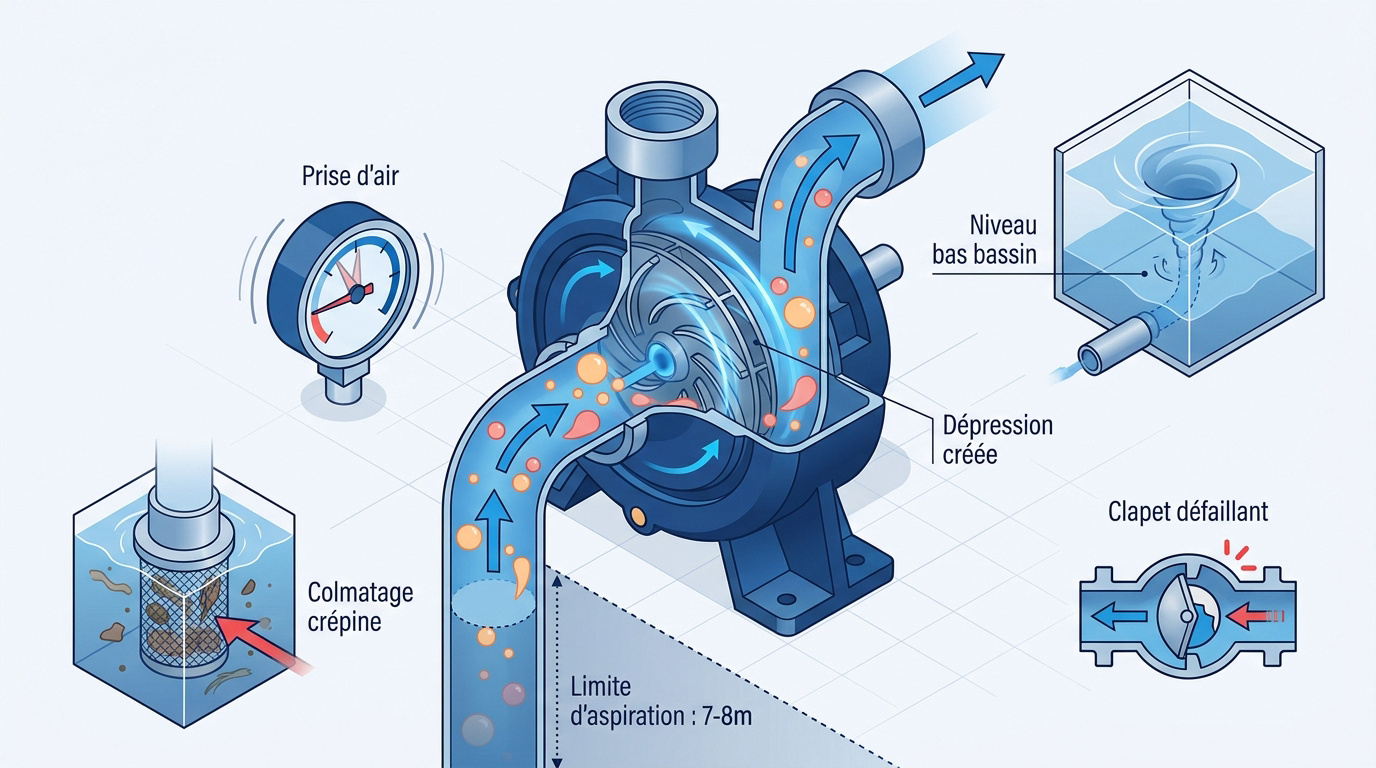

Le désamorçage résulte souvent d'une prise d'air sur l'aspiration ou d'un clapet défaillant. La limite physique d'aspiration plafonne à 7-8 mètres. Un diagnostic rigoureux des joints et du vide est impératif pour rétablir la dépression.
L'analyse technique des causes de défaillance nécessite une compréhension fine des forces physiques en mouvement au sein de votre installation industrielle.
Mécanique des fluides et principe de la dépression à l'aspiration
La rotation de l'impulseur génère un vide partiel dans le corps de pompe. La pression atmosphérique pousse alors le liquide vers l'entrée. Le fluide monte naturellement par différence de pression.
Une rupture de vide survient si de l'air pénètre. L'air, moins dense, empêche la création de la dépression nécessaire. Le cycle de pompage s'interrompt immédiatement. La pompe tourne alors à vide sans débit.
La capacité d'amorçage d'une pompe dépend directement de l'étanchéité absolue du circuit d'aspiration et de la pression atmosphérique locale agissant sur la surface du fluide.
La limite théorique d'aspiration s'établit à 10 mètres. Pourtant, les pertes de charge réduisent cette valeur. La pression atmosphérique locale demeure le facteur limitant majeur de vos installations.
Distinguer une entrée d'air d'un colmatage de crépine
Il convient de différencier les symptômes visuels et auditifs. Une prise d'air provoque des saccades perceptibles. Une obstruction réduit le débit de manière constante et silencieuse lors de la phase initiale.
Observez attentivement le manomètre de pression. Une aiguille oscillante indique souvent la présence d'air. Une chute de pression stable pointe plutôt vers un colmatage sévère au niveau de l'aspiration.
Vérifiez le niveau du bassin source. Un niveau trop bas engendre des vortex. L'air s'engouffre alors massivement dans la tuyauterie.
Vous pouvez envisager l'installation d'un interrupteur à flotteur pour protéger la pompe contre la marche à sec. Ce dispositif prévient les dommages mécaniques irréversibles.
Diagnostic technique des composants d'étanchéité
Une fois les principes physiques de la circulation des fluides posés, il convient d'inspecter avec rigueur les éléments mécaniques garantissant l'intégrité du vide au sein de votre installation.
Détection des micro-fuites sur les raccords et presse-étoupes
Appliquez le protocole de mise sous pression inverse. Utilisez ensuite de l'eau savonneuse sur les jonctions suspectes. Les bulles révèlent alors les entrées d'air les plus fines.

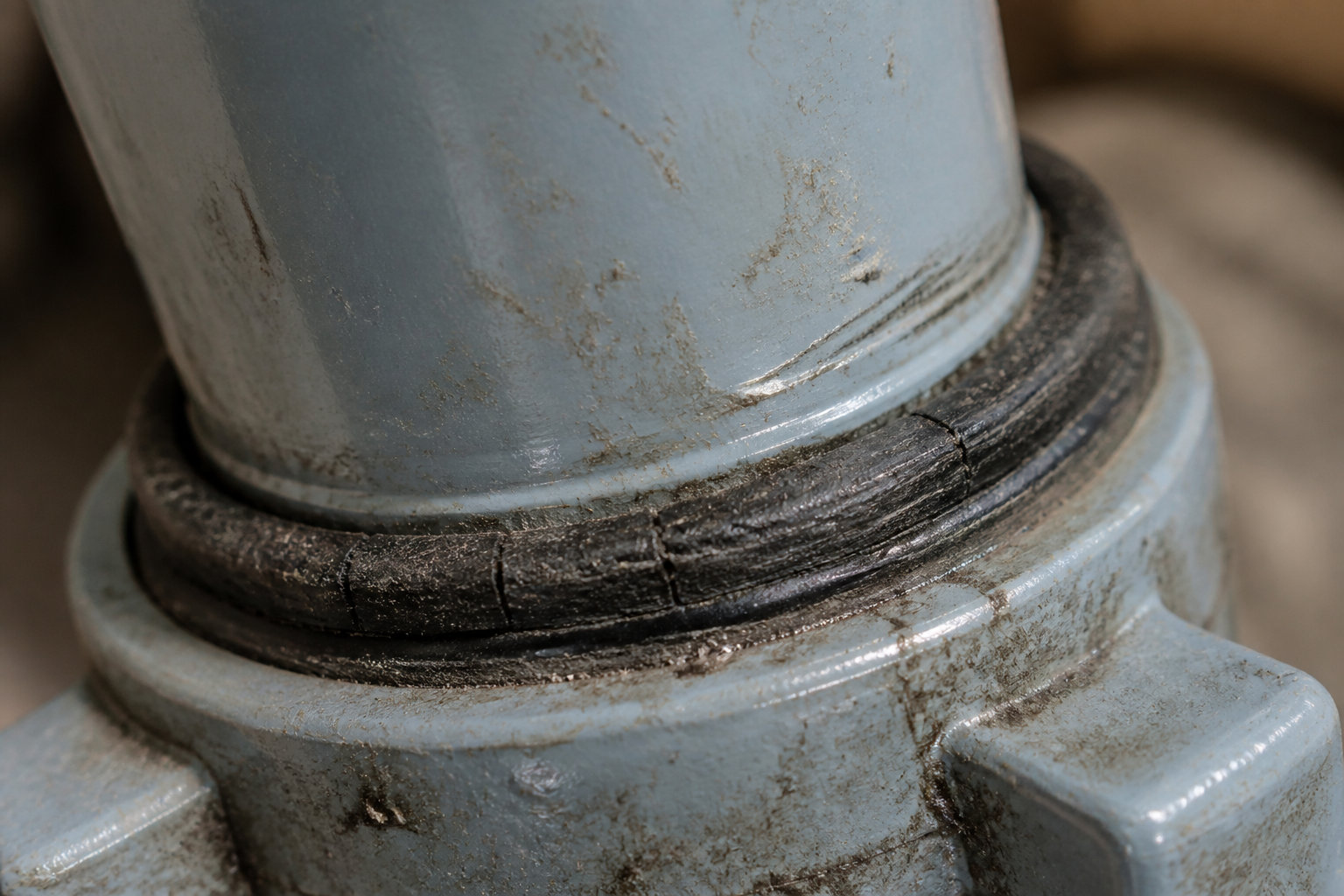

Inspectez les joints toriques et les bouchons. La déformation thermique altère souvent leur résilience naturelle. Un joint sec doit être remplacé sans délai pour l'étanchéité.
Évaluez l'usure des garnitures en milieu industriel. Les fluides abrasifs réduisent leur durée de vie. Un contrôle trimestriel prévient les pannes.
La sélection de matériaux élastomères compatibles est capitale. Cela évite une dégradation chimique prématurée des composants.
Vérification opérationnelle du clapet de pied
Identifiez les signes de reflux à l'arrêt. Si la colonne d'eau redescend, le clapet fuit. C'est la cause numéro un du désamorçage après arrêt.
Démontez l'organe pour vérifier le siège. Des sédiments bloquent souvent le ressort ou le battant. Un nettoyage manuel suffit généralement à rétablir la fonction.
Contrôlez la pression de tarage du clapet. Un ressort trop dur empêche l'ouverture. La dépression d'aspiration doit être suffisante.
Respectez toujours la pression de tarage maximale du clapet. Un mauvais réglage compromet le flux hydraulique.
Analyse des limites physiques et risques de cavitation
Le diagnostic des composants ne suffit pas si l'installation elle-même dépasse les capacités hydrauliques de la machine. Cette inadéquation entre le réseau et la pompe engendre souvent une pompe qui ne s'amorce plus : diagnostic et dépannage deviennent alors indissociables de l'étude du site.
Influence de la hauteur d'aspiration et de la viscosité
Vous devez calculer la hauteur géométrique réelle de votre installation. Plus le fluide est chaud, plus la hauteur maximale diminue. La tension de vapeur limite alors l'aspiration efficace du système.
Il faut adapter le diamètre des tuyaux à la viscosité du produit. Un fluide épais génère des pertes de charge colossales. Vous devez alors augmenter la section pour compenser ces frottements.
Veuillez éviter les coudes inutiles en amont de la pompe. Chaque raccord freine le passage du liquide. Une ligne droite favorise pourtant un amorçage rapide et stable de vos équipements.
Vérifiez les configurations spécifiques. La viscosité impacte directement l'amorçage vertical de vos pompes industrielles.

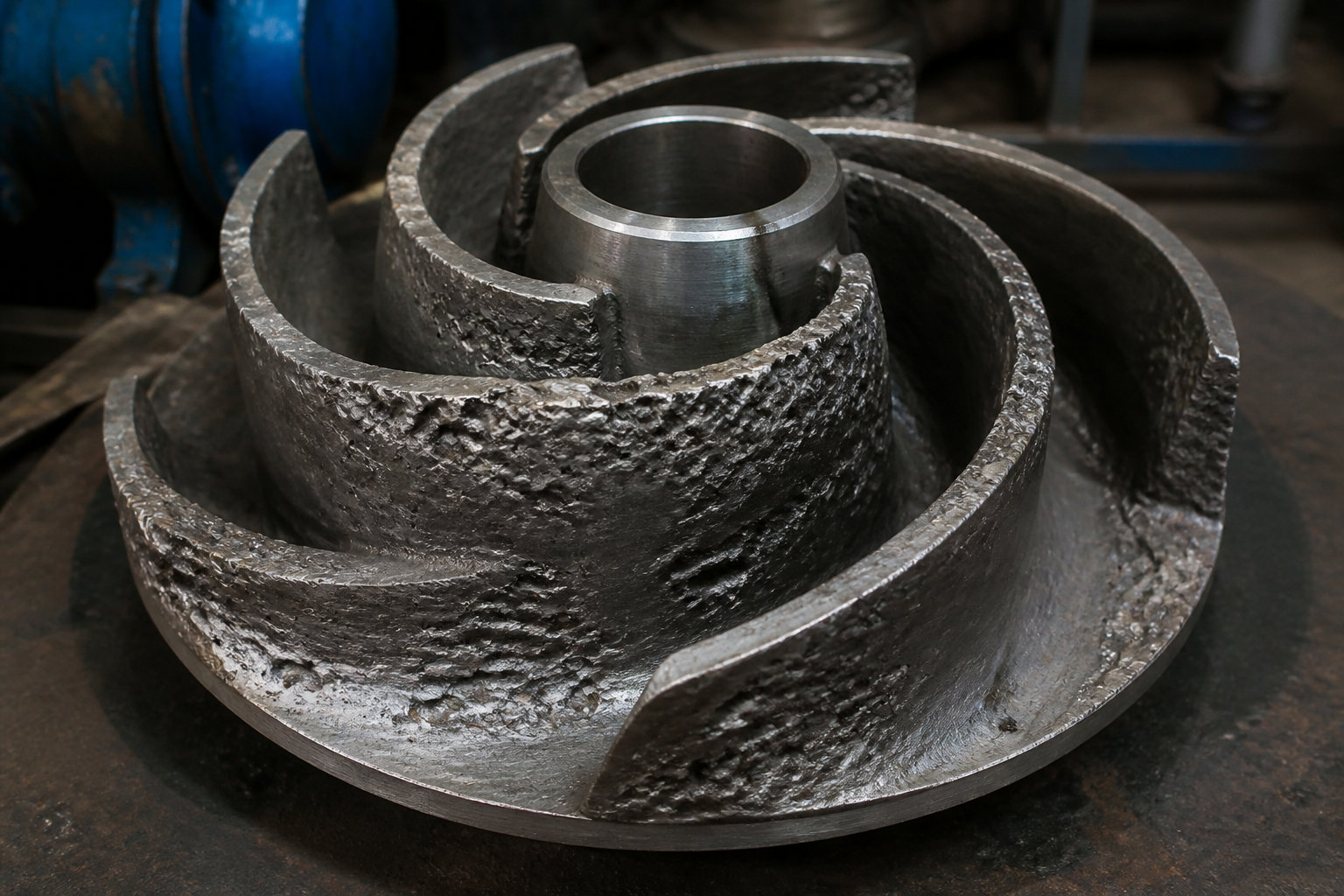

Conséquences de la cavitation sur la turbine et les garnitures
Il convient de repérer le bruit de gravillons caractéristique. Ce son signale l'implosion des bulles de vapeur. La cavitation détruit le métal par des micro-impacts répétés sur les parois internes.
Examinez l'état de surface de l'impulseur avec soin. Le piquetage du métal réduit le rendement hydraulique global. Les vibrations endommagent aussi les roulements du moteur par des secousses mécaniques constantes.
Analysez la défaillance des garnitures mécaniques de vos machines. Les chocs de pression brisent les faces de friction. L'étanchéité devient alors impossible à maintenir durablement sans une intervention technique lourde.
Surveillez les symptômes acoustiques. Une intervention rapide évite le remplacement complet du corps de pompe.
Procédures de maintenance pour la fiabilité industrielle
Après avoir identifié et corrigé les causes de panne, la mise en place d'un protocole rigoureux assure la pérennité du système. Une approche méthodique garantit en effet la stabilité opérationnelle de vos installations.

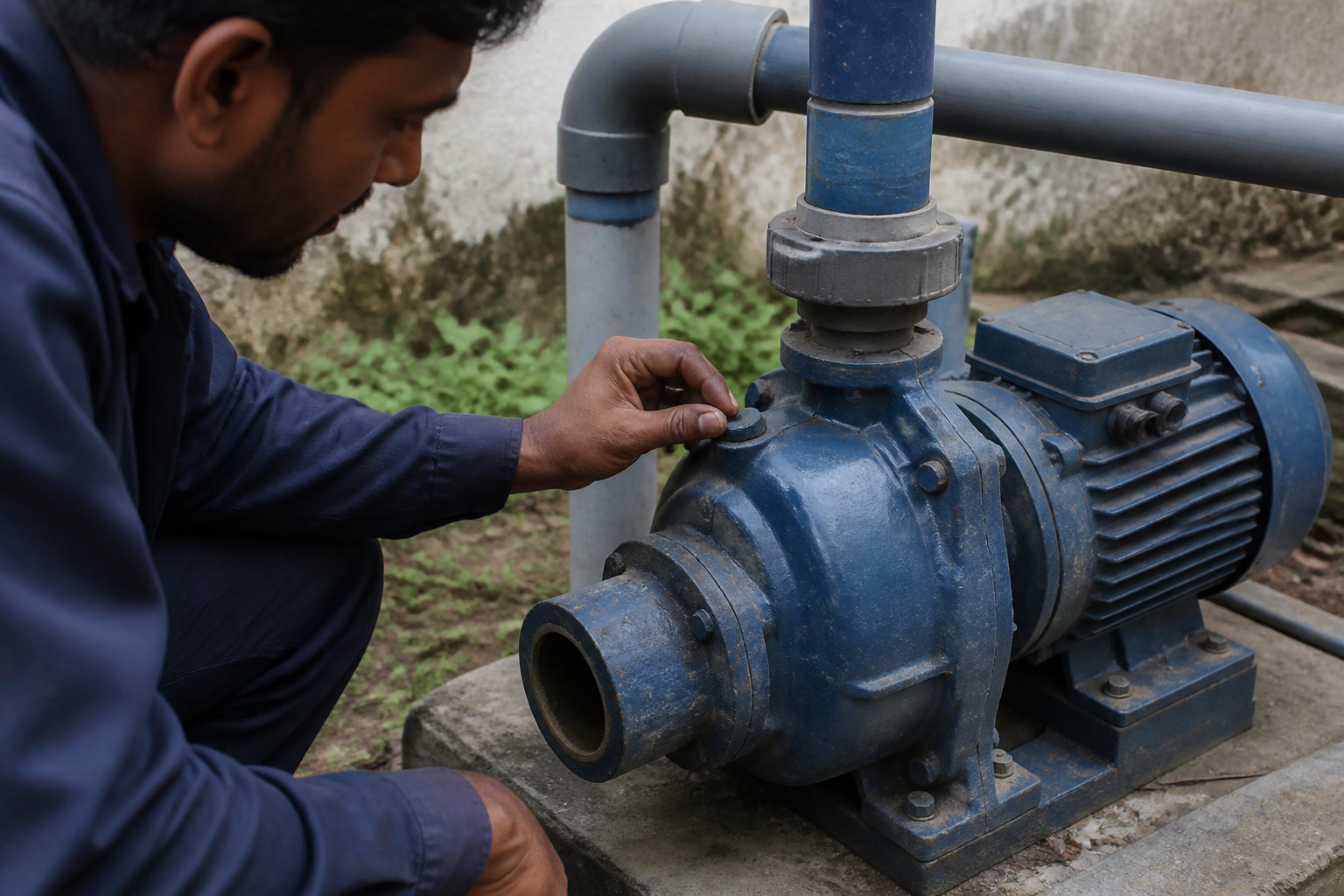

Protocole de réamorçage manuel et purge du système
Remplissez le corps de pompe par l'orifice dédié. La conduite d'aspiration doit être totalement noyée. L'absence d'air est la condition sine qua non.
Ouvrez les vannes de purge aux points hauts. Chassez les poches d'air résiduelles avant le démarrage. Refermez dès que le liquide sort sans bulles.
Démarrez la pompe par impulsions brèves. Vérifiez la montée en pression sur le manomètre. Le débit doit se stabiliser en quelques secondes seulement.
Ouvrez impérativement la ligne d'évacuation. Cela permet à l'air de s'échapper sans créer de bouchon interne.
- Remplissage initial du corps
- Purge des points hauts
- Ouverture de la vanne de refoulement
- Vérification du sens de rotation
Plan de maintenance préventive des organes hydrauliques
Planifiez le remplacement annuel des joints. N'attendez pas la fuite pour intervenir sur site. La maintenance préventive réduit les arrêts de production coûteux.
Installez un filtre de protection en amont. Un tamis de 420 microns bloque les débris dangereux. Nettoyez-le régulièrement pour éviter toute perte de charge.
Préparez l'hivernage pour les installations extérieures. Vidangez le corps de pompe pour éviter le gel. Graissez les parties mobiles pour prévenir la corrosion.
Contrôlez les variateurs de fréquence. Une régulation stable protège l'amorçage.
| Composant | Fréquence de contrôle | Action recommandée | Risque si négligé |
|---|---|---|---|
| Joints d'étanchéité | Trimestriel | Remplacement | Désamorçage |
| Clapet de pied | Mensuel | Nettoyage | Désamorçage |
| Crépine/Filtre | Mensuel | Nettoyage | Casse |
| Garniture mécanique | Trimestriel | Remplacement | Casse |
Le rétablissement d'une dépression efficace repose sur l'étanchéité absolue des joints et la fonctionnalité du clapet de pied. Inspectez rigoureusement votre circuit d'aspiration pour éliminer toute prise d'air parasite et garantir un amorçage immédiat. Une maintenance préventive régulière protège durablement vos installations contre les risques destructeurs de la cavitation.
FAQ
Pourquoi ma pompe ne parvient-elle plus à s'amorcer correctement ?
Le désamorçage d'une pompe centrifuge est, dans la majorité des cas, consécutif à la présence d'air au sein du circuit hydraulique. Contrairement aux liquides, l'air est un fluide compressible que ces machines ne peuvent déplacer efficacement pour créer la dépression nécessaire à l'aspiration. Une prise d'air, même minime, rompt le vide partiel généré par la rotation de l'impulseur, interrompant immédiatement le cycle de pompage.
Par ailleurs, d'autres facteurs mécaniques ou environnementaux peuvent être en cause, tels qu'un niveau d'eau insuffisant à la source, l'obstruction d'une crépine par des débris, ou encore la défaillance d'un clapet anti-retour. Ces anomalies empêchent la formation de la colonne d'eau indispensable au fonctionnement nominal de votre installation.
Comment identifier une fuite d'air sur ma tuyauterie d'aspiration ?
La détection d'une entrée d'air requiert une inspection visuelle minutieuse de l'ensemble des composants d'étanchéité. Vous devez examiner avec attention les raccords, les joints et les bouchons d'amorçage à la recherche de fissures ou de signes de desserrage. Si votre installation dispose de tuyaux transparents, l'observation de bulles d'air en mouvement constitue un indicateur irréfutable d'une rupture d'étanchéité.
Une méthode efficace consiste également à appliquer de l'eau savonneuse sur les jonctions suspectes ou à effectuer une mise sous pression inverse. La formation de bulles ou le suintement de fluide révèlera précisément l'emplacement de la micro-fuite. N'oubliez pas que l'usure thermique ou chimique des élastomères peut altérer leur résilience, rendant leur remplacement impératif pour restaurer le vide.
Quel est le rôle du clapet anti-retour dans le maintien de l'amorçage ?
Le clapet anti-retour, souvent situé à l'extrémité du tuyau d'aspiration, agit comme une valve unidirectionnelle essentielle. Son rôle primordial est de maintenir la colonne d'eau prisonnière du circuit lorsque la pompe est à l'arrêt. En empêchant le fluide de redescendre vers la source, il garantit que la pompe demeure noyée et prête pour un redémarrage immédiat sans intervention manuelle.
Si ce composant est bloqué par des sédiments ou si son joint est endommagé, l'eau s'évacue par gravité, laissant place à de l'air. Ce reflux systématique est la cause numéro un des échecs d'amorçage après une période d'inactivité. Un nettoyage manuel du siège du clapet ou une vérification de sa pression de tarage permet généralement de résoudre ce dysfonctionnement.
Quelle procédure suivre pour effectuer un réamorçage manuel efficace ?
Pour procéder au réamorçage, il est impératif de couper préalablement l'alimentation électrique afin de garantir votre sécurité. La procédure consiste à remplir intégralement le corps de la pompe ainsi que la conduite d'aspiration avec de l'eau via l'orifice dédié. Cette étape vise à chasser l'air résiduel et à rétablir la continuité du fluide nécessaire à la création de la dépression.
Une fois le circuit saturé, refermez hermétiquement le bouchon d'amorçage et mettez l'appareil sous tension. Il est conseillé d'ouvrir les vannes de purge aux points hauts pour évacuer les dernières poches d'air. Si le manomètre se stabilise et que le débit devient constant en quelques secondes, l'opération est réussie. Dans le cas contraire, une investigation plus approfondie sur l'étanchéité des raccords ou l'état de la turbine s'avérera nécessaire.
Quand est-il nécessaire de solliciter l'intervention d'un technicien spécialisé ?
Bien que de nombreuses pannes soient liées à des problèmes d'étanchéité externes, certaines défaillances touchent les organes internes de la machine. Si, malgré un amorçage manuel rigoureux et une tuyauterie parfaitement étanche, la pompe tourne sans aspirer ou émet des bruits anormaux, la turbine ou la garniture mécanique pourraient être endommagées. La cavitation, reconnaissable à un son de gravillons, peut également avoir érodé les surfaces métalliques internes.
Ces interventions techniques, impliquant le démontage du corps de pompe et le remplacement de composants de précision, requièrent une expertise spécifique. Si vous avez le moindre doute sur la manipulation des circuits électriques ou hydrauliques, faire appel à un professionnel vous permettra de prévenir des dommages irréversibles sur votre matériel industriel ou domestique.
