L'essentiel à retenir : la performance en industrie chimique repose sur l'adéquation entre les matériaux, comme le PVDF ou l'Inox 316L, et la dangerosité des fluides. L'adoption de technologies à entraînement magnétique garantit un confinement total, sécurisant vos transferts critiques. Cette approche, couplée à une maintenance préventive rigoureuse, réduit votre coût total de possession de près de 30 % en évitant les arrêts non planifiés.
La sélection rigoureuse d'une pompe industrie chimique constitue le pivot central de la sécurité et de l'efficacité des transferts de fluides agressifs au sein des unités de production modernes. En 2026, l'évolution des polymères comme le PVDF et l'adoption de l'entraînement magnétique permettent d'atteindre un confinement hermétique, indispensable pour protéger vos installations contre la corrosion et les fuites critiques.
Pourtant, une simple erreur de calcul du NPSH ou une incompatibilité de garniture peut provoquer des arrêts de production coûteux. Ce guide décortique les technologies de pompage et les normes ATEX pour vous aider à optimiser la fiabilité de vos processus industriels.
- 4 critères de sélection des matériaux pour une pompe en industrie chimique
- 3 technologies de pompage adaptées aux fluides critiques
- Sécurité opérationnelle et respect des normes environnementales
- Stratégies de maintenance pour la continuité d'exploitation
4 critères de sélection des matériaux pour une pompe en industrie chimique

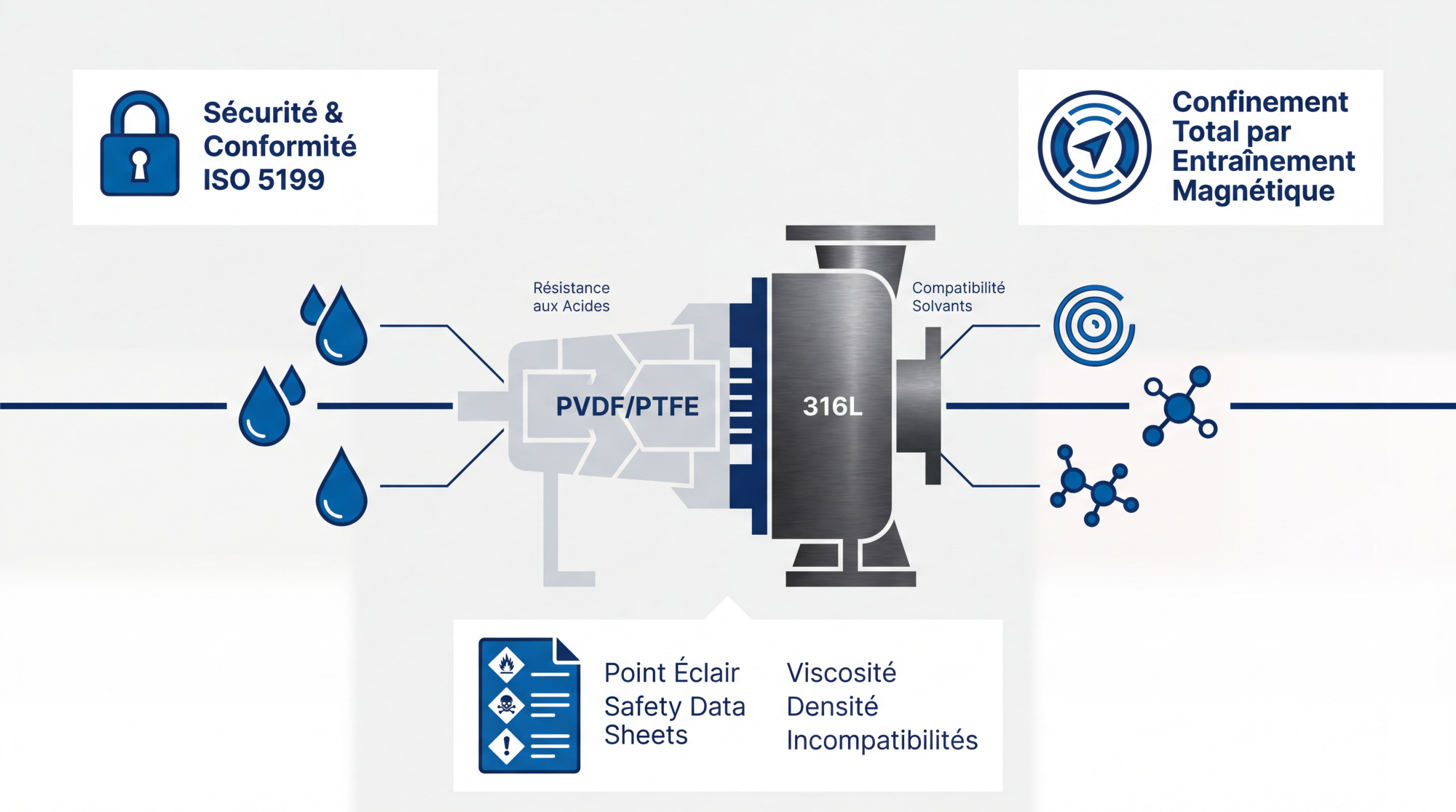

La sélection repose sur la résistance du PVDF/PTFE face aux acides et l'usage de l'Inox 316L pour les solvants. La conformité ISO 5199 et le confinement total via entraînement magnétique sécurisent les transferts critiques.
Cette rigueur technique permet d'établir une transition cohérente vers l'examen détaillé des propriétés de chaque alliage et polymère utilisé dans vos installations.
Analyse de la compatibilité chimique des polymères et alliages
Le choix des polymères comme le PVDF ou le PTFE est déterminant pour la manipulation d'acides concentrés. Ces matériaux offrent une inertie chimique supérieure. Ils évitent toute dégradation prématurée des composants.
Pour les solvants organiques, l'Inox 316L reste une référence industrielle fiable. Certains alliages spécifiques comme le Hastelloy ou le Ferralium sont nécessaires en cas de forte corrosion. Ces métaux garantissent une intégrité structurelle prolongée. La sélection dépend strictement de la nature du fluide.
Les pompes à engrenage haute résistance utilisent des aciers inoxydables qui protègent efficacement les engrenages internes. La durabilité des équipements en dépend directement.
Au-delà de la simple résistance des matériaux, vous devez impérativement corréler ces choix aux données physiques brutes extraites des documents réglementaires.
Interprétation des Fiches de Données de Sécurité pour le choix technique
L'examen des FDS permet de quantifier la viscosité et la densité du produit pompé. Ces paramètres influencent directement le dimensionnement du moteur. Une erreur d'interprétation peut mener à une surcharge.
La toxicité mentionnée dans la fiche impose souvent un confinement strict. Les produits CMR exigent des solutions d'étanchéité sans compromis.
- Point éclair pour le risque ATEX
- Viscosité dynamique en mPas
- Densité relative
- Incompatibilités matières listées
Faites appel à un fournisseur pompes industrielles : expertise par secteurs pour valider vos configurations techniques les plus complexes.
3 technologies de pompage adaptées aux fluides critiques
Après avoir défini les matériaux, il convient d'analyser les technologies capables de gérer ces fluides en toute sécurité.
Avantages de l'entraînement magnétique pour le confinement total

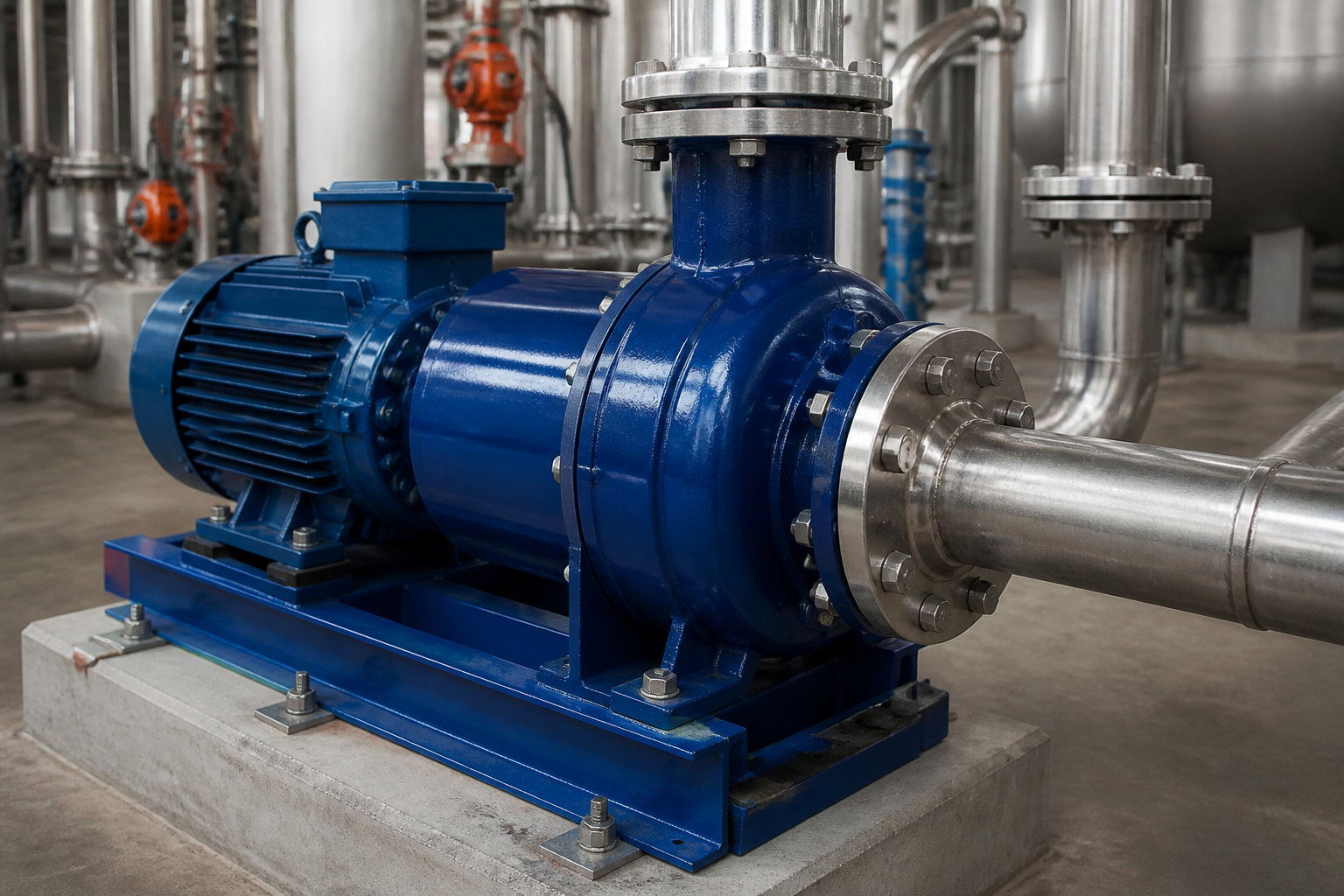

L'entraînement magnétique élimine le besoin de garniture mécanique classique. Le couplage se fait à travers une cloche d'étanchéité hermétique. Cela supprime radicalement tout risque de fuite vers l'extérieur.
Cette technologie est idéale pour les fluides hautement dangereux ou coûteux. Elle réduit les opérations de maintenance liées aux fuites d'étanchéité. La sécurité des opérateurs est ainsi grandement renforcée sur site. C'est un investissement rentable pour la protection environnementale.
Le confinement total par couplage magnétique représente la solution ultime pour le transfert de fluides toxiques sans aucune émission fugitive dans l'atmosphère industrielle.
Performance des pompes à membrane pneumatique en zone ATEX
Les pompes pneumatiques à membrane sont intrinsèquement sécurisées pour les zones explosibles. Elles ne possèdent pas de moteur électrique générant des étincelles. Leur fonctionnement repose uniquement sur l'air comprimé.
L'utilisation de pompes antidéflagrantes certifiées ATEX garantit une exploitation sereine. Ces équipements gèrent parfaitement les fluides chargés ou visqueux. L'auto-amorçage facilite grandement les phases de démarrage.
Vous pouvez consulter la fiche technique de la Lowara CO - Pompe centrifuge pour comparer les usages.
La robustesse de ces pompes limite les arrêts de production. Elles acceptent des particules solides sans blocage majeur.
Sécurité opérationnelle et respect des normes environnementales
La technologie choisie doit s'inscrire dans un cadre réglementaire strict pour garantir la pérennité de l'exploitation.
Maîtrise de l'étanchéité pour les substances CMR et solvants
Les substances CMR imposent une étanchéité absolue pour protéger la santé des travailleurs. Les garnitures mécaniques doubles avec fluide de barrage sont souvent préconisées. Elles offrent une barrière de sécurité supplémentaire.
| Technologie | Type d'étanchéité | Risque de fuite | Application idéale |
|---|---|---|---|
| Entraînement magnétique | Sans joint (statique) | Zéro fuite | Fluides toxiques, CMR |
| Garniture double | Mécanique avec barrage | Quasi nul | Solvants inflammables |
| Garniture simple | Mécanique standard | Modéré | Fluides peu dangereux |
| Pompe péristaltique | Tube de confinement | Zéro fuite (interne) | Dosage de précision |
Le choix entre système sans joint et garniture mécanique dépend du process. Chaque solution présente des avantages en termes de coût et de fiabilité. Une analyse technique préalable est indispensable.
Obligations réglementaires liées à la directive ATEX en 2026
La conformité ATEX exige une mise à la terre rigoureuse de tous les équipements. Les matériaux conducteurs préviennent l'accumulation d'électricité statique. C'est une obligation légale pour les environnements chimiques.

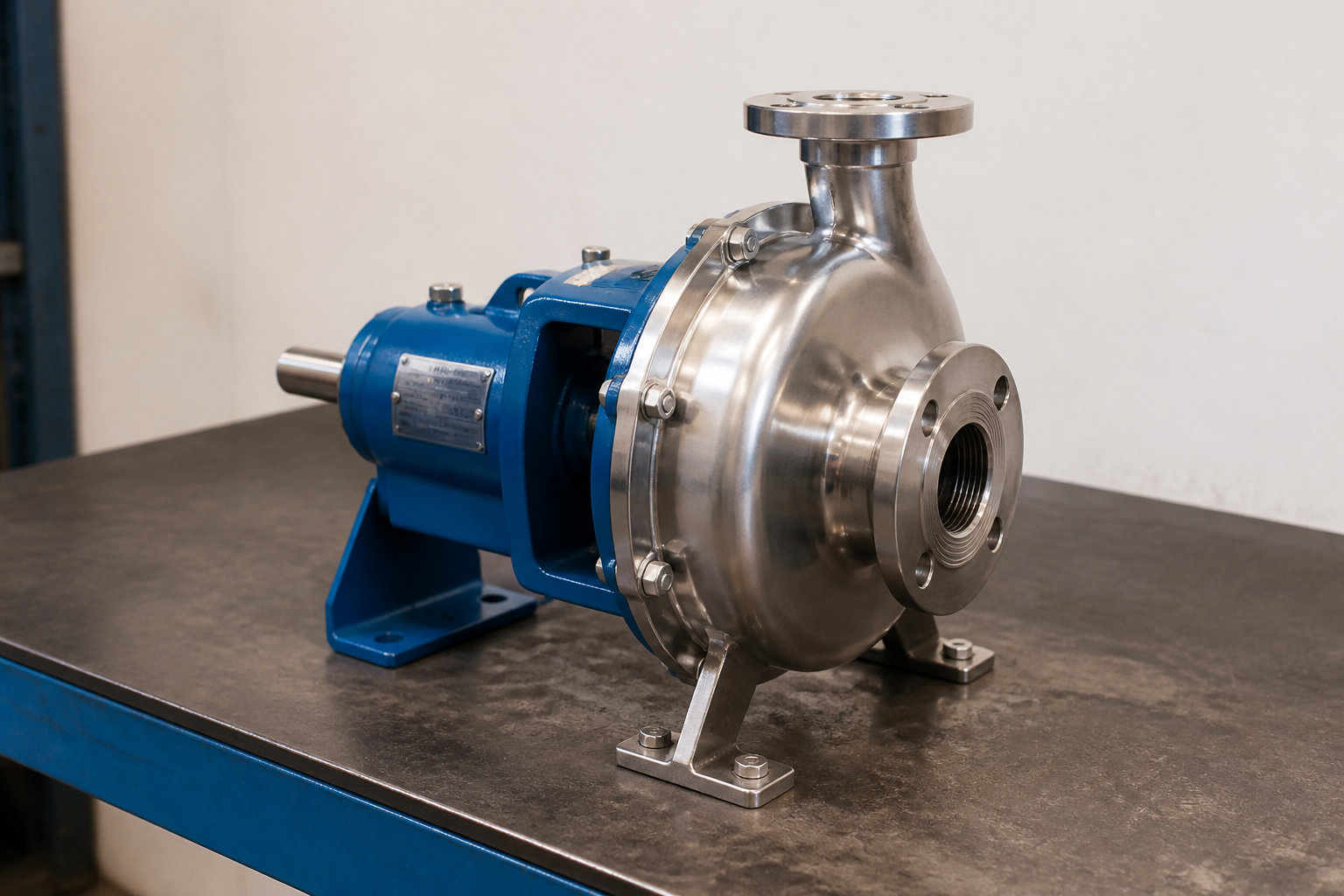

Le respect de la norme ISO 5199 pour pompes centrifuges définit les spécifications techniques de sécurité essentielles. Cette norme de classe II encadre la conception et l'installation. Le respect de ces standards assure la validité des assurances.
Une maintenance inadaptée peut compromettre la certification, comme souligné dans cet article sur la pompe industrielle en panne : les 7 causes les plus fréquentes.
Les certifications doivent être régulièrement mises à jour. La vigilance reste de mise face aux évolutions réglementaires.
Stratégies de maintenance pour la continuité d'exploitation
Au-delà de la conformité, l'optimisation de la maintenance garantit la rentabilité à long terme de vos installations.
Amélioration du coût total de possession par la surveillance préventive

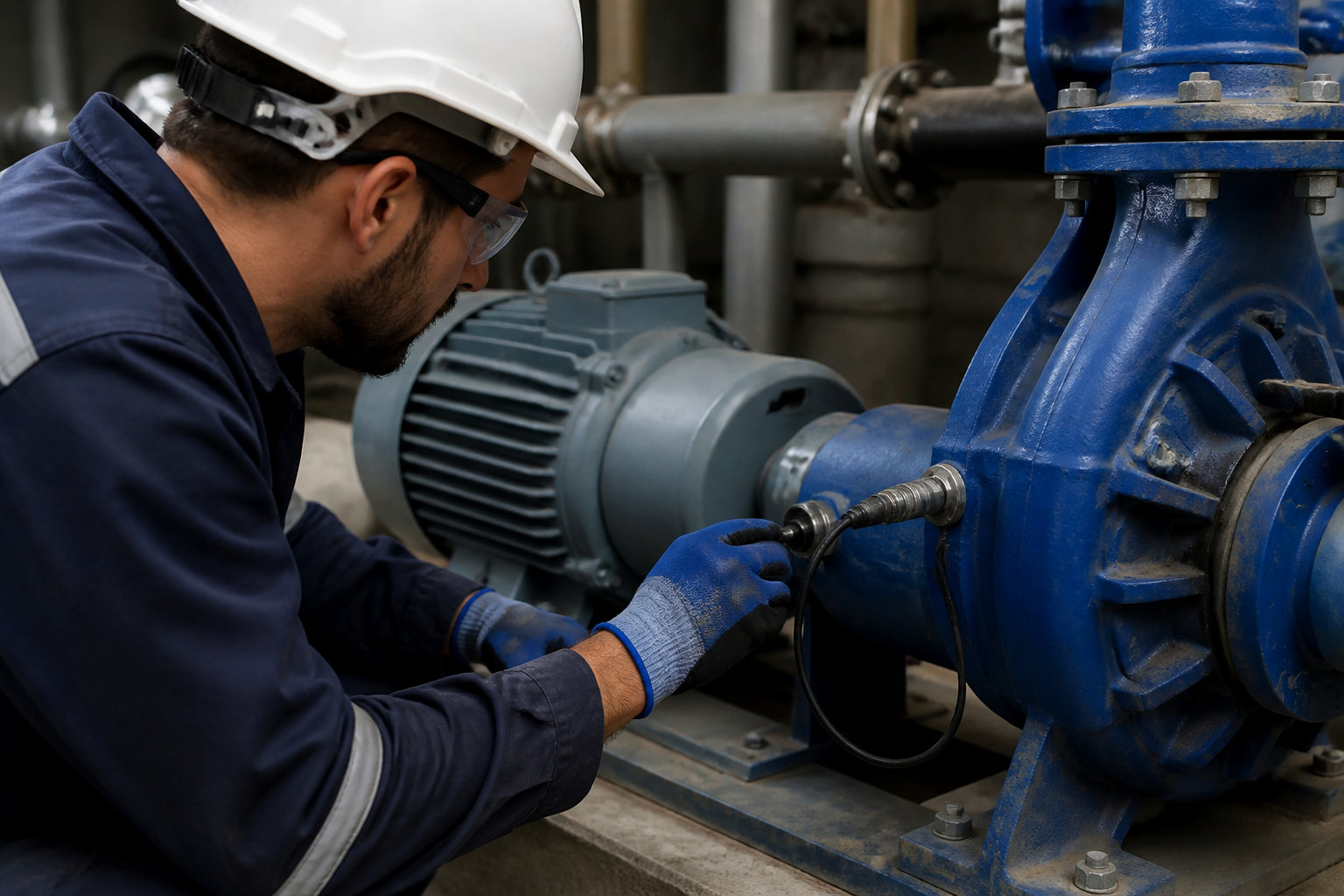

La maintenance préventive réduit drastiquement le coût total de possession (TCO). Le suivi des vibrations et de la température permet d'anticiper les casses. Un diagnostic précoce évite des réparations lourdes.
Les arrêts de production non planifiés coûtent cher à l'industrie chimique. Chaque heure perdue impacte directement la marge opérationnelle de l'usine. Investir dans des capteurs de surveillance devient une priorité stratégique. La fiabilité des systèmes de pompage est le cœur de l'usine.
Vous devez intégrer ces protocoles rigoureux pour sécuriser vos actifs :
- Analyse vibratoire périodique
- Contrôle de l'état des joints
- Vérification de l'alignement moteur-pompe
- Suivi de la consommation électrique
Fiabilisation des installations existantes et gestion du NPSH
Le calcul du NPSH disponible est crucial pour éviter la cavitation destructrice. Une pression d'aspiration insuffisante génère des bulles de vapeur nocives. Cela endommage rapidement les turbines et les corps de pompe.
Il s'avère parfois nécessaire de choisir une pompe de traitement d'eau pour l'industrie plus adaptée. L'ajustement des diamètres de tuyauterie stabilise souvent le débit.
Une hydraulique bien maîtrisée prolonge la vie des équipements. Les techniciens doivent surveiller les manomètres en permanence.
La fiabilisation passe par une analyse rigoureuse des conditions réelles. Un audit technique sur site permet d'identifier les points critiques.
La sélection d'une pompe pour l'industrie chimique exige une compatibilité rigoureuse des matériaux et un confinement hermétique, notamment via l'entraînement magnétique. Anticipez dès maintenant vos besoins de maintenance préventive pour garantir une continuité d'exploitation optimale. Sécurisez vos transferts critiques pour transformer vos contraintes réglementaires en un avantage compétitif durable.
FAQ
Comment sélectionner les matériaux les plus adaptés pour une pompe chimique ?
Le choix des matériaux est une étape cruciale qui conditionne la longévité de vos installations. Pour les acides concentrés et les bases fortes, l'usage de polymères tels que le PVDF ou le PTFE est vivement recommandé en raison de leur inertie chimique exceptionnelle. À l'inverse, pour le transfert de solvants organiques ou d'eaux usées chaudes, l'acier inoxydable 316L ou des alliages spécifiques comme le Hastelloy offrent une rigidité structurelle et une résistance thermique optimales.
Il est impératif de considérer que la température de service influence directement la résistance des matériaux. Une substance compatible à 21°C peut devenir corrosive à une température plus élevée, accélérant ainsi la dégradation des joints et du corps de pompe. Une analyse rigoureuse de la Fiche de Données de Sécurité (FDS) du fluide est donc indispensable avant toute décision technique.
Quels sont les avantages de l'entraînement magnétique pour les fluides dangereux ?
La technologie à entraînement magnétique repose sur un couplage hermétique qui élimine toute liaison mécanique directe entre le moteur et la roue. En supprimant la garniture mécanique, cette conception garantit un confinement total du fluide, éliminant ainsi les risques de fuites vers l'extérieur. C'est la solution de référence pour la manipulation de substances toxiques, corrosives ou de haute pureté.
Outre la sécurité accrue pour vos opérateurs et l'environnement, ces pompes permettent de réduire significativement les coûts de maintenance liés à l'usure des joints. Elles s'inscrivent parfaitement dans une démarche de conformité aux normes ISO 15783 et API 685, tout en offrant un rendement énergétique élevé pour les processus industriels continus.
Pourquoi privilégier une pompe pneumatique à membrane en zone ATEX ?
Les pompes pneumatiques à double membrane (AODD) sont intrinsèquement sécurisées pour les environnements explosibles car elles fonctionnent exclusivement à l'air comprimé. L'absence de moteur électrique élimine toute source d'étincelles, répondant ainsi naturellement aux exigences de la directive ATEX. Pour une sécurité totale, l'utilisation de corps de pompe conducteurs et une mise à la terre rigoureuse permettent de dissiper l'électricité statique.
Ces équipements se distinguent également par leur grande polyvalence. Ils sont capables de gérer des fluides chargés, visqueux ou abrasifs, tout en supportant un fonctionnement à sec sans dommage. Leur capacité d'auto-amorçage facilite grandement les phases de démarrage et le transfert de solvants inflammables ou d'alcools en toute sérénité.
Quelles sont les réglementations majeures pour le pompage chimique en 2026 ?
En 2026, la conformité réglementaire s'articule principalement autour de la sécurité des travailleurs et de la protection environnementale. La directive ATEX 2014/34/UE reste le pilier pour les zones à risque d'explosion, imposant des équipements certifiés capables de prévenir toute inflammation. Par ailleurs, les normes ISO 5199 et ISO 15783 définissent les standards de conception pour garantir la robustesse mécanique et l'étanchéité des pompes centrifuges.
Pour les secteurs pharmaceutiques et cosmétiques, les certifications FDA et USP sont indispensables afin de garantir la biocompatibilité des matériaux. Le respect de ces cadres réglementaires assure non seulement la sécurité opérationnelle de votre site, mais également la validité de vos contrats d'assurance et la pérennité de votre exploitation face aux contrôles de conformité.
Comment optimiser le coût total de possession (TCO) de vos pompes ?
Le coût réel d'une pompe ne se limite pas à son prix d'achat, qui ne représente souvent que 10 à 15 % de la dépense totale sur cinq ans. La consommation énergétique constitue le poste le plus lourd, pouvant atteindre 50 % du TCO. Investir dans des équipements à haut rendement hydraulique et adopter une stratégie de maintenance préventive permet de réduire drastiquement les dépenses liées aux arrêts de production imprévus.
Le suivi des vibrations, de l'alignement moteur-pompe et de l'état des joints permet d'anticiper les défaillances avant qu'elles ne deviennent critiques. Une conception robuste, incluant par exemple des anneaux de renfort pour limiter la dilatation thermique, prolonge la durée de vie des composants et optimise ainsi la rentabilité globale de votre parc de machines.
Comment prévenir les risques de cavitation grâce au calcul du NPSH ?
La prévention de la cavitation repose sur un équilibre strict : le NPSH disponible (NPSHa) de votre installation doit impérativement être supérieur au NPSH requis (NPSHr) par la pompe, avec une marge de sécurité d'au moins 0,5 mètre. La cavitation, causée par la vaporisation du liquide à l'aspiration, peut détruire prématurément les turbines et provoquer des chutes de performances majeures.
Pour garantir une pression d'aspiration suffisante, vous devez prendre en compte l'altitude du site, la température du fluide et les pertes de charge dans la tuyauterie. Un dimensionnement correct des diamètres d'aspiration et une limitation de la hauteur géométrique entre la pompe et le réservoir sont des leviers essentiels pour stabiliser le débit et protéger l'intégrité de vos équipements de pompage.
