L'essentiel à retenir : la performance d'une station de pompage repose sur l'adéquation entre la rhéologie du fluide et la technologie de roue choisie. Le calcul rigoureux de la HMT et du NPSH prévient la cavitation, tandis que le volume de la bâche protège le moteur contre les cycles de démarrage excessifs, garantissant ainsi la longévité de vos installations.
La sélection d'une pompe pour une station de pompage industrielle ne tolère aucune approximation, car les défaillances mécaniques représentent souvent 70 % des coûts d'exploitation sur une décennie.
Une erreur de dimensionnement ou une roue inadaptée aux effluents chargés provoque inévitablement une cavitation destructrice ou des colmatages fréquents. Cet article décortique les critères hydrauliques et technologiques pour optimiser la fiabilité de vos installations et réduire durablement votre consommation énergétique.
- Critères hydrauliques pour le choix d'une pompe en station de pompage
- 3 types de roues adaptés aux effluents chargés et abrasifs
- Comment dimensionner la bâche pour limiter l'usure moteur ?
- Gestion des coûts d'exploitation et stratégies de maintenance

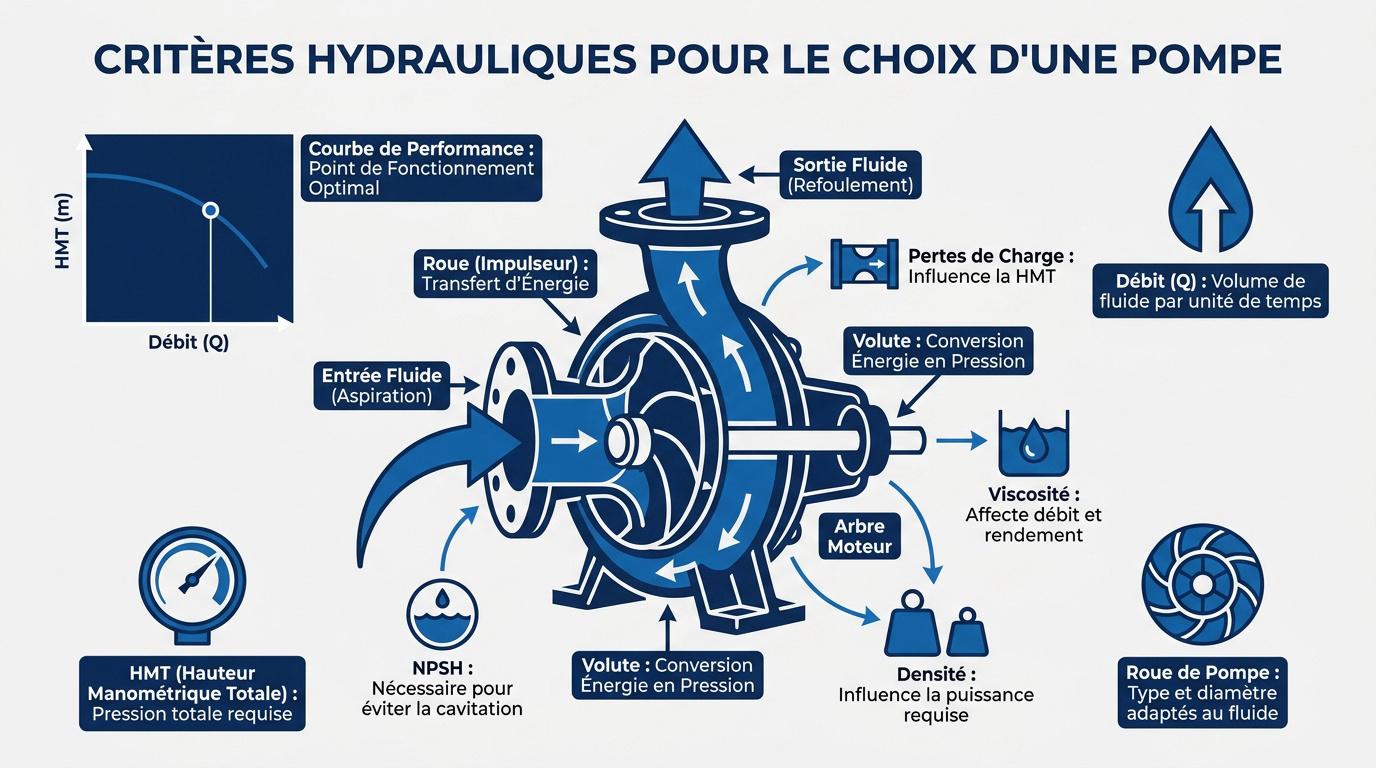

Critères hydrauliques pour le choix d'une pompe en station de pompage
Le dimensionnement repose sur le calcul précis de la HMT incluant pertes de charge linéaires et singulières et du débit de pointe. La sélection du type de roue et l'analyse du NPSH disponible préviennent la cavitation et l'usure prématurée.
La transition entre l'analyse théorique et la mise en œuvre pratique nécessite une évaluation rigoureuse des besoins hydrauliques pour garantir la pérennité de votre installation industrielle.
Détermination du débit et de la Hauteur Manométrique Totale
Le calcul du débit de pointe doit intégrer les arrivées réelles et les pics de demande. Vous devez dimensionner le système pour absorber ces charges sans saturer l'installation globale.
Il convient d'évaluer les pertes de charge pour définir la HMT. Consultez ce guide sur le calcul des pertes de charge et de la HMT afin de sécuriser votre point de fonctionnement.
Une précision absolue est requise. Un mauvais calcul engendre inévitablement un surcoût énergétique majeur.
Impact de la viscosité et de la densité sur la sélection
La rhéologie des fluides modifie la courbe de performance. Une viscosité élevée réduit l'efficacité et la hauteur manométrique. Vous devez donc ajuster la puissance moteur. Ne négligez jamais la densité des effluents chargés lors de vos calculs.
Anticipez également les variations thermiques saisonnières. Une chute de température augmente la résistance interne du fluide. Cela sollicite davantage la mécanique de vos équipements.
Vérifiez scrupuleusement la compatibilité des matériaux utilisés. Privilégiez l'acier inoxydable ou des alliages à haute teneur en chrome contre l'abrasion des particules solides.
3 types de roues adaptés aux effluents chargés et abrasifs
Après avoir défini les besoins hydrauliques, le choix technologique de la turbine devient le facteur déterminant pour la fiabilité de votre station.
Turbines à effet vortex pour les fluides à fibres longues
La roue vortex reculée génère un tourbillon puissant au sein de la volute. Ce mécanisme garantit un passage libre intégral. Il préserve ainsi les installations des obstructions liées aux fibres longues.
Le rendement énergétique s'avère certes inférieur aux modèles classiques. Pourtant, cette configuration limite drastiquement les interventions de débouchage manuelles. C'est, en fait, le choix de la tranquillité opérationnelle absolue.
Avantages des roues monocanal et multicanaux fermées
Ces turbines valorisent le rendement hydraulique global grâce à leur géométrie précise. Elles sont particulièrement indiquées pour le transfert des eaux peu chargées. Vous devriez consulter ce guide pour réussir le choix d'une pompe industrielle selon le fluide et ainsi accroître vos performances.
Toutefois, restez vigilants face aux risques de blocage mécanique. Les lingettes ou débris solides peuvent obstruer ces canaux étroits très rapidement.

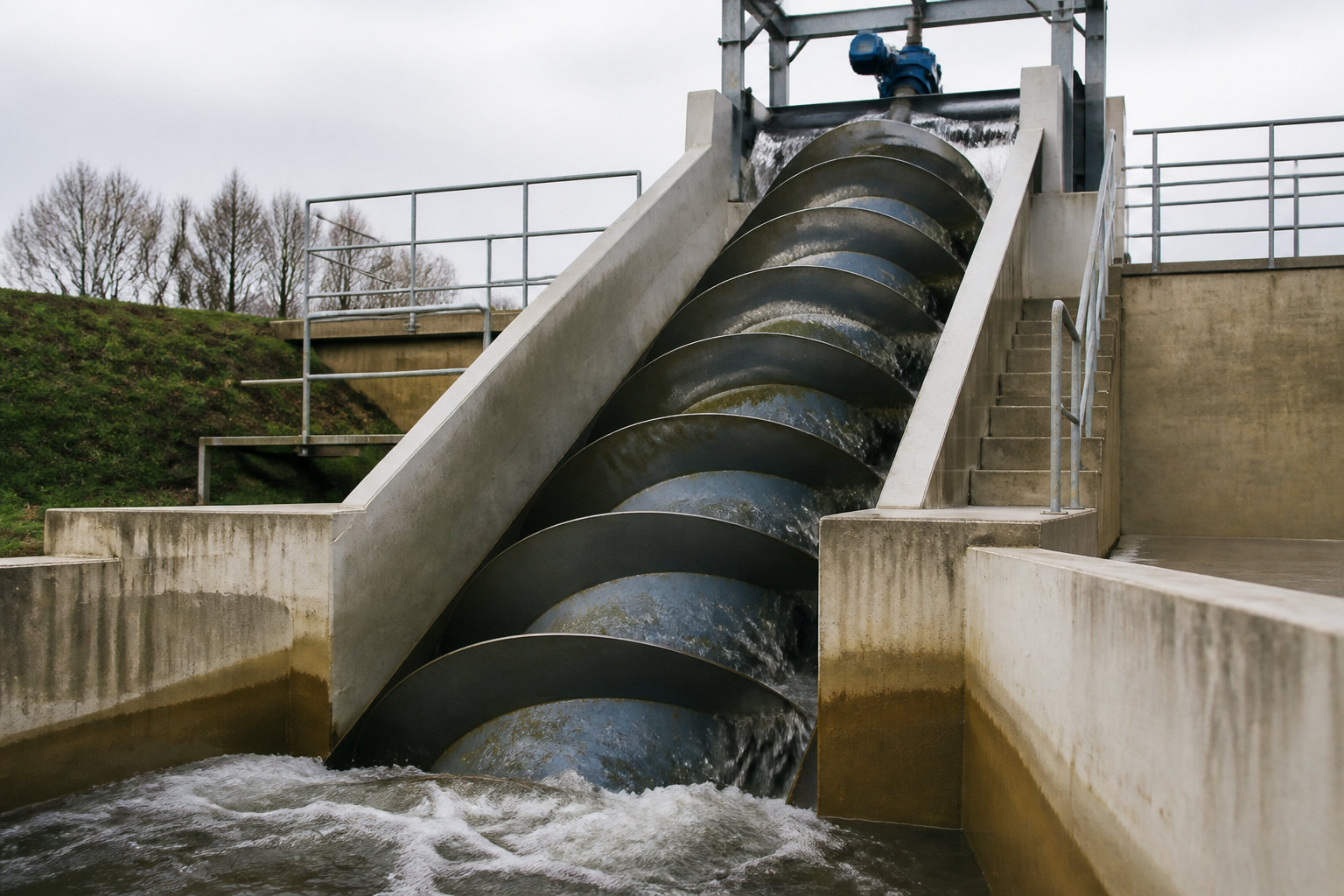

Vis d'Archimède pour les relevages à gros débits
La robustesse de la vis d'Archimède pour gros débits et faibles hauteurs reste inégalée. Elle accepte les macro-déchets sans subir de dommages structurels. Sa conception ancestrale demeure une référence industrielle.
Ce système impose néanmoins des contraintes de génie civil spécifiques. Son emprise au sol est importante. Mais sa vitesse de rotation lente protège l'intégrité de votre effluent.
Comment dimensionner la bâche pour limiter l'usure moteur ?
Au-delà de la pompe elle-même, la conception de l'ouvrage de stockage conditionne directement la durée de vie de vos équipements électromécaniques.
Calcul du volume utile et gestion des niveaux d'eau
Le volume tampon doit impérativement limiter la fréquence des cycles marche/arrêt. Un volume sous-dimensionné entraîne une surchauffe moteur fatale. La fiabilité de votre installation en dépend directement.
Paramétrer des seuils d'enclenchement précis garantit la sécurité opérationnelle. L'usage de capteurs robustes permet d'éviter la marche à sec. Voici les technologies recommandées pour votre station :
- Poires de niveau à basculement
- Sondes ultrasoniques sans contact
- Capteurs de pression hydrostatique
L'accumulation de sédiments nuit aux performances globales. Aménagez donc un radier auto-curant incliné vers l'aspiration pour évacuer les boues.
Dispositifs de protection contre les coups de bélier
Les ondes de choc hydrauliques menacent l'intégrité de vos réseaux. Installez des ballons anti-bélier sur la conduite de refoulement. Ce dispositif prévient les ruptures brutales de vos canalisations.
Des clapets à fermeture amortie régulent efficacement le reflux du fluide. Ils agissent lors de l'arrêt de la pompe. C'est une barrière mécanique indispensable pour vos systèmes industriels.
La protection électrique complète la sécurité physique du matériel.
L'installation de sondes thermiques et de relais d'étanchéité constitue l'ultime rempart contre le grillage du bobinage en cas d'infiltration.
En fait, ces composants conditionnent l'avenir de votre exploitation.
Gestion des coûts d'exploitation et stratégies de maintenance
Pour garantir la rentabilité de votre investissement, il faut désormais passer d'une logique de coût d'achat à une vision globale du cycle de vie.
Analyse du Life Cycle Cost et variation de vitesse
L'installation d'un variateur de fréquence s'avère pertinente pour votre station. Cet équipement adapte précisément le régime moteur au besoin hydraulique réel. L'économie d'énergie générée amortit alors rapidement l'investissement initial.

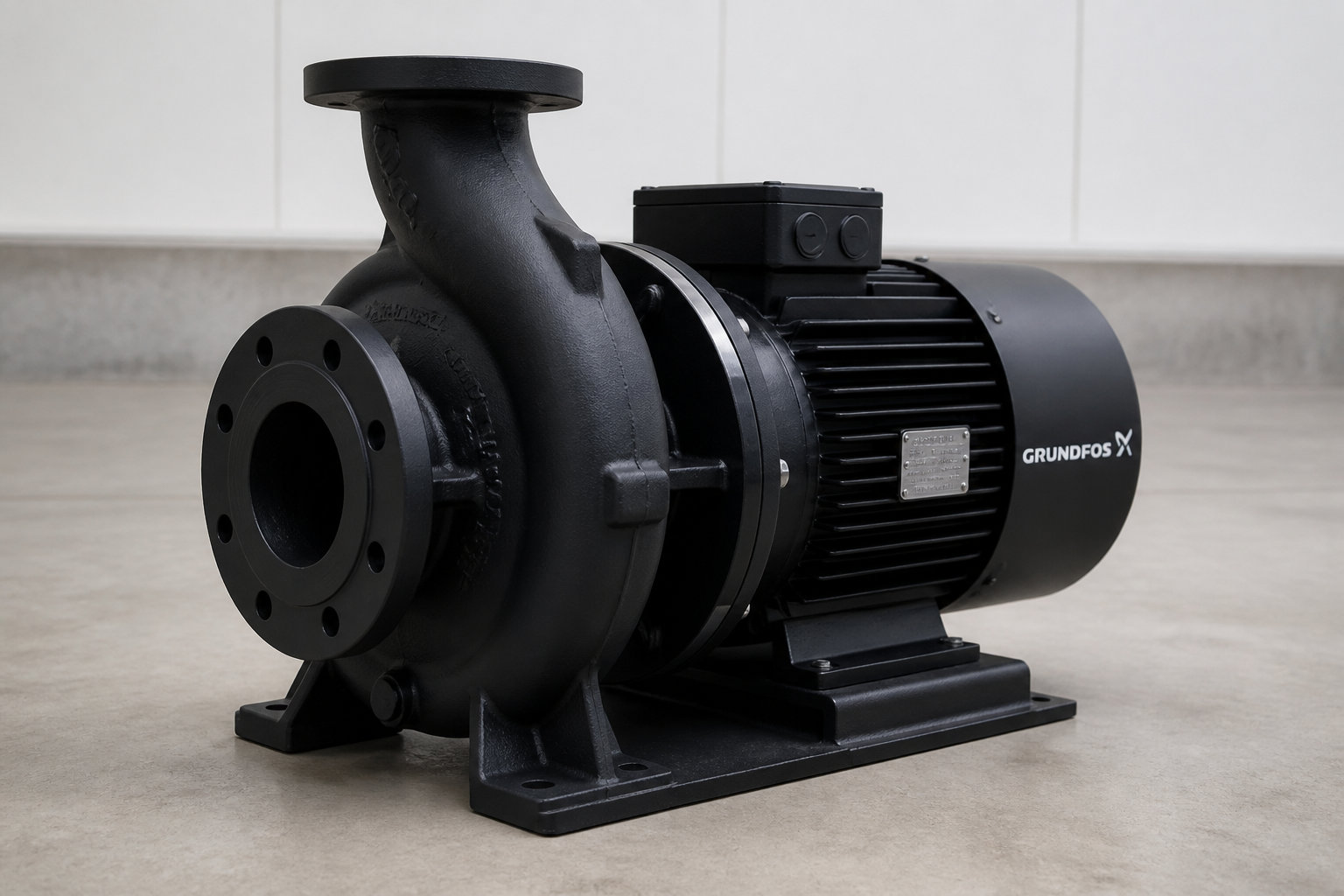

L'acquisition ne représente qu'une fraction du coût total de possession. La maintenance et l'énergie constituent souvent 70% des dépenses sur dix ans. Privilégiez des marques reconnues comme les pompes industrielles GRUNDFOS pour limiter ces frais opérationnels.
| Poste de dépense | Impact financier (LCC) | Levier d'optimisation |
|---|---|---|
| Énergie | 45% à 60% | Variateur de fréquence (VFD) |
| Maintenance | 25% à 30% | Surveillance IoT et capteurs |
| Installation | 10% à 15% | Ingénierie de précision |
| Pièces d'usure | 5% à 10% | Composants haute durabilité |
Maintenance prédictive et protocoles de réception technique
Il convient d'adopter l'analyse vibratoire de manière systématique. Cette méthode détecte l'usure prématurée des roulements bien avant la rupture. Vous prévenez ainsi des arrêts de production particulièrement onéreux.
Planifiez vos interventions selon les heures de marche effectives. Fiez-vous aux données réelles plutôt qu'à un calendrier théorique fixe. Une telle approche permet d'ajuster le stock de pièces détachées stratégiques.
Validez systématiquement la réception technique par des mesures in situ. Vérifiez que les performances hydrauliques correspondent aux courbes nominales. Pour vos projets de relevage, sollicitez notre expertise en pompe FEKAFOS DAB.
La pérennité de votre installation repose sur un calcul rigoureux de la HMT et une sélection précise de la turbine adaptée à la viscosité de vos effluents. En optimisant le volume de votre bâche et en intégrant des variateurs de vitesse, vous réduisez drastiquement vos coûts d'exploitation futurs. Maîtrisez dès maintenant votre station de pompage industrielle pour garantir une performance hydraulique durable.
FAQ
Comment sélectionner la pompe la plus adaptée à une installation industrielle ?
Le choix d'une pompe repose sur une analyse rigoureuse des caractéristiques du fluide, notamment sa viscosité, sa densité et sa teneur en matières solides. Il est essentiel de définir précisément le débit requis et la pression nécessaire, tout en tenant compte des contraintes spécifiques de votre environnement d'installation.
Pour garantir la pérennité de l'équipement, vous devez privilégier des matériaux de construction résistants à la corrosion et à l'abrasion. Une sélection minutieuse permet non seulement d'assurer la performance hydraulique, mais aussi de prévenir des phénomènes destructeurs tels que la cavitation.
Quelle est la méthode pour calculer le débit de pointe d'une station de pompage ?
La détermination du débit de pointe s'effectue généralement par un processus itératif. Vous pouvez l'estimer en corrélant la puissance électrique absorbée par le moteur triphasé avec les courbes de performance fournies par le fabricant, tout en intégrant le rendement spécifique du moteur selon sa charge réelle.
Il convient également de mesurer la Hauteur Manométrique Totale (HMT), qui additionne la hauteur géométrique de refoulement et l'ensemble des pertes de charge du circuit. Une évaluation précise, appuyée par des instruments de mesure étalonnés, est indispensable pour éviter tout sous-dimensionnement des conduites d'aspiration.
De quelle manière la viscosité du fluide influence-t-elle les performances de pompage ?
Une viscosité élevée augmente significativement les pertes par frottement interne, ce qui a pour conséquence directe de réduire le débit et la hauteur manométrique de la pompe. Pour compenser cette résistance mécanique, le moteur doit fournir une puissance supérieure, entraînant ainsi une baisse du rendement global de votre installation.
Si les pompes centrifuges sont polyvalentes, elles atteignent leurs limites face à des fluides très épais. Dans de telles configurations, vous auriez avantage à envisager l'usage de pompes volumétriques, comme les pompes à vis ou à piston, qui maintiennent une efficacité optimale malgré une forte résistance à l'écoulement.
Quels sont les différents types de pertes de charge à anticiper dans un réseau ?
On distingue principalement les pertes de charge linéaires, causées par la friction du fluide contre les parois des tuyauteries, et les pertes de charge singulières. Ces dernières résultent des turbulences générées par les composants du réseau tels que les coudes, les vannes, les clapets ou les rétrécissements de section.
La somme de ces pertes détermine la puissance totale que la pompe doit délivrer pour acheminer le fluide. En maîtrisant ces paramètres, vous optimisez la consommation énergétique de votre station et prolongez la durée de vie des organes mécaniques en évitant les surcharges inutiles.
Pourquoi est-il crucial de surveiller le NPSH disponible dans votre système ?
Le NPSH disponible représente la marge de pression dont dispose le fluide à l'aspiration pour rester à l'état liquide. Si cette valeur devient inférieure au NPSH requis par la pompe, des bulles de vapeur se forment et implosent violemment, provoquant une érosion rapide des impulseurs et des vibrations dommageables.
Pour sécuriser votre exploitation, vous devez veiller à ce que les pertes de charge à l'aspiration soient minimales. Une surveillance accrue de ce paramètre est le meilleur rempart contre les défaillances prématurées et les coûts de maintenance imprévus liés à la cavitation.
