L'essentiel à retenir : la performance d'une installation dépend de l'adéquation entre la technologie choisie et la rhéologie du fluide. Pour éviter la cavitation, le NPSH disponible doit impérativement excéder le NPSH requis. Une sélection rigoureuse, incluant la conformité ATEX et l'optimisation du point de fonctionnement (BEP), garantit la fiabilité mécanique et réduit drastiquement le coût global de possession.
L'énergie consommée par une pompe représente environ 45 % de son coût total de possession, tandis que son prix d'achat initial n'en constitue que 15 %. Cette réalité économique impose une rigueur absolue dès la phase de conception pour transformer vos dépenses énergétiques en leviers de rentabilité durable.
Pourtant, une erreur sur la viscosité ou le calcul du NPSH peut réduire la durée de vie de vos garnitures mécaniques de plus de 50 %. Nous allons donc détailler les critères techniques pour définir quelle pompe industrielle choisir pour mon installation afin de sécuriser vos performances hydrauliques sur le long terme.
- Choix pompe industrielle installation : analyse du fluide pompé
- Calcul des paramètres hydrauliques et point de fonctionnement
- Comparaison des technologies centrifuges et volumétriques
- Compatibilité des matériaux et contraintes réglementaires
- Amélioration du rendement global et coûts de maintenance

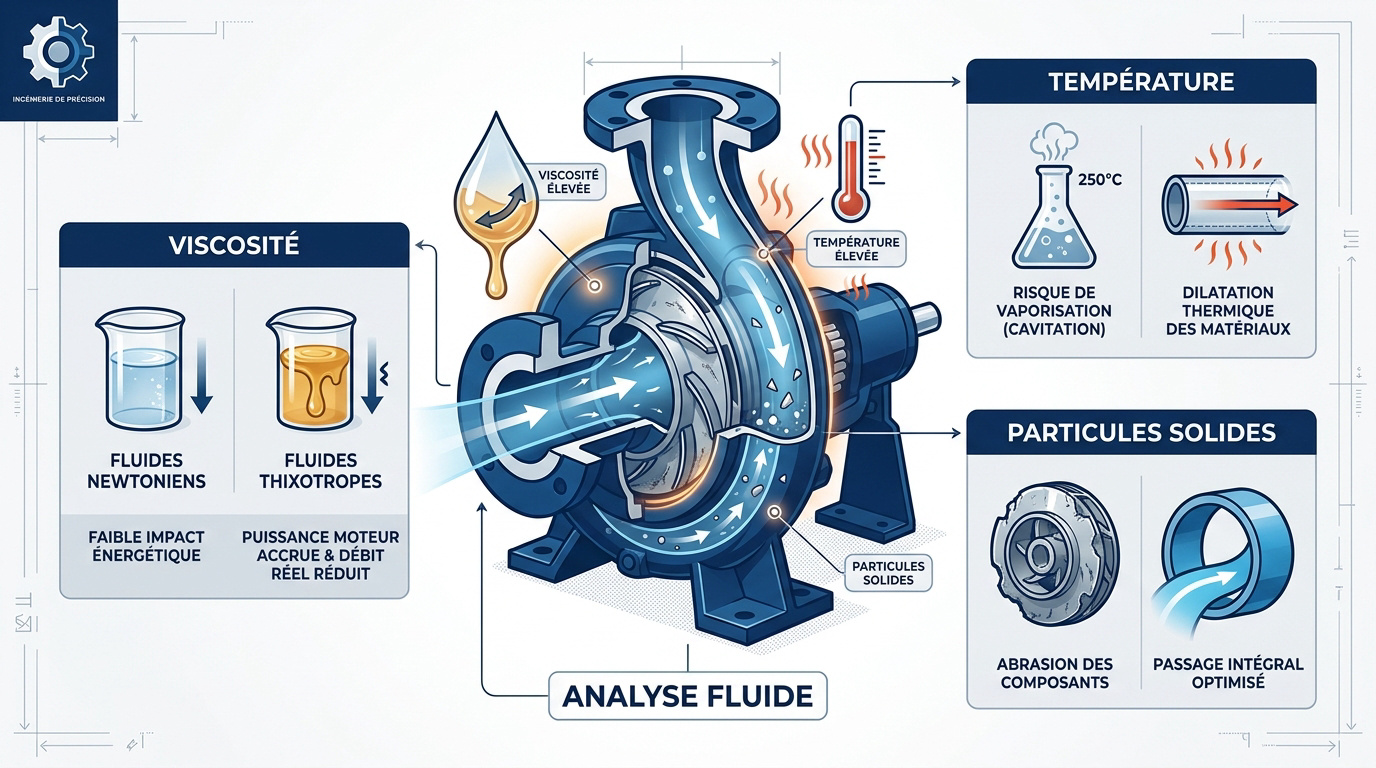

Choix pompe industrielle installation : analyse du fluide pompé
La sélection repose sur la viscosité, la température et la charge solide du fluide. Une analyse précise du point de fonctionnement et du NPSH disponible garantit la fiabilité mécanique et l'efficience énergétique globale.
La viscosité influence directement le comportement rhéologique du produit lors du transfert.
Influence de la viscosité sur le comportement rhéologique
Distinguez les fluides newtoniens, dont la viscosité est constante, des produits thixotropes. Ces derniers se fluidifient sous l'effet du cisaillement. C'est un point technique majeur pour votre installation.
Les fluides visqueux augmentent les frottements internes. Cela impacte directement la puissance moteur requise. Une mauvaise évaluation entraîne une surchauffe rapide du matériel ou une baisse drastique du débit réel.
Gestion de la température et risques de vaporisation
La chaleur modifie la tension de vapeur du liquide pompé. Si la pression chute trop, le fluide s'évapore instantanément. Ce phénomène perturbe gravement le cycle de pompage en milieu industriel.
Surveillez les dilatations thermiques des composants internes. Des jeux mécaniques inadaptés provoquent des grippages ou des fuites prématurées.
Protégez vos joints. La température reste un facteur de dégradation chimique accélérée.
Impact des particules solides et de l'abrasivité
Évaluez la concentration et la dureté des matières en suspension dans votre process. L'abrasivité use prématurément les roues et les corps de pompe. Choisissez des alliages durcis pour ces cas.
Privilégiez des technologies à passage intégral. Cela évite les colmatages fréquents et réduit les opérations de maintenance curative.
En fait, quelle pompe industrielle choisir pour mon installation ? Vous devez impérativement réussir le choix d'une pompe selon le fluide pour pérenniser vos actifs.
Calcul des paramètres hydrauliques et point de fonctionnement
Après avoir caractérisé le fluide, vous devez impérativement quantifier les besoins énergétiques du réseau via des calculs hydrauliques rigoureux.
Calcul de la Hauteur Manométrique Totale (HMT)
Additionnez la hauteur géométrique de refoulement aux pertes de charge du réseau. Ces dernières dépendent de la rugosité des tuyauteries et des accessoires. C'est la base du dimensionnement hydraulique correct.
Déterminez la pression nécessaire pour vaincre les résistances hydrauliques. Consultez nos experts pour dimensionner une pompe industrielle avec précision. Une erreur ici conduit à un sous-dimensionnement critique. Le système ne fournira jamais le débit attendu au point final.
Évaluation du débit et courbe caractéristique
Identifiez l'intersection précise entre la courbe de performance de la pompe et celle de votre installation. Ce point définit le régime de fonctionnement réel. Ne négligez pas cette étape graphique.
Visez toujours le point de meilleur rendement (BEP). Cela garantit une stabilité mécanique optimale et limite les vibrations.
Appuyez-vous sur les ressources du CETIM concernant la mécanique des fluides. La maîtrise des flux conditionne la réussite de votre projet.
Contrôle du NPSH disponible pour la sécurité du système

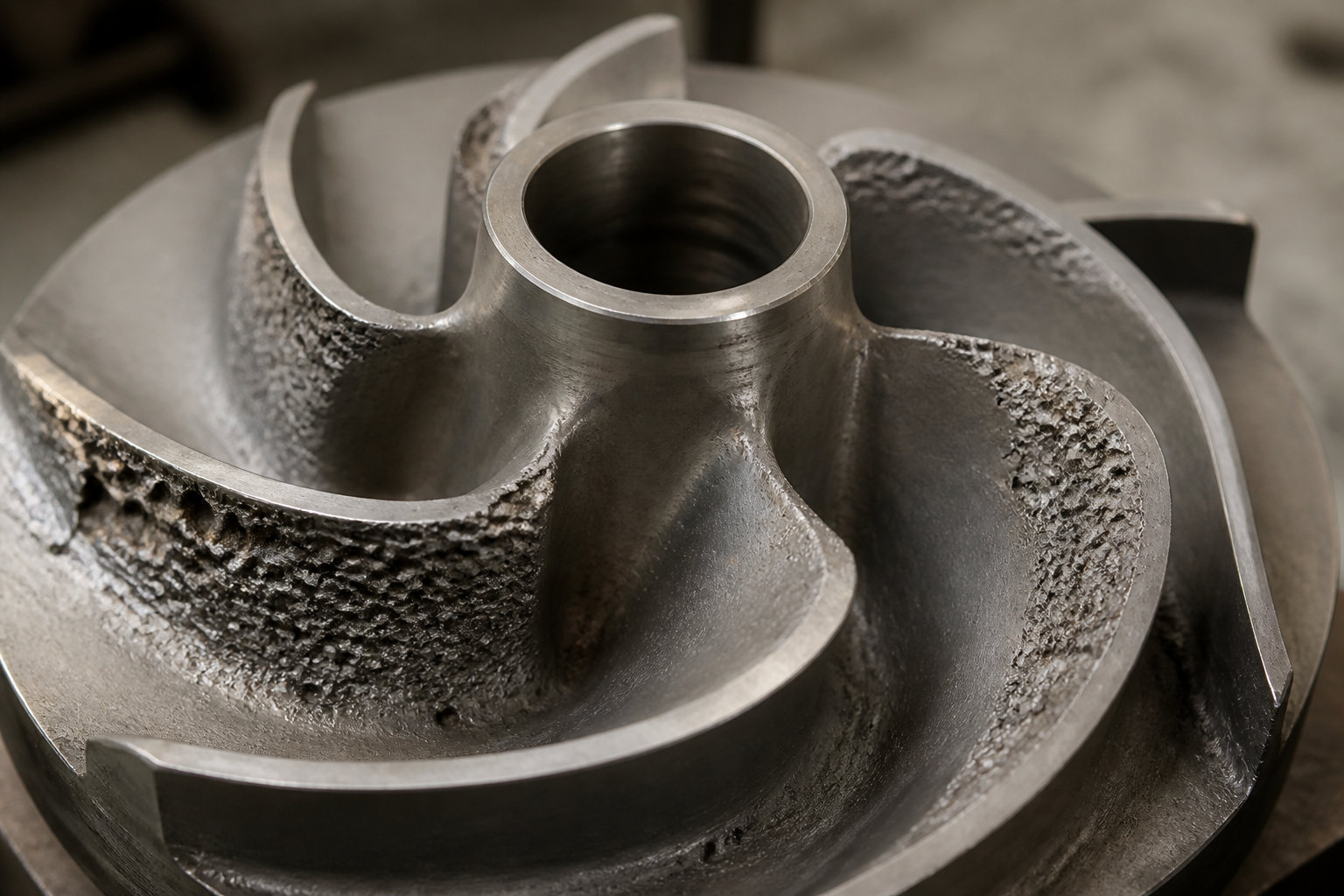

Comparez le NPSH requis par le fabricant au NPSH disponible de votre installation. Une marge de sécurité est vitale pour éviter la cavitation. Ce phénomène détruit les roues très rapidement.
La cavitation est le premier facteur de défaillance prématurée des pompes centrifuges en milieu industriel contraint.
Anticipez les variations de niveau dans vos réservoirs d'aspiration. Une baisse de charge peut déclencher des turbulences destructrices.
Comparaison des technologies centrifuges et volumétriques
Une fois les calculs validés, le choix se porte sur la technologie capable de répondre à ces contraintes avec le meilleur rendement.

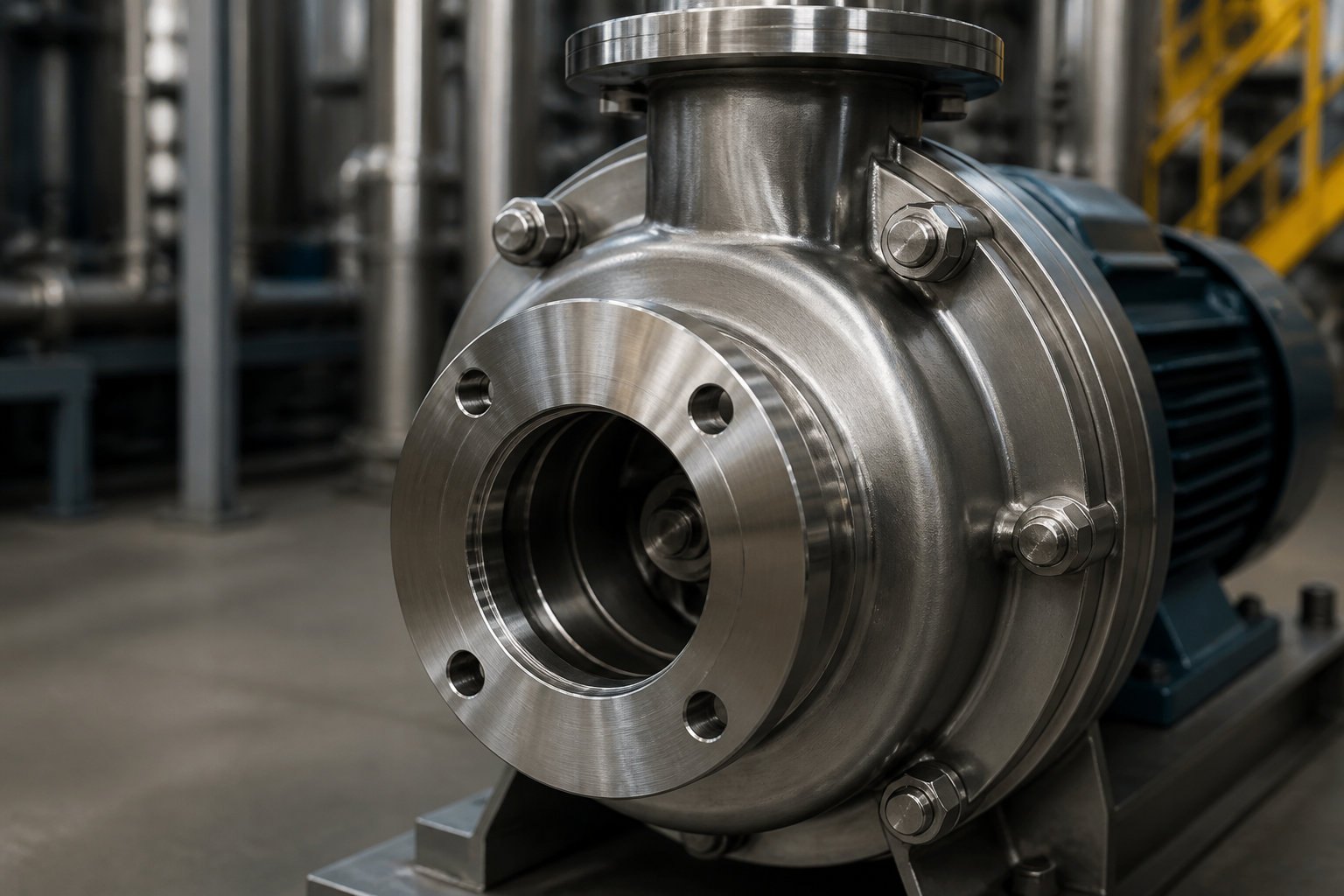

Performance des pompes centrifuges en débit constant
Ces modèles excellent pour les fluides clairs à faible viscosité. Ils offrent des débits élevés avec une maintenance simplifiée. C'est la solution standard pour le transfert d'eau industrielle.
Cependant, leur performance chute face aux variations de pression. La courbe de débit est très sensible aux changements du réseau.
Il est alors utile de comprendre quelle pompe industrielle choisir pour mon installation selon la nature du fluide.
Avantages des pompes volumétriques pour fluides visqueux
Le transfert s'effectue par déplacement de volumes fixes. Cela garantit une précision de dosage exceptionnelle, peu importe la pression. C'est idéal pour les produits à haute viscosité.
Les pompes à lobes ou à vis respectent l'intégrité des produits fragiles. Elles limitent le cisaillement mécanique durant le transfert.
- Précision du débit volumique
- Capacité d'auto-amorçage
- Gestion des fluides non-newtoniens
Cas d'usage des pompes à membranes et péristaltiques
Ces technologies sont parfaites pour le dosage précis de fluides chargés ou corrosifs. L'absence de garniture mécanique élimine les risques de fuites externes. C'est un atout sécurité majeur.
L'usage d'une pompe à membrane permet de manipuler des substances abrasives sans compromettre l'étanchéité du système.
Le principe péristaltique confine le fluide dans un tube. Cela simplifie le nettoyage et évite toute contamination croisée en production.
Compatibilité des matériaux et contraintes réglementaires
Au-delà de la mécanique pure, la pérennité de votre installation dépend de la résistance chimique des matériaux face aux normes en vigueur.

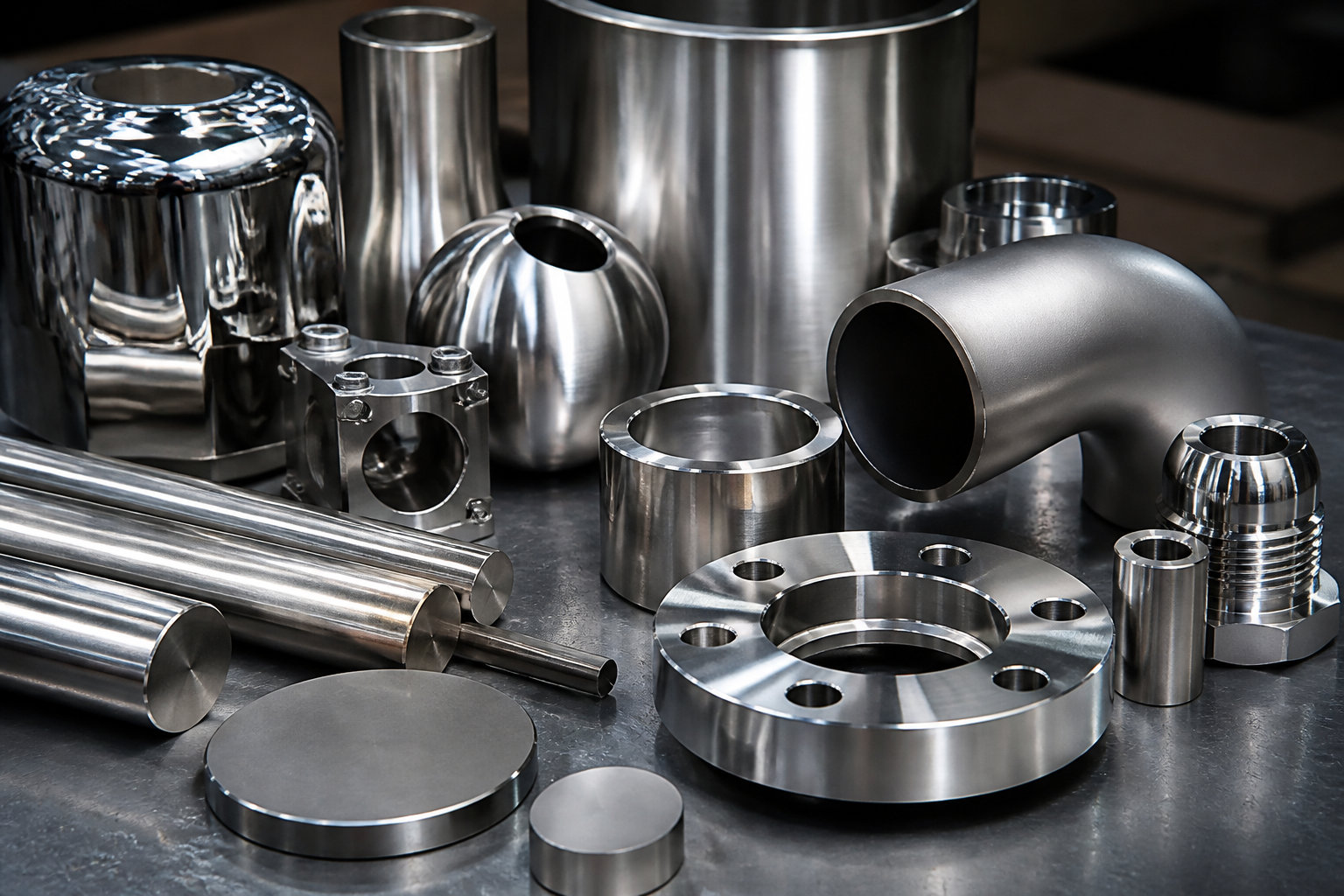

Résistance chimique et sélection des alliages métalliques
Choisissez entre l'inox 316L, la fonte ou des alliages spécifiques comme le Hastelloy. L'agressivité chimique du fluide dicte ce choix. Une erreur entraîne une corrosion perforante rapide.
Vérifiez scrupuleusement la tenue des joints et élastomères. Les solvants ou acides forts peuvent désintégrer les membranes en quelques heures.
| Fluide | Matériau recommandé | Type de joint | Risque principal |
|---|---|---|---|
| Acide sulfurique | PFA / Alliages | PTFE | Corrosion sévère |
| Soude caustique | Fonte / Inox | EPDM | Attaque chimique |
| Huiles minérales | Acier / Inox | Viton | Gonflement des joints |
| Eau de mer | Inox 316L / Bronze | EPDM | Corrosion galvanique |
| Solvants organiques | Inox | PTFE | Dégradation élastomère |
| Produits alimentaires | Inox 316L | EPDM FDA | Contamination |
Conformité aux normes ATEX pour zones explosives
Identifiez les marquages requis pour vos environnements à risque d'inflammation. La certification ATEX est obligatoire pour les atmosphères gazeuses ou poussiéreuses. Ne transigez jamais sur cette sécurité.
Consultez notre expertise sur les pompes ATEX et la réglementation. La mise à la terre et le contrôle des températures de surface sont critiques. Un équipement non conforme expose votre site à des risques majeurs d'explosion.
Exigences sanitaires FDA et processus NEP/CIP
Appliquez les protocoles de nettoyage en place (CIP) pour l'agroalimentaire. Les surfaces doivent être lisses et sans zones mortes. Cela évite toute prolifération bactérienne dangereuse pour la production.
Respectez les certifications FDA pour les joints. L'étanchéité doit être totale pour garantir la pureté de vos produits cosmétiques.
Pour approfondir, lisez notre guide 2026 sur la pompe industrielle alimentaire. Quelle pompe industrielle choisir pour mon installation ? La réponse réside souvent dans l'adéquation entre hygiène et performance.
Amélioration du rendement global et coûts de maintenance
L'optimisation finale de votre installation passe par une gestion intelligente de l'énergie et une planification rigoureuse de la maintenance.

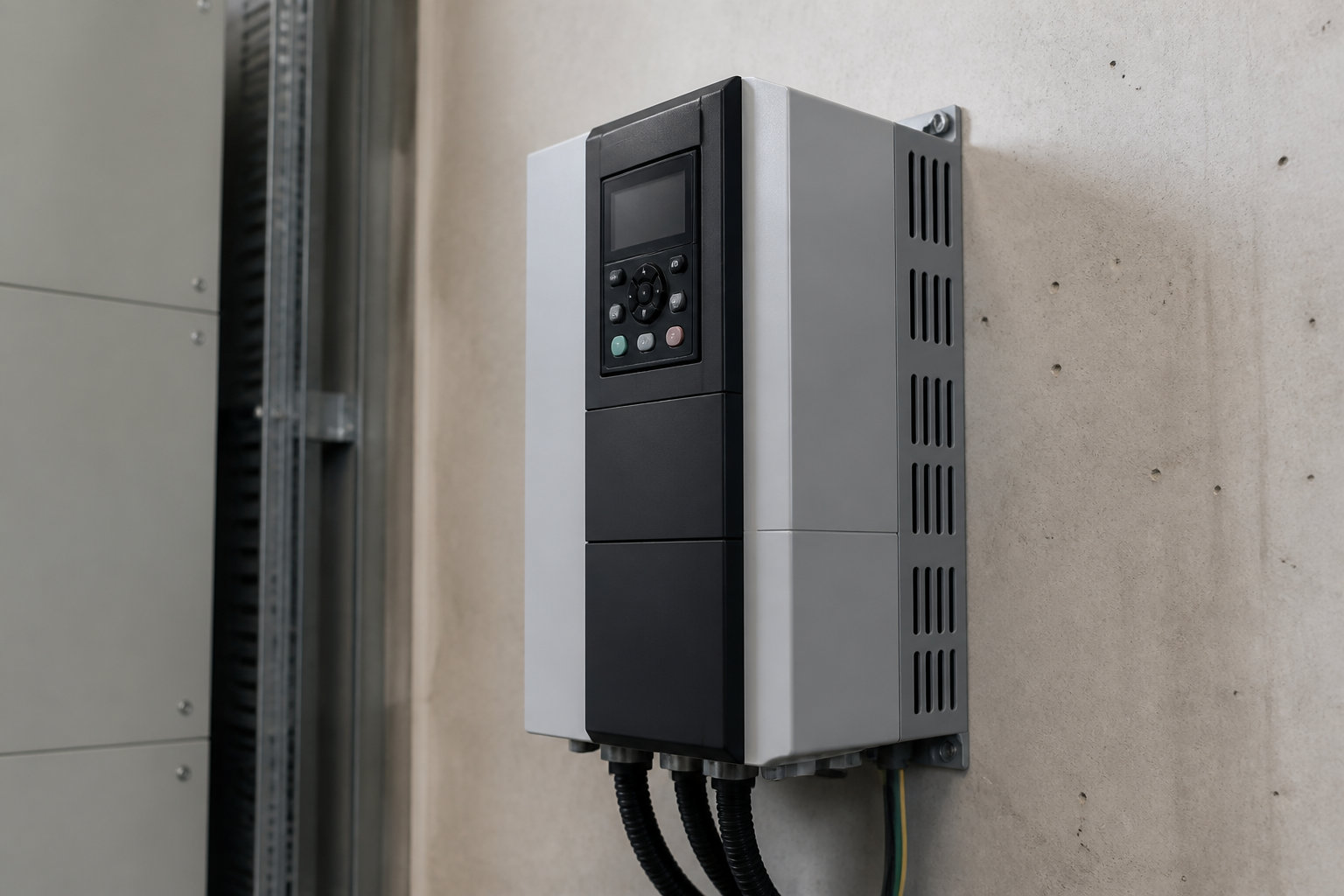

Gestion de la vitesse variable pour l'efficience énergétique
Adaptez la vitesse de rotation du moteur aux besoins réels de votre process. L'utilisation d'un variateur de fréquence réduit drastiquement la consommation électrique. C'est un levier de rentabilité immédiat.
Cette régulation diminue l'usure mécanique. En évitant les démarrages brutaux, vous prolongez la durée de vie des accouplements.
Il convient de consulter les ressources de la FAO pour valider l'importance de l'adéquation des vitesses.
Planification de la maintenance préventive et curative
Établissez des fréquences de contrôle basées sur les heures de fonctionnement réelles. Anticipez le remplacement des garnitures mécaniques et des roulements. Cela évite les arrêts de production non planifiés.
Pour garantir la pérennité de vos équipements, sollicitez nos experts pour vos services de maintenance spécialisés.
Un stock de pièces critiques est indispensable. La réactivité face à une panne mineure préserve l'intégrité de toute la chaîne.
Analyse du coût global de possession (LCC)
Intégrez le prix d'achat, la consommation électrique et les frais de réparation futurs. Le coût initial ne représente souvent qu'une fraction du total. Privilégiez la vision long terme.
Référez-vous aux analyses de la FAO concernant le compromis entre investissement et exploitation.
Une pompe bien dimensionnée se rentabilise par ses économies d'énergie. La fiabilité technique reste votre meilleur atout financier en B2B.
La réussite de votre installation repose sur l'analyse rigoureuse de la viscosité du fluide, le calcul précis du point de fonctionnement et le respect des normes ATEX ou sanitaires. Adopter une technologie parfaitement dimensionnée garantit une efficience énergétique immédiate et pérennise vos actifs mécaniques. Sécurisez dès maintenant votre productivité grâce à un choix de pompe industrielle stratégique et durable.
FAQ
Comment sélectionner la technologie de pompage adaptée à la viscosité de mon fluide ?
Le choix d'une pompe industrielle repose avant tout sur le comportement rhéologique du liquide. Pour les fluides peu visqueux, les pompes centrifuges sont généralement privilégiées en raison de leur capacité à fournir des débits importants. Toutefois, leur efficacité chute drastiquement dès que la viscosité s'élève, car elles peinent à surmonter la résistance interne du produit.
Dès lors que vous manipulez des substances visqueuses ou thixotropes (dont la viscosité diminue sous l'effet du cisaillement), il est impératif de s'orienter vers des pompes volumétriques. Les technologies à vis excentrique, à lobes ou péristaltiques sont conçues pour déplacer des volumes fixes avec un cisaillement minimal, préservant ainsi l'intégrité structurelle de vos produits complexes.
Quels sont les risques liés à la température et à la cavitation pour mon installation ?
Une température élevée modifie la tension de vapeur du fluide, augmentant le risque de cavitation. Ce phénomène se produit lorsque la pression chute sous le seuil de vaporisation, créant des bulles de vapeur dont l'implosion violente endommage les roues et les composants internes. Il est donc crucial de s'assurer que le NPSH disponible de votre installation reste supérieur au NPSH requis par la pompe.
Par ailleurs, la chaleur provoque des dilatations thermiques qui peuvent réduire les jeux mécaniques et entraîner des grippages. Dans un système confiné, l'augmentation de température peut également générer une surpression dangereuse. L'installation de soupapes de sûreté et une sélection rigoureuse des élastomères sont des mesures indispensables pour garantir la sécurité de votre process.
Comment protéger ma pompe contre l'usure prématurée due aux particules solides ?
Si votre fluide contient des particules en suspension, l'abrasivité devient un facteur de dégradation majeur. Pour limiter l'érosion des corps de pompe et des roues, vous devez privilégier des équipements fabriqués dans des alliages résistants, tels que l'acier inoxydable haute performance ou des fontes au chrome. Une vitesse de rotation réduite permet également de minimiser l'impact mécanique des solides sur les parois.
Les technologies à passage intégral ou les pompes équipées de roues reculées (type vortex) sont particulièrement recommandées pour éviter les colmatages. En choisissant des matériaux compatibles et une conception robuste, vous réduisez la fréquence des opérations de maintenance curative et prolongez significativement la durée de vie de votre matériel.
Pourquoi est-il nécessaire de définir précisément le point de fonctionnement ?
Le point de fonctionnement correspond à l'intersection entre la courbe de performance de la pompe et la courbe de résistance de votre réseau (incluant la Hauteur Manométrique Totale). Un dimensionnement précis garantit que la pompe opère à son Point de Meilleur Rendement (BEP), là où les vibrations sont minimales et l'efficience énergétique maximale.
Une erreur de calcul, notamment sur les pertes de charge, peut conduire à un sous-dimensionnement où le débit requis n'est jamais atteint, ou à un surdimensionnement entraînant une consommation électrique excessive et une usure prématurée. L'utilisation de variateurs de fréquence permet d'ajuster la vitesse du moteur aux besoins réels, optimisant ainsi le rendement global.
Quelles normes réglementaires dois-je respecter pour mon équipement de pompage ?
La conformité réglementaire dépend directement de votre secteur d'activité et de l'environnement de travail. Pour les zones présentant un risque d'explosion dû à des gaz ou des poussières, la certification ATEX est une obligation légale stricte. Elle garantit que la pompe ne deviendra pas une source d'inflammation par étincelle ou échauffement de surface.
Dans les industries agroalimentaires ou pharmaceutiques, les équipements doivent répondre aux exigences de la FDA ou de l'EHEDG. Ces normes imposent l'utilisation de matériaux non contaminants et des conceptions facilitant le nettoyage en place (NEP/CIP), afin d'éliminer toute zone morte propice à la prolifération bactérienne.
