L'essentiel à retenir : l'étanchéité d'une pompe Moineau repose sur l'interférence précise entre le rotor et le stator, mais l'abrasion et la fatigue thermique dégradent l'élastomère dès 140°C. Surveiller la dérive du débit et les vibrations permet d'anticiper le remplacement du couple vis-élastomère. Une perte de 15 % de performance impose un diagnostic immédiat pour éviter toute rupture coûteuse.
L'étanchéité d'une pompe PCM Moineau repose sur une interférence précise entre le rotor métallique et le stator en élastomère, mais cette synergie mécanique est vulnérable à l'abrasion et aux contraintes thermiques dépassant 140°C. Une dégradation de ces composants entraîne inévitablement une perte de rendement volumétrique et des risques de rupture coûteux pour votre installation.
Cet article analyse les mécanismes physiques de dégradation du couple vis-élastomère et vous aide à interpréter les signaux d'alerte pour planifier vos interventions de maintenance au moment opportun.
- Dynamique d'usure stator rotor pcm et principes de contact vis-élastomère
- Signaux d'alerte techniques et diagnostic des pertes de performance
- Paramètres influençant la longévité des composants en élastomère
- Stratégies d'intervention et optimisation de la maintenance curative
Dynamique d'usure stator rotor pcm et principes de contact vis-élastomère
L'étanchéité d'une pompe Moineau repose sur l'interférence rotor-stator, mais l'abrasion et la fatigue thermique au-delà de 140°C dégradent l'élastomère. Surveiller la dérive du débit et les vibrations permet d'anticiper le remplacement du couple vis-élastomère.
La compréhension de l'interaction entre ces composants commence par l'analyse précise de leur géométrie et de la force de serrage appliquée lors de l'assemblage initial.
Géométrie et serrage initial du couple vis-élastomère
Le fonctionnement repose sur une interférence mécanique précise. Le rotor métallique hélicoïdal tourne dans un stator dont le diamètre interne est inférieur, créant ainsi des alvéoles parfaitement étanches pour le transfert.
Un serrage ferme s'avère indispensable pour l'étanchéité. Ce contact garantit le transfert du fluide sans aucune fuite interne entre les chambres de pompage successives.
La lubrification est vitale. Le fluide pompé doit impérativement lubrifier l'interface pour limiter l'échauffement par friction.
Toutefois, l'élastomère standard souffre de dilatation différentielle dès 140°C. Cette contrainte thermique altère la géométrie initiale, menant à une dégradation de l'élastomère et serrage excessif.

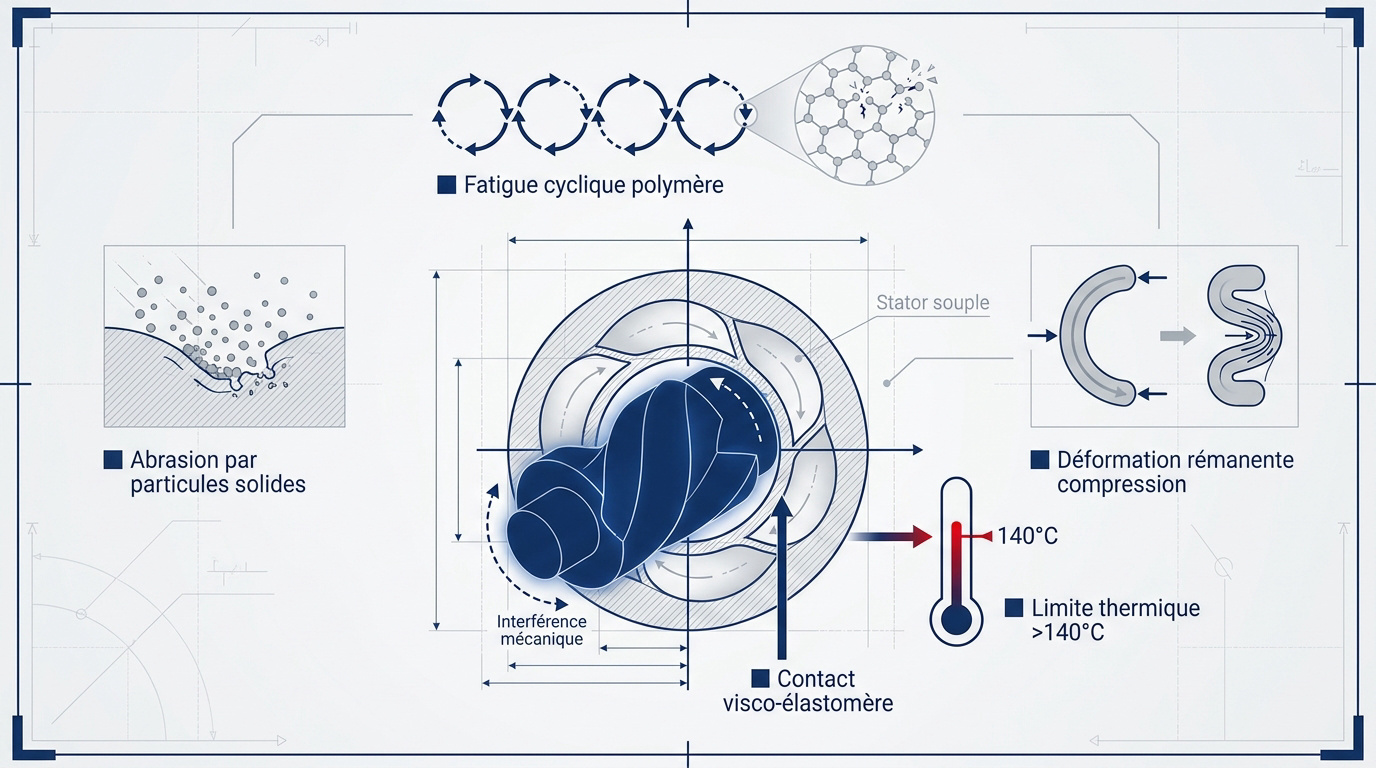

Mécanismes physiques de dégradation des surfaces de contact

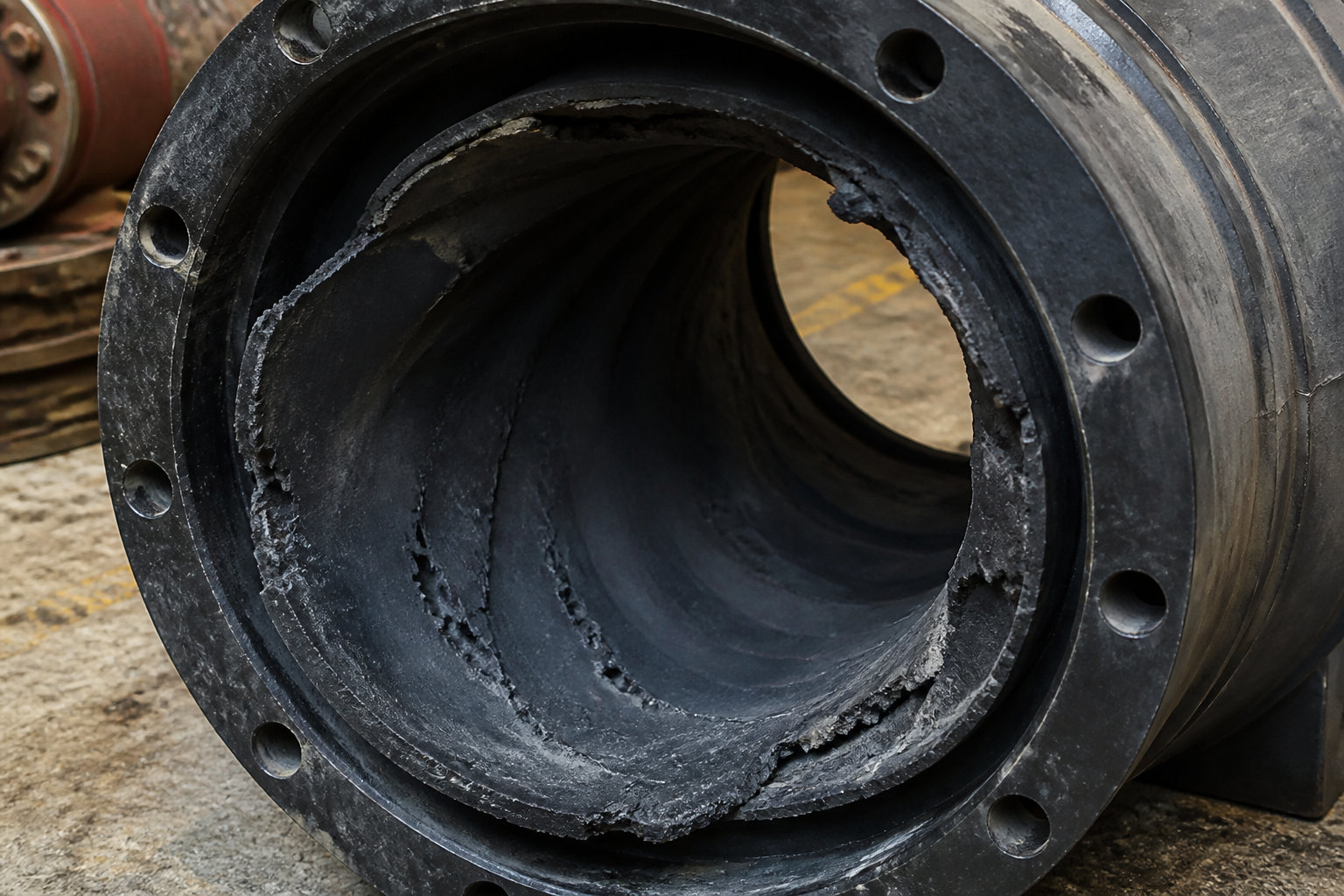

L'abrasion mécanique modifie la Pompe PCM Moineau : usure du stator et du rotor, quand intervenir ? Les particules solides agissent comme un abrasif sur le stator souple, provoquant des micro-arrachements. La géométrie des chambres se déforme, réduisant l'efficacité.
La fatigue de l'élastomère résulte de cycles de compression répétés. Ces mouvements génèrent un échauffement interne significatif. La structure moléculaire du polymère finit par se rompre mécaniquement sous ces contraintes.
La perte de mémoire élastique survient sous contrainte constante. Le stator ne retrouve plus sa forme d'origine. Le serrage fonctionnel diminue alors, ce qui favorise le glissement du fluide.
- Abrasion par particules solides
- Fatigue cyclique du polymère
- Déformation rémanente à la compression (DRC)
Signaux d'alerte techniques et diagnostic des pertes de performance
Une fois les mécanismes d'usure compris, il devient impératif d'identifier les symptômes concrets sur le terrain pour éviter l'arrêt de production.
Analyse de la dérive du débit et instabilité de pression
La baisse de débit constitue le signal primaire d'une dégradation. Le fluide reflue vers l'aspiration via les jeux créés par l'érosion. Cette corrélation directe trahit un glissement interne anormal.
L'instabilité de pression survient ensuite. La pompe peine alors à vaincre la contre-pression du réseau. Vous observerez des fluctuations visibles au refoulement.
Soyez vigilants. Une perte de 10% du débit impose un diagnostic.
Corrélation entre anomalies sonores et usure mécanique
Les bruits de cavitation alertent sur une restriction. Un sifflement aigu à l'aspiration précède souvent la destruction de l'élastomère. Le manque de lubrification devient alors critique pour le système.
Des claquements mécaniques signalent un jeu excessif. Le rotor bat dans un stator devenu trop large. Ce bruit sourd et rythmique confirme une perte géométrique.
Un crissement continu inquiète. C'est l'urgence absolue.
Monitoring des vibrations et échauffements anormaux
Une hausse thermique sur le corps de pompe trahit un frottement excessif. Le stator dissipe mal cette chaleur accumulée par friction.
L'analyse vibratoire permet de détecter les balourds. Les capteurs identifient rapidement les défauts d'alignement. Pour optimiser vos équipements, intégrez une stratégie d' analyse vibratoire et lignage laser rigoureuse.
Les sondes PTC protègent vos installations. Elles coupent le moteur avant la destruction thermique. C'est votre dernier rempart opérationnel.

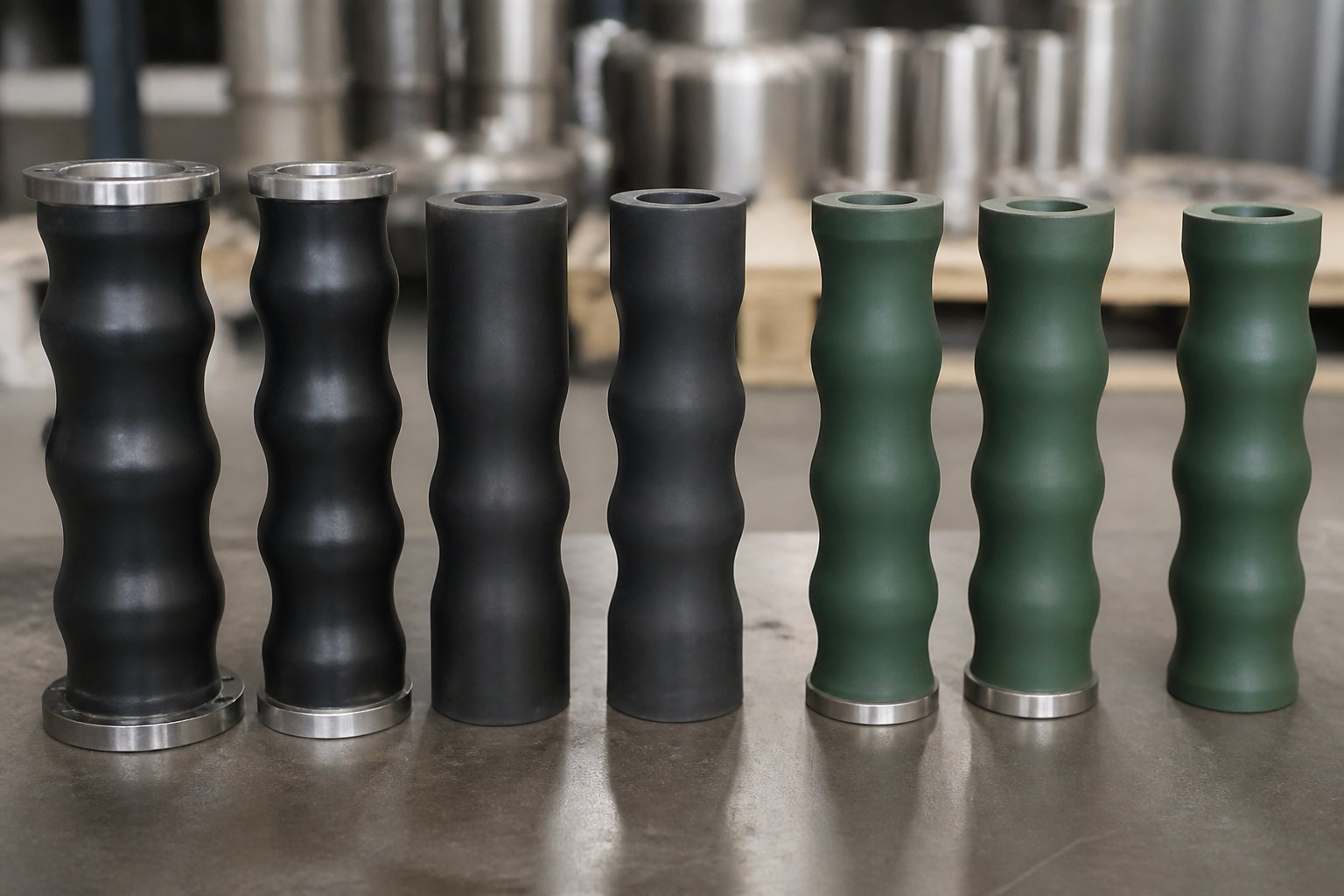

Paramètres influençant la longévité des composants en élastomère
Au-delà des symptômes, la durée de vie réelle dépend étroitement de l'adéquation entre les matériaux choisis et les conditions réelles du process.
Impact de la viscosité et de la température sur le stator
Le gonflement chimique survient lorsque des fluides agressifs augmentent le volume de l'élastomère. Ce phénomène réduit le jeu fonctionnel. Il provoque alors un serrage destructeur pour le moteur.
Les pics de température ramollissent le stator. Cela dégrade ses propriétés mécaniques. La résistance à l'abrasion chute brutalement.
Le NBR convient aux huiles, tandis que l'EPDM est idéal pour l'eau chaude.
Le choix de l'élastomère est le levier principal pour garantir la disponibilité opérationnelle de vos pompes PCM en environnement corrosif.
Effets de la pression différentielle et de l'abrasivité
Une pression différentielle trop forte écrase les lèvres d'étanchéité des alvéoles. L'usure se concentre alors sur les crêtes du rotor. L'étanchéité interne s'en trouve compromise.
La taille et la dureté des solides définissent la vitesse d'érosion. Les fluides chargés imposent des vitesses de rotation réduites. Cela préserve l'intégrité des surfaces.
Le chromage dur ou le carbure de tungstène prolongent la vie du rotor. Pour les hautes températures, l'innovation s'oriente vers des couples métalliques comme l'acier 316L et le bronze UE7.
Stratégies d'intervention et optimisation de la maintenance curative
Pour transformer ces constats techniques en gains de productivité, une méthodologie rigoureuse d'intervention et de gestion des stocks est indispensable.
Protocole de contrôle dimensionnel des rotors après usure
Mesurez les crêtes. Utilisez un palmer pour vérifier les diamètres. Comparez systématiquement les valeurs aux cotes nominales d'origine.
Inspectez visuellement le revêtement pour détecter des écaillages. Un rotor marqué accélère immédiatement la destruction d'un stator neuf par effet de râpe.
Remplacement du couple. Il est préférable de changer rotor et stator simultanément. Cela garantit un serrage optimal au redémarrage.
Arbitrage entre maintenance préventive et remplacement d'urgence
Une casse imprévue coûte plus cher qu'une intervention programmée. Intégrez la perte de production et le transport express. Une maintenance préventive bien calibrée reste le meilleur investissement industriel pour la Pompe PCM Moineau : usure du stator et du rotor, quand intervenir ?
Identifiez les références critiques comme les modèles pcm ecomoineau™ mf / cf. Anticipez les délais de livraison.
Conservez les stators à l'abri de la lumière. Cela évite le durcissement prématuré des polymères.
| Critère | Maintenance Préventive | Remplacement d'Urgence | Impact Production |
|---|---|---|---|
| Coût des pièces | Faible | Élevé | Planifié |
| Main d'œuvre | Faible | Élevée | Maîtrisé |
| Disponibilité machine | Élevée | Faible | Subi |
| Risque de casse | Faible | Élevé | Important |
La pérennité de votre pompe PCM Moineau repose sur la surveillance du débit et des vibrations pour détecter l'usure du couple vis-élastomère. Anticipez le remplacement des composants dès les premiers signes de fatigue thermique ou abrasive. Agir proactivement garantit une performance optimale et prévient toute interruption coûteuse de votre production.
FAQ
Comment identifier les premiers signes d'usure sur une pompe PCM Moineau ?
La manifestation primaire d'une dégradation du couple rotor-stator réside généralement dans une dérive du rendement volumétrique. Vous observerez une baisse progressive du débit nominal, souvent corrélée à une difficulté croissante de la pompe à maintenir la pression de refoulement face aux contraintes du réseau.
Par ailleurs, l'apparition de vibrations inhabituelles ou de bruits atypiques, tels que des sifflements ou des claquements sourds, constitue un signal d'alerte critique. Ces anomalies acoustiques traduisent souvent une rupture de l'étanchéité interne ou un jeu excessif entre les composants hélicoïdaux, nécessitant un diagnostic immédiat.
À quel moment est-il impératif de remplacer le stator en élastomère ?
L'intervention doit être programmée dès que vous constatez une perte d'efficacité de l'ordre de 10 à 15 % par rapport aux performances initiales. Le stator étant une pièce d'usure par nature, son remplacement préventif permet d'éviter des dommages collatéraux sur le rotor et d'assurer la continuité de votre production.
Il est également nécessaire d'intervenir si vous détectez un échauffement anormal de la surface du corps de pompe. Une telle hausse thermique indique souvent un frottement excessif ou un défaut de lubrification par le fluide, ce qui pourrait conduire à une destruction rapide et irréversible de la structure polymère.
Quels facteurs influencent la durabilité du couple rotor-stator ?
La longévité de vos composants dépend étroitement de l'adéquation entre les matériaux et les conditions de service. L'abrasivité des fluides chargés et les températures de fonctionnement dépassant les 130°C-140°C sont les principaux vecteurs de dégradation accélérée, provoquant soit une érosion mécanique, soit une dilatation différentielle préjudiciable.
Le respect des limites de pression et de vitesse de rotation est tout aussi fondamental. Une sollicitation excessive écrase les chambres d'étanchéité, tandis qu'un fonctionnement à sec, même bref, peut brûler l'élastomère du stator par absence de film lubrifiant entre les surfaces de contact.
Pourquoi est-il conseillé de remplacer simultanément le rotor et le stator ?
Bien que le rotor métallique soit plus résistant, il subit lui aussi une usure dimensionnelle et des micro-altérations de surface au fil du temps. Installer un stator neuf sur un rotor marqué ou aminci compromettrait le serrage initial indispensable à l'étanchéité des alvéoles progressives.
En procédant au remplacement du couple complet, vous garantissez une géométrie parfaite et une interférence mécanique optimale. Cette approche préventive assure un redémarrage fiable et prolonge significativement l'intervalle jusqu'à la prochaine maintenance curative.
