L'essentiel à retenir : la fiabilité du transfert chimique dépend de l'adéquation entre les matériaux, comme le PVDF ou le PTFE, et la Fiche de Données de Sécurité du fluide. Cette approche prévient la dégradation des joints en FKM ou EPDM et évite la cavitation. Maîtriser ces paramètres garantit une sécurité opérationnelle totale, supportant des températures extrêmes allant de -40°C à 260°C.
Le transfert de fluides agressifs en milieu industriel repose sur une analyse rigoureuse de la compatibilité chimique, car une simple erreur de matériau peut entraîner une défaillance structurelle immédiate. Vous êtes souvent confrontés à des problématiques de corrosion accélérée ou de vieillissement prématuré des joints face à des acides concentrés ou des solvants organiques.
Cet article détaille les critères techniques pour identifier quelle pompe choisir pour transférer un liquide corrosif en fonction de la température et de la nature des substances. Nous allons examiner les propriétés des polymères comme le PVDF et le PTFE afin de sécuriser vos installations de pompage.
- Critères d'analyse pour le choix d'une pompe pour liquide corrosif
- 3 technologies majeures pour le transfert chimique
- Sélection des matériaux et résistance des composants
- Comment garantir la sécurité et la conformité ATEX ?
- Rentabilité et calcul du coût total de possession (TCO)

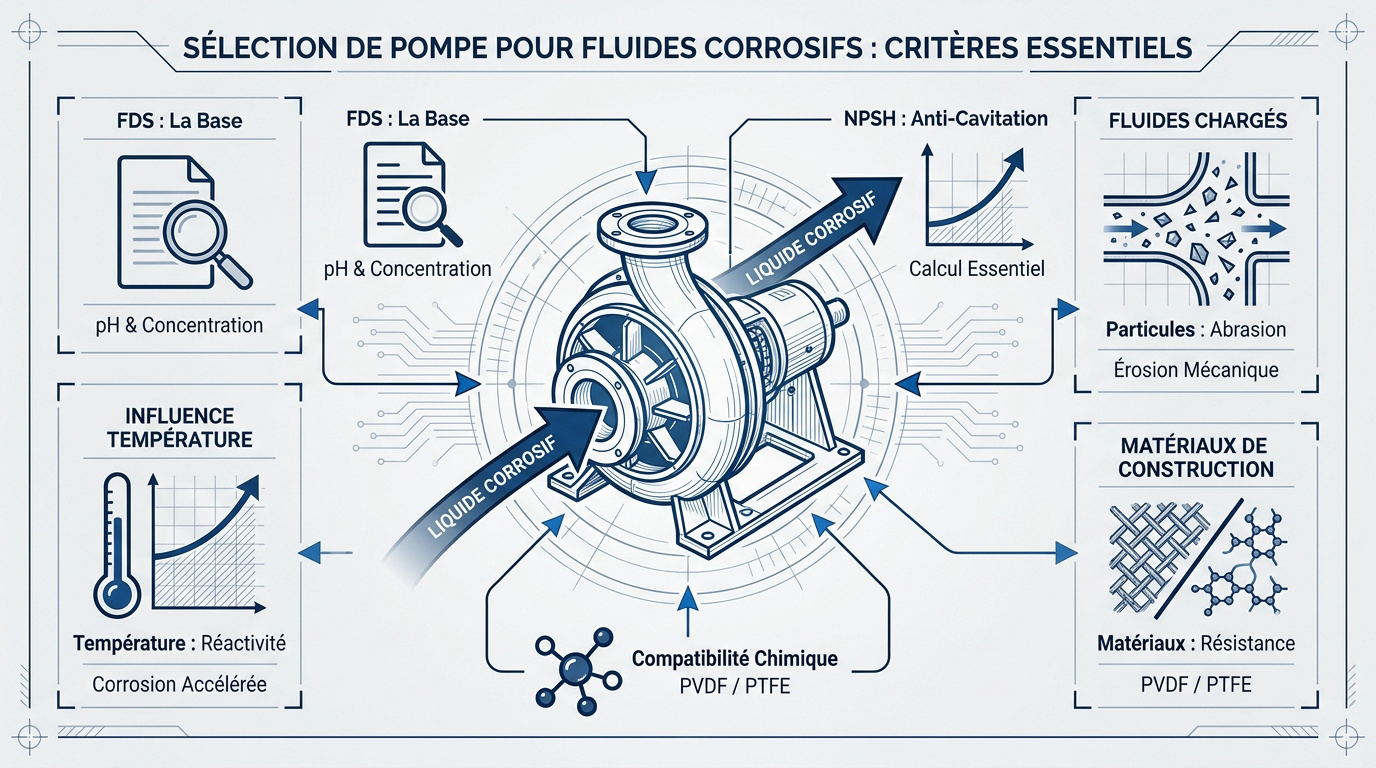

Critères d'analyse pour le choix d'une pompe pour liquide corrosif
La sélection repose sur la Fiche de Données de Sécurité (FDS), le calcul du NPSH pour éviter la cavitation et la compatibilité chimique des polymères comme le PVDF ou le PTFE. Ces paramètres techniques déterminent la résistance mécanique et la sécurité opérationnelle des installations.
La FDS constitue le document de référence pour identifier les propriétés physico-chimiques du fluide avant toute étude d'implantation.
Décryptage de la Fiche de Données de Sécurité (FDS)
Analysez la section 9 de la FDS pour extraire le pH et la concentration. Ces données orientent le choix entre alliages métalliques et plastiques techniques. Une mesure précise est indispensable.
Identifiez les additifs parfois omis dans les résumés techniques. Certains solvants attaquent les élastomères des joints. Une réaction exothermique peut survenir lors du transfert. Vérifiez toujours la stabilité thermique du mélange.
La FDS est le socle technique indispensable pour valider la compatibilité des polymères et prévenir toute dégradation prématurée des composants internes.
Influence de la température sur la réactivité chimique
La chaleur accélère les processus de corrosion moléculaire. Les polymères perdent leur rigidité structurelle au-delà de certains seuils. Une surveillance constante de la température du process est donc requise.
Ajustez les pressions de vapeur saturante. Cela évite le gazage du fluide dans le corps de la pompe. La performance globale en dépend.
Pour déterminer quelle pompe choisir pour transférer un liquide corrosif, vous devez réussir le choix d'une pompe industrielle selon le fluide en tenant compte des variations thermiques.
Les plastiques comme le PVDF offrent une excellente tenue thermique. Ils supportent des acides concentrés à haute température. C'est une solution robuste.
Problématique des fluides chargés et de l'abrasion
La présence de particules solides modifie la stratégie de sélection. L'érosion mécanique s'ajoute alors à la corrosion chimique. Il faut mesurer précisément la granulométrie des suspensions. Des revêtements en céramique ou en élastomères durs protègent les parois hydrauliques.
L'usure des composants internes réduit le rendement global. Choisissez des vitesses de rotation faibles pour limiter l'impact des solides. La maintenance préventive devient ici une priorité absolue. Anticipez les pannes.
Consultez les ressources sur les critères de sélection des matériaux anticorrosion pour affiner votre projet. La durabilité de vos équipements repose sur ces analyses rigoureuses.
3 technologies majeures pour le transfert chimique
Après avoir analysé les propriétés du fluide, il convient de sélectionner l'architecture de pompage la plus robuste parmi les solutions industrielles éprouvées.

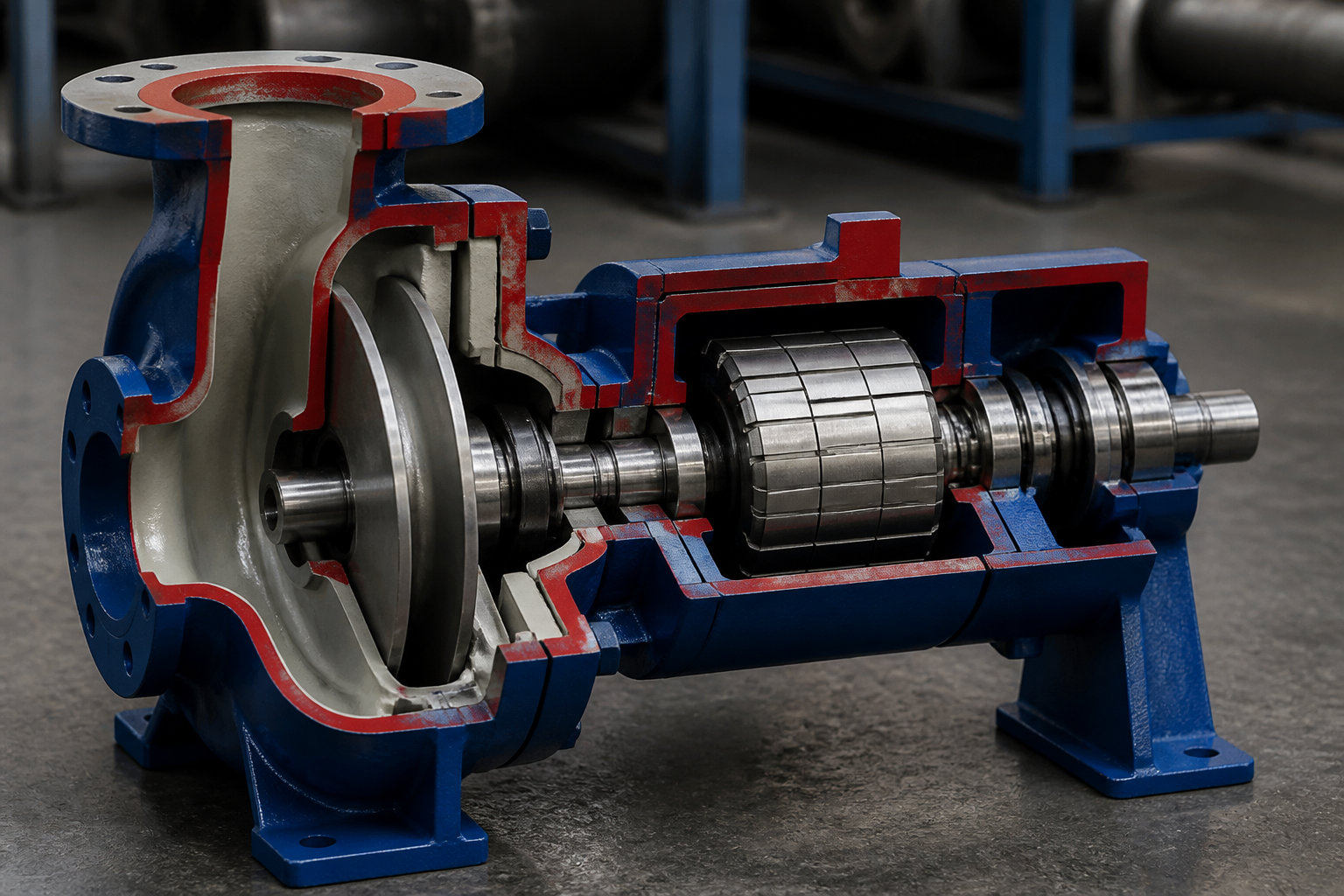

Performance des pompes centrifuges à entraînement magnétique
Cette technologie supprime les garnitures mécaniques traditionnelles. Le couplage magnétique assure une étanchéité totale. C'est la solution privilégiée pour les fluides toxiques ou hautement corrosifs.
L'absence de contact physique entre le moteur et la pompe élimine les fuites. La sécurité de l'environnement de travail est ainsi garantie. Vous pouvez approfondir le fonctionnement des pompes centrifuges industrielles pour vos installations critiques.
L'entraînement magnétique permet une élimination des risques de fuite majeure. Cette conception statique renforce la fiabilité à long terme. Elle protège efficacement vos opérateurs et l'environnement.
Polyvalence des pompes pneumatiques à double membrane
Ces pompes gèrent efficacement les fluides visqueux et chargés. Leur capacité d'auto-amorçage à sec facilite les opérations de dépotage. Elles fonctionnent sans électricité, via l'air comprimé.
L'utilisation de cette technologie offre des garanties opérationnelles spécifiques :
- Sécurité intrinsèque en zone ATEX.
- Réglage précis du débit par la pression d'air.
- Résistance exceptionnelle à la marche à sec accidentelle.
Il est toutefois nécessaire de bien évaluer la pompe à membrane et ses limites techniques. Une sélection rigoureuse des matériaux évite toute défaillance prématurée.
Intérêt des pompes péristaltiques pour le dosage précis
Le fluide reste confiné dans un tube flexible. Aucune pièce mécanique interne n'entre en contact avec le produit. C'est idéal pour les substances sensibles au cisaillement.
La maintenance se limite souvent au remplacement du tube. Cette opération est rapide et ne nécessite pas de décontamination lourde. Il est utile de savoir quelle pompe choisir pour transférer un liquide corrosif selon les contraintes de débit.
Le dosage volumétrique offre une précision constante. Les variations de pression en refoulement n'affectent pas le débit. C'est un choix fiable pour les additifs chimiques.

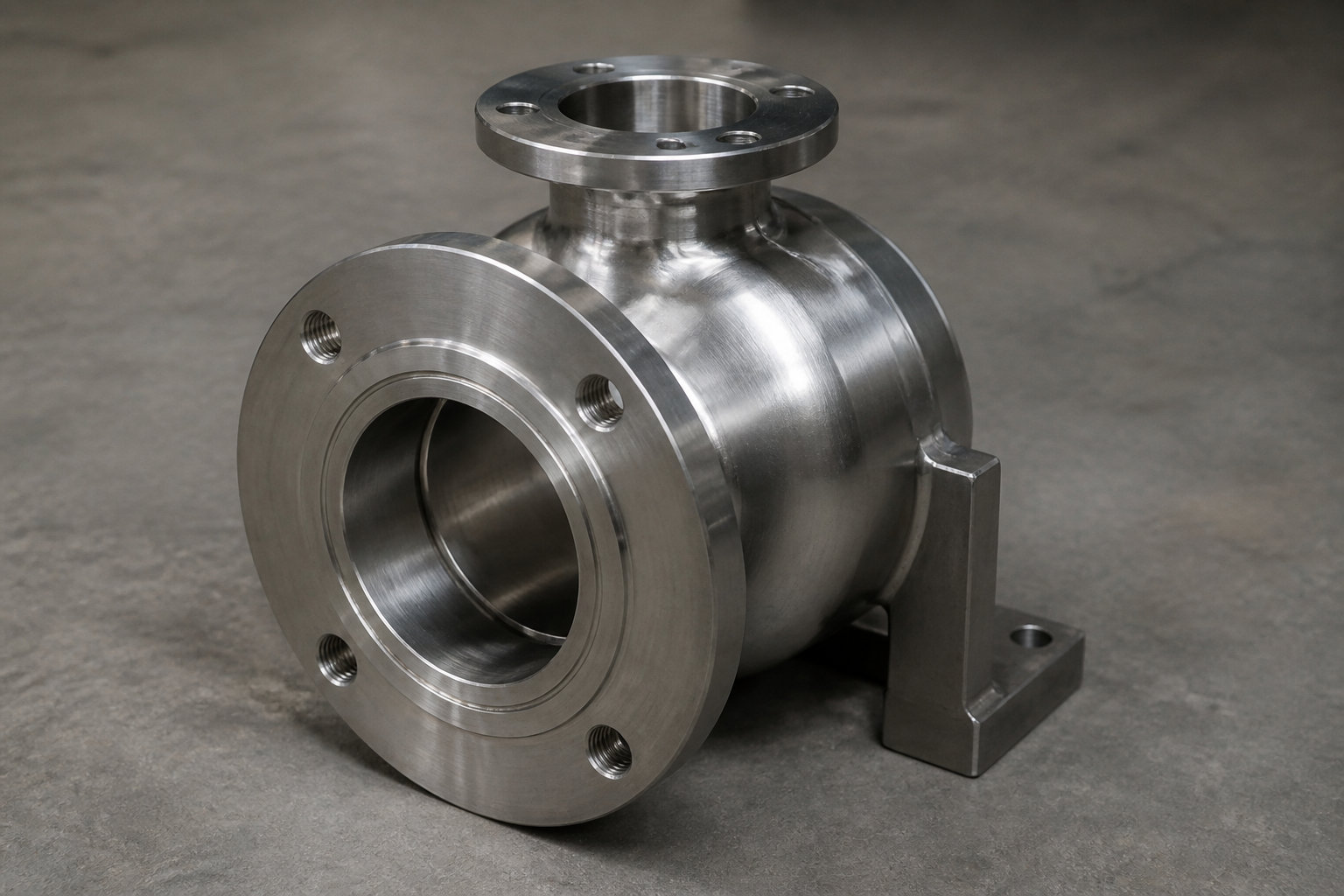

Sélection des matériaux et résistance des composants
Le choix technologique doit impérativement s'accompagner d'une sélection rigoureuse des matériaux en contact avec le fluide corrosif.
Arbitrage entre polymères techniques et alliages métalliques
| Matériau | Résistance Acides | Résistance Bases | Température Max | Application type |
|---|---|---|---|---|
| Polypropylène | B | A | 60°C | Acide chlorhydrique |
| PVDF | A | C | 90°C | Acide sulfurique |
| Inox 316L | C | B | 160°C | Alcools, huiles |
| Hastelloy | A | A | 200°C | Chimie sévère |
| PTFE | A | A | 260°C | Universel |
L'acier inoxydable AISI 316 convient aux acides faibles. Pour les concentrations élevées, privilégiez les alliages nobles comme l'Hastelloy. Les polymères restent souvent plus économiques et inertes.
La question de savoir quelle pompe choisir pour transférer un liquide corrosif dépend donc de cet équilibre physico-chimique.
Rôle des élastomères pour l'étanchéité des joints
Les joints constituent souvent le point faible d'une installation. L'EPDM résiste bien aux acides dilués. En revanche, les solvants organiques exigent l'usage du Viton.
Pour les conditions extrêmes, les perfluoroélastomères FFPM sont indispensables. Ils conservent leur élasticité face aux produits les plus agressifs. Un mauvais choix entraîne un gonflement du joint. La fuite devient alors inévitable.
La température influence aussi la compression des élastomères. Vérifiez les plages de fonctionnement certifiées par le fabricant. Une maintenance régulière prévient les défaillances critiques.
Spécificités du PTFE et limites du PVDF
Le PTFE offre une inertie chimique presque universelle. Il supporte des températures très élevées sans dégradation. Cependant, sa résistance mécanique est inférieure à celle du PVDF.
Le PVDF est excellent pour les acides forts, mais attention aux bases concentrées. Il peut devenir perméable face au brome ou à l'acide fluorhydrique. Nous préconisons des solutions durables pour sécuriser vos transferts.
Consultez ce guide sur les pompes revêtues en PFA et PVDF pour vos applications à haute température. La précision du moulage garantit ici la fiabilité.
Comment garantir la sécurité et la conformité ATEX ?
Au-delà de la compatibilité des matériaux, la maîtrise des risques environnementaux et réglementaires assure la pérennité du site industriel.
Maîtrise de l'étanchéité et réduction des risques de fuite
L'installation de garnitures mécaniques doubles est une norme de sécurité. Un fluide de barrage neutralise les éventuelles micro-fuites. Des capteurs de pression surveillent l'intégrité du système.
La détection précoce évite les pollutions accidentelles graves. Les produits chimiques dangereux nécessitent un confinement total. Vous pouvez compter sur l'expertise technique pour sécuriser vos transferts critiques.
L'instrumentation avancée permet un arrêt automatique en cas d'anomalie. La sécurité des opérateurs dépend de cette réactivité. Un protocole strict de surveillance doit être appliqué.
Intégration des contraintes ATEX en environnement solvanté
Le transfert de solvants inflammables exige une certification ATEX. Le classement des zones définit le niveau de protection requis. Chaque composant doit être conforme aux normes européennes.
Pour prévenir tout risque d'ignition, les mesures suivantes s'avèrent indispensables :
- Utilisation de matériaux conducteurs pour le corps de pompe.
- Mise à la terre systématique des équipements de pompage.
- Dissipation active de l'électricité statique pour prévenir toute étincelle.
Il est donc impératif de sélectionner des pompes ATEX adaptées à votre zone. Cette démarche conditionne la sécurité globale de votre installation.
Application des protocoles de nettoyage NEP/CIP
Le nettoyage en place automatise les cycles de rinçage. Cela élimine les résidus corrosifs sans démontage des tuyauteries. Les risques d'exposition pour les techniciens sont réduits.
La mise en œuvre rigoureuse des protocoles NEP garantit une hygiène irréprochable. Cette automatisation permet d'optimiser l'usage des agents chimiques de nettoyage.
La conception hygiénique évite les zones mortes où le fluide stagne. Un rinçage efficace prolonge la durée de vie des joints. C'est un gage de qualité pour la production.
Rentabilité et calcul du coût total de possession (TCO)
Enfin, la performance technique doit s'évaluer à l'aune de sa rentabilité économique sur le long terme.
Analyse du cycle de vie et frais de maintenance
Le prix d'achat ne représente qu'une fraction du coût total. Les arrêts de production imprévus coûtent bien plus cher. Investir dans du haut de gamme est souvent rentable.
L'efficacité opérationnelle dépend d'une vision globale des dépenses. Quelle pompe choisir pour transférer un liquide corrosif ? La réponse réside dans l'équilibre entre investissement initial et fiabilité.
L'analyse du TCO permet de valoriser la durabilité des équipements adaptés aux milieux corrosifs en intégrant les coûts de maintenance et les pertes d'exploitation.
La maintenance préventive réduit les interventions d'urgence. Un suivi rigoureux des pièces d'usure optimise le cycle de vie. La fiabilité devient un levier de profitabilité.
Maîtrise du NPSH pour prévenir la cavitation
Un mauvais calcul du NPSH provoque la cavitation. Des bulles de vapeur implosent et détruisent les turbines. Ce phénomène est irréversible et coûteux pour l'entreprise.
Dimensionnez correctement la tuyauterie d'aspiration pour limiter les pertes de charge. Vérifiez les hauteurs géométriques de l'installation. Consultez nos dernières expertises sur les actualités du pompage industriel pour affiner vos calculs hydrauliques.
Une marge de sécurité entre NPSH disponible et requis est indispensable. Cela garantit un fonctionnement stable même en cas de variation de température. La protection hydraulique est ainsi assurée.
Amélioration de l'efficacité énergétique des systèmes
L'utilisation de variateurs de fréquence ajuste la vitesse de rotation. Cela réduit la consommation électrique globale de l'installation. Les économies d'énergie sont significatives sur une année.
La gestion des ressources énergétiques s'inscrit dans une démarche globale de performance. Pour réduire vos charges, vous devez prioriser les points suivants :
- Optimisation du point de fonctionnement
- Réduction des pertes de charge hydrauliques
- Diminution de l'empreinte carbone industrielle
Un système bien dimensionné travaille avec un meilleur rendement. La performance énergétique renforce la compétitivité de votre site. C'est un enjeu majeur pour l'industrie moderne.
La réussite de votre installation repose sur la compatibilité chimique des polymères comme le PVDF et une analyse rigoureuse du NPSH. En sélectionnant une technologie adaptée à la réactivité de vos fluides, vous sécurisez vos process contre les défaillances critiques. Agissez dès maintenant pour garantir une productivité durable et sans risque.
FAQ
Quels critères privilégier pour choisir une pompe destinée aux liquides corrosifs ?
La sélection d'un équipement de transfert repose avant tout sur une analyse rigoureuse de la Fiche de Données de Sécurité (FDS) du fluide. Vous devez impérativement vérifier la compatibilité chimique des matériaux en contact, tels que le PVDF ou le PTFE, tout en tenant compte de la concentration de l'acide et de la température de service.
Il est également crucial de calculer le NPSH disponible pour prévenir tout risque de cavitation, un phénomène destructeur pour les turbines. Enfin, n'omettez pas d'évaluer la présence de particules solides qui pourrait exiger une technologie spécifique, comme la pompe pneumatique, pour résister à l'abrasion mécanique.
Quel matériau de pompe offre la meilleure résistance face aux acides concentrés ?
Pour la manipulation d'acides particulièrement agressifs comme l'acide sulfurique ou nitrique concentré, le PVDF (Polyfluorure de vinylidène) s'impose souvent comme la solution la plus fiable. Ce polymère de haute performance supporte des températures allant de -40°C à +150°C et présente une inertie chimique remarquable grâce à sa structure moléculaire peu réactive.
Le PTFE constitue une alternative quasi universelle pour les environnements corrosifs extrêmes, bien que ses propriétés mécaniques soient plus limitées que celles du PVDF. Pour les applications à haute température ou nécessitant une grande résistance mécanique, l'usage d'alliages nobles tels que l'Hastelloy ou l'acier inoxydable 316L peut être envisagé selon le pH du liquide.
Comment assurer l'étanchéité lors du transfert de produits chimiques dangereux ?
La sécurité de vos installations dépend majoritairement du choix des élastomères pour les joints. L'EPDM convient aux acides dilués, tandis que le Viton (FPM) est préférable pour les hydrocarbures. Pour une sécurité absolue, les perfluoroélastomères FFPM (ou FFKM) offrent une résilience thermique et chimique supérieure, garantissant l'absence de fuites même sous des conditions extrêmes.
Par ailleurs, l'adoption de technologies sans garniture mécanique, telles que les pompes à entraînement magnétique, permet de supprimer tout risque de fuite vers l'extérieur. Ce confinement total est essentiel pour protéger vos opérateurs et l'environnement, tout en répondant aux exigences de conformité des zones ATEX si vous manipulez des solvants inflammables.
Quelle technologie de pompe utiliser pour des fluides corrosifs chargés de particules ?
Si votre liquide corrosif contient des suspensions solides ou présente une forte abrasivité, la pompe pneumatique à double membrane (AODD) est particulièrement recommandée. Sa conception robuste lui permet de gérer des boues et des fluides chargés sans usure excessive, tout en offrant une capacité d'auto-amorçage à sec très précieuse pour les opérations de dépotage.
Pour des besoins de dosage précis ou le transfert de substances sensibles au cisaillement, la pompe péristaltique représente une alternative pertinente. Le fluide y reste confiné dans un tube flexible, évitant ainsi tout contact entre le produit chimique et les composants mécaniques mobiles de la pompe, ce qui simplifie considérablement la maintenance et la décontamination.
